N-UG 27 TA

N-Norm Winkel - Stecker / Buchse

*        N-UG 27 TA

*        N-Winkel-Stück Stecker - Buchse Typ N-Steckverbinder

*        lötfrei - solderless - sans souder - senza saldare

*        Bestellnummer N-UG 27 TA

*        TresAlloy-Gehäuse

*        PTFE-Dielektrium

*        Vergoldeter Mittelkontakt

*        Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

*        PTFE insulation, gold plated center pin

*        RoHS: konform

N-UG 29 U

N-Verbinder, gerade, Buchse / Buchse

*      N-Verbinder, gerade, Buchse/Buchse

*      Typ N-Steckverbinder

*      Bestellnummer UG 29 U

*      Ausführung Verbinder, 2x Buchse

RoHS: konform

N-UG 29 D

N-Norm Verbinder mit Chassismontage

*        N-UG 29 D  mit Chassis-Montage

*        Bestellnummer N-UG 29 D

*        PTFE-Dielektrium

PTFE insulation, gold plated center pin

*        RoHS: konform



N-UG 29 TA

N-Norm Verbinder

*        N-UG 29 TA

*        Bestellnummer N-UG 29 TA

*       T resAlloy-Oberfläche (CuZnZn3)

*        PTFE-Dielektrium

*        Vergoldete Mittelkontakte

*        PTFE insulation, gold plated center pin

*        RoHS: konform

N-UG-N 50

N-Abschlussstecker 50 Ω

*      N-Abschlussstecker 50 Ω

*      Typ N-Steckverbinder

*      Bestellnummer UG N50

*      Ausführung RG58U / Stecker

*      Wellenwiderstand 50 Ω

*      Maße

Ø 20 mm

Länge 32,5 mm

RoHS: konform

N-UG 57 U

N-Verbinder, gerade, Stecker/Stecker

*      N-Verbinder, gerade, Stecker/Stecker

*      Typ N-Steckverbinder

        Ausführung Verbinder, 2x Stecker



N-UG 57 TA

N-Norm Verbinder

*        N-UG 57 TA

*        N-Doppelstecker

*        Bestellnummer N-UG 57 TA

*        Wärmebeständiges PTFE-Dielektrium

*        Vergoldete Mittelkontakte

*        RoHS: konform

N-UG 58

N-Einbaubuchse, Flanschmontage

*      N-Einbaubuchse, Flanschmontage

*      Typ N-Steckverbinder

*      Bestellnummer N-UG 58

*      Ausführung Einbaubuchse

*      Anschluss Flanschmontage

*      Ø 25 mm

Länge 27 mm

*      RoHS: konform

N-UG 58 KF

N-Einbaubuchse, Flanschmontage

*

*        N-UG 58 KF

*        N-Flansch-Buchse mit kleinem Flansch und O-Ring

*        Bestellnummer N-UG 58 KF

*        PTFE-Dielektrium

*        Vergoldete Mittelkontakte

*        RoHS: konform

N-UG 58 TG

N-Norm Stecker und Verbinder für Koaxialkabel

*        N-UG 58 TG

*        N-Flansch-Buchse

*        Zollflansch

*        Bestellnummer N-UG 58 TG

*        PTFE-Dielektrium

*        Vergoldete Mittelkontakte

*        RoHS: konform





N-UG 59 S-TG

Nicht mehr lieferbar !

N-Norm Stecker und Verbinder für Koaxialkabel



*        N-UG 59 S-TG

*        N-Flansch-Stecker

*        Bestellnummer N-UG 59 S-TG

*        PTFE-Dielektrium

*        Vergoldete Mittelkontakte

         Versilbertes Gehäuse

*        RoHS: konform

N-UG 68 TG

N-Norm-Chassis-Buchse

*        N-UG 68 TG

*        N-Chasis Buchse

*        Bestellnummer N-UG 68 TG

*        PTFE-Dielektrium

*        Vergoldete Mittelkontakte

*        RoHS: konform





N-UG 107 U

N-T-Stück, 1xStecker 2xBuchse



      Ausführung N-T-Stück, 1xStecker 2xBuchse

      Typ N-Steckverbinder

      Bestellnummer UG 107 U

      RoHS: konform





N-UG 129 TA

N-Norm Verbinder mit Zollflansch

*        N-UG 129 TA

*        N-Verbinder mit Zollflansch

*        Bestellnummer N-UG 129 TA

        TresAlloy Gehäuse

*        PTFE-Dielektrium

*        Vergoldete Mittelkontakte

*        RoHS: konform







N-155 Crimp TA

N-Norm Stecker crimp

N-155 Cr TA

N-155 Crimp TA

50 Ohm N-crimp-Stecker mit Schrumpfschlauch



50 Ohm N-plug-crimp-connector with shrinking tube



PTFE-Dielektrikum, vergoldeter Mittelstift, diamagnetisch



PTFE insulation, gold plated center pin

verwendbar für

H 155, Hyperflex 5, u.ä.

To be used for

H 155, Hyperflex 5 and similar

Mechanische Eigenschaften

Mechanical Spezifications

Norm

IEC 169-16

Lebensdauer (Steckungen)
Life time (plug cycles

≥500

Material Pin

Diamagnetisch

Material pin

diamagnetic

CuSn6;QSn6.5-01

(51900) or CuZu39Pb3
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->

Material Isolierhülse
material insulator

PTFE

Material Anpressdichtung
material gasket

Silikon

Silicone

Standard: Oberfläche (Metallteile Pin):

Standard: Surface (metal parts excl. Pin):

Vernickelt



Nickel plated



Option : Oberfläche (Metallteile außer Pin)

Option: Surface (metal parts excl. Pin):

CuZn39PB3

Oberfläche Mittelstifte
surface pins

vergoldet
gold plated

Temperaturbereich
operating temperature

- 45°C / +155°C

RoHS konform
RoHs com pliant

ja / yes

Gewicht
weight

28 g

Pin can be optional soldered

Yes

Elektrische Eigenschaften

Eletrical Specifications

Betriebsspannung
working voltage

≥ 500 V RMS

VSWR

≤ 5 GΩ

Impedanz

Impedance

50 Ω

Frequenz bis zu

Frequency up to

4 GHz

Durchgangswiderstand innen
inner contact resistance

≤ 1,5 mΩ

Durchgangswiderstand außen
outer contact resistance

≤ 1,0 mΩ



N-155 TA

N-Norm Stecker





N – 155 TA

50 Ohm Löt-N-Stecker mit Dichtungs



50 Ohm N-plug-solder-connector



PTFE-Dielektrikum, vergoldeter Mittelstift, diamagnetisch



PTFE insulation, gold plated center pin

N-Crimp-Stecker für

H 155 PVC, H 155 PE, H 155 FRNC, Hyperflex 5, u.ä.

N-plug crimp for

H 155 PVC, H 155 PE, H 155 FRNC, Hyperflex 5, u.ä.



Zwei identische PTFE-Scheiben mit Aussparung tragen dafür Sorge,
dass der Mittelstift bei der Montage immer millimetergenau passt.
There are two identical PTFE-disks which take care that the
center pin is always in the right position.



Die PTFE-Scheiben sind vertauschbar.
PTFE disks can be exchanged.







Die PTFE-Scheiben umschließen den Mittelstift und
bilden einen passgenauen Zylinder.



Crimpeinsatz 3K3

Nr. 256

N594-155 Cr

N-Norm Winkel-Stecker für 5,4 mm Koaxialkabel





*       N-Winkel-Stecker für H 155 Hyperflex 5

*       our N plug right angle for H 155 and Hyperflex 5

*       Typ N-Steckverbinder

*       Bestellnummer N594-155 cr

*       RoHS: konform



N-UG 536 TA

N-Norm Stecker 5mm Koaxialkabel

N-UG 536 TA

N-Stecker für
RG 58, RG 58 CU, RG 223 U, AIRBORNE 5
Aircell 5, H 2005, RG 142 B/U u.ä.

                                        PTFE-dielektrikum, TresAlloy Gehäuse, vergoldeter Mittelkontakt

RoHS: konform

Ja/Yes

N-UG 594 TA

N-Norm Winkel-Stecker für  10 - 11 mm Koaxialkabel

UG 594 TA unser N-Winkel-Stecker mit TresAlloy Oberfläche

our N plug right angle with TresAlloy finish

RoHS: konform

Ja/Yes

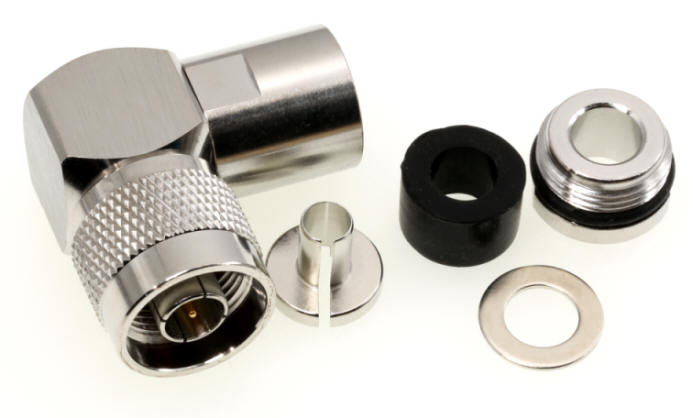

N-UG 594-7 TA

N-Norm Winkelstecker für 7 mm Koaxialkabel

N-UG 594-7TA

50 Ohm Löt-N-Winkel-Stecker



50 Ohm N-solder-plug-connector 90°



PTFE-Dielektrikum, vergoldeter Mittelstift, diamagnetisch



PTFE insulation, gold plated center pin

Verwendbar

Ecoflex 10, HyperFlex 10, H 2010, H 2010 FRNC = Calorix 10,  Ultraflex 10, Neoflex 10,    H 2007, HIGHFLEXX 7, Aircell 7, Ultraflex 7, LMR 300 u.ä.

tob e used for

H 2007, HIGHFLEXX 7, Aircell 7, Ultraflex 7, LMR 300 and similar

RoHS: konform

Ja/Yes

N-UG 680 U

N-Einbaubuchse, Zentralbefestigung

*      N-Einbaubuchse

*      Typ N-Steckverbinder

*      Bestellnummer UG 680 U

*      Ausführung Einbaubuchse

*      Einlochmontage

Anschluss Zentralbefestigung

*      RoHS: konform

N-UG 1095 TA

N-Norm Kabel-Flansch-Buchse für 5 mm Koaxialkabel

NUG 1095 TA

50 Ohm Löt-N-Buchse mit Zollflansch



50 Ohm N-jack-solder-connector with panel 1 inch



PTFE-Dielektrikum, vergoldeter Mittelstift



PTFE insulation, gold plated center pin



TresAlloy Gehäuse, PTFE-Dielektrikum, vergoldeter Mittelstift



TresAlloy body, PTFE-insulation, gold plated centercontacts

Verwendbar

RG 58 CU, H 155, Hyperflex 5, Aircell 5, Airborne 5, H 2005, RG 223 U, RG 400 U, RG 142 BU u.ä.

tob e used for

RG 58 CU, H 155, Hyperflex 5, Aircell 5, Airborne 5, H 2005, RG 223 U, RG 400 U, RG 142 BU and similar

RoHS: konform

Ja/Yes

N-UG 1187 TA

N-Kabel-Flansch-Buchse für Koaxialkabel

NUG 1187 TA

N-Kabel-Flansch Buchse



TresAlloy Gehäuse



PTFE-Dielektrikum, vergoldeter Mittelstift



N-jack with flange 1 inchTresAlloy body



PTFE insulation, gold plated center pin



TresAlloy Gehäuse, PTFE-Dielektrikum, vergoldeter Mittelstift

RoHS: konform

Ja/Yes

UG 1187 TA ist geeignet für:

UG 1187 TA can be used for:

Aircom P.

Calorix 10

Ecoflex 10

Ecoflex 10 Plus

H 1000

H 2000 Flex

H 2010

H 2010 FRNC

LMR 400

Neoflex 10

RG 213 U

RG 214 U

Ultraflex 10

und ähnlich

 and similar



N-UG 1681 U

N-Stecker für RG 58, Crimpversion

*      N-Stecker für RG 58, Crimpversion

*      Typ N-Steckverbinder

*      Bestellnummer UG 1681 U

*      Ausführung Stecker auf RG 58U Kabel

*      Anschluss Crimpversion

RoHS: konform
