BALUN-KIT Preise

In allen Bauteilesätze sind folgende Teile enthalten:

Passender Ringkern für die jeweilige Leisung-(Watt), je nach Typ T- Kern, (Sonderanfertigung von Amidon)

Anschluss-Norm PL-UHF, Stecker,- Buchse, Wickeldraht, - Wasserfestes Plastikgehäuse Diverse Kleinteile und ca. 400 Seitiges Handbuch-auf CD.

Auf der CD befindet sichTechnische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!! Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.



© 1996 - 2012 Amidon.de - All Rights Reserved.

!

AMIDON-ANTENNEN-FERRIT-BALUN-KIT - 400 WATT



AMIDON-ANTENNEN-BALUN-KIT-400 WATT

von 6m-160m



Antennen- Balun-Kit - 160m - 6m


Für 160 m bis 6m bestens geeignet,da sehr geringe Permeabilität und sehr Breitbandiges -Material!!

Ferrite mit einer Permeabilität von ca. 120 werden insbesondere für die niedrigen Bänder -160 - 80 - 40m- empfohlen.

Der Kern ist für größere KW-Balune. Bei diesem Ringkern handelt es sich um einen Nickel-Zink Ferrit für Leistungsbalune bis ca. 400 W .

Wir empfehlen etwa 10 Windungen im KW-Bereich. Im Bereich von 14-28 MHz genügen auch 5-8 Windungen, während auf 160m ein paar Windungen mehr nötig sind ca.13-16 . Bei höheren Sendeleistungen können zwei oder drei Kerne "gestapelt" werden.


Der Ferritkern  wurde speziell als Breitbandkern von der Firma AMIDON entwickelt und wird insbesondere für die niedrigen Bänder 160 - 80 - 40m empfohlen, da mit Eisenpulverkernen - rot, -2 Mischung, Permeabilität 10 - dort keine ausreichend hohen Induktivitäten aufgebaut werden können.

 Ein Nickel-Zink-Material, das mittlere Temperaturstabilität, aber eine hohe Güte bietet (0,2 bis 15 MHz). In erster Linie Ersatz als Ringkern in Spulen hoher Güte.

Auch lieferbar in Stabform oder als Breitband-Balunkern.

AMIDON-ANTENNEN-FERRIT-BALUN-KIT 400 WATT

Material-Nr.

Belastbarkeit

Permeabilität µ

AL-Wert

(±10%)nH

Frequenzbereich

Kern

Ø

Außen

Kern Ø Innen

Kern



Höhe

Balun

400W

120

140

10 -200 MHz

35,6 mm

22,70 mm

12,70 mm

Der Bausatz enthält

Passender Ringkern bis 400 W, (Sonderanfertigung von Amidon)

Anschluss-Norm PL-UHF, Stecker,- Buchse, Wickeldraht, - Wasserfestes Gehäuse, Diverse Kleinteile und das berühmte ca. 400-seitige Handbuch auf CD.

Auf der CD befindet sich Technische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!! Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

 Auch dieser Ringkern ist RoHS:konform

© 1996 - 2017 Amidon.de ./.Es handelt sich hier bei um ein Qualitätsprodukt der Firma Amidon.de

Balun 1: 1 Wickelschema



AMIDON-ANTENNEN-BALUN-KIT 100 WATT

Mit dem hier angebotenen Balun-Kit ist es möglich jedes Übertragungsverhältnisses zu bauen, dass ist nur abhängig vom gewünschten Übertragungsverhältnis.



Möglich sind hier bei

1:1; 1,5:1; 2:1; 4:1; 6:1; 9:1; 10:1; 12:1; 16:1oder jegliche denkbare Form.



Der Bausatz enthält

Auf der CD befindet sich Technische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme, Tabellen und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere. praktische Beispiele von wickeln der Balune, Übertrager und Drosseln, Umrechnungstabellen der Drahtstärken, Messmethoden der Ringkerne und Balune.

Diese Sammlung der Unterlagen ist einzigartig und nirgendswo erhältlich, darauf kann kein Amateur und Profi verzichten.

Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

AMIDON-ANTENNEN-BALUN-KIT 100 WATT

Material-Nr.

Belastbarkeit

Permeabilität µ

AL-Wert

Frequenzbereich

Kern

Ø

Außen

Kern Ø Innen

Kern



Höhe

Balun

100 Watt

1:1

10

135

0,1-50 MHz

27mm

14mm

11,1mm

Es handelt sich hier bei um einen Antennen-Balun-Kit von Amidon.

Die Belastbarkeit ist 100 Watt. Der Frequenzbereich ist bis 30 MHz bei guten SWR, die Durchlassverluste sind vernachläßigbar klein.

Als Beispiel für die Vielseitigkeit von Amidon-Ringkerne werden für Leistungs- Breitbandübertrager beschrieben. 1:1 Balun und 4:1 Balune.

Selbstverständlich kann jede andere Übersetzungsverhältnis gewählt werden, siehe Bauanleitung.



Der Bausatz besteht aus

Passender Ringkern für 100 Watt, (Sonderanfertigung von Amidon)

Anschluss-Norm PL-UHF, Stecker,- Buchse, Wickeldraht, - Wasserfestes Plastikgehäuse Diverse Kleinteile und das berühmte ca. 400-seitige Handbuch auf CD.

Auf der CD befindet sichTechnische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!! Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

 Auch dieser Ringkern ist - RoHS:konform

© 1996 - 2012 Amidon.de ./.Es handelt sich hier bei um ein Qualitätsprodukt der Firma Amidon.de

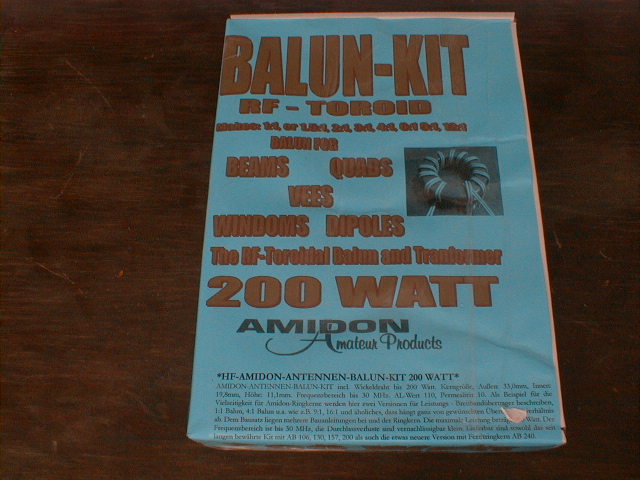

AMIDON-ANTENNEN-BALUN-KIT 200 WATT

Mit dem hier angebotenen Balun-Kit ist es möglich jedes Übertragungsverhältnisses zu bauen, dass ist nur abhängig vom gewünschten Übertragungsverhältnis.



Möglich sind hier bei:

1:1; 1,5:1; 2:1; 4:1; 6:1; 9:1; 10:1; 12:1; 16:1 oder jegliche denkbare Form.



Jeder Bausatz enthält

Auf der CD befindet sich Technische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme, Tabellen und viele andere tausend

Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere. praktische Beispiele von wickeln der Balune, Übertrager und Drosseln, Umrechnungstabellen der Drahtstärken, Messmethoden der Ringkerne und Balune.

Diese Sammlung der Unterlagen ist einzigartig und nirgendswo erhältlich, darauf kann kein Amateur und Profi verzichten.

Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

AMIDON-ANTENNEN-BALUN-KIT AB 200 WATT

Material-Nr.

Belastbarkeit

Permeabilität µ

AL-Wert

Frequenzbereich

Kern

Ø

Außen

Kern Ø Innen

Kern



Höhe

Balun

200 Watt

 1:1

10

135

0,1-50 MHz

27mm

14mm

11,1mm

Es handelt sich hier bei um einen Antennen-Balun-Kit von Amidon.

Die Belastbarkeit ist 200 Watt. Der Frequenzbereich ist bis 50 MHz bei guten SWR, die Durchlassverluste sind vernachläßigbar klein.

Als Beispiel für die Vielseitigkeit von Amidon-Ringkerne werden für Leistungs- Breitbandübertrager beschrieben. 1:1 Balun und 4:1 Balune.

Selbstverständlich kann jede andere Übersetzungsverhältnis gewählt werden, siehe Bauanleitung.

Der Bausatz besteht aus

Passender Ringkern für 200 Watt, (Sonderanfertigung von Amidon)

Anschluss-Norm PL-UHF, Stecker,- Buchse, Wickeldraht, -Wasserfestes Plastikgehäuse Diverse Kleinteile und das berühmte ca. 400-seitige Handbuch auf CD.

Auf der CD befindet sichTechnische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!! Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

Auch dieser Ringkern ist - RoHS:konform

© 1996 - 2012 Amidon.de ./.Es handelt sich hier bei um ein Qualitätsprodukt der Firma Amidon.de

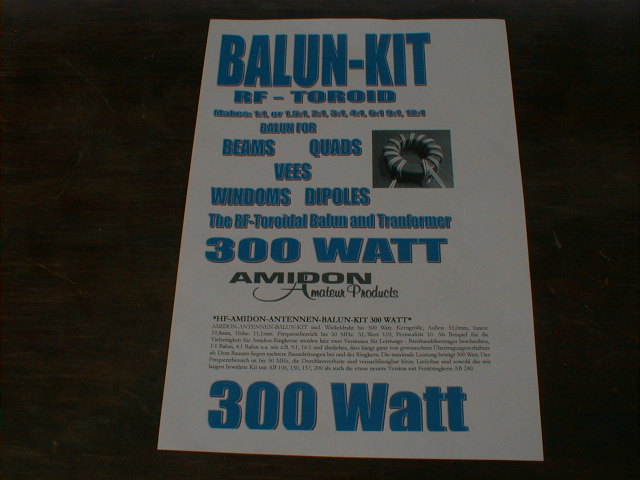

AMIDON-ANTENNEN-BALUN-KIT 300 WATT



Mit dem hier angebotenen Balun-Kit ist es möglich jedes Übertragungsverhältnisses zu bauen, dass ist nur abhängig vom gewünschten Übertragungsverhältnis.



Möglich sind hier bei:

1:1; 1,5:1; 2:1; 4:1; 6:1; 9:1; 10:1; 12:1; 16:1 oder jegliche denkbare Form.



Jeder Bausatz enthält

Auf der CD befindet sich Technische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme, Tabellen und viele andere tausend

Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere. praktische Beispiele von wickeln der Balune, Übertrager und Drosseln, Umrechnungstabellen der Drahtstärken, Messmethoden der Ringkerne und Balune.

Diese Sammlung der Unterlagen ist einzigartig und nirgendswo erhältlich, darauf kann kein Amateur und Profi verzichten.

Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

AMIDON-ANTENNEN-BALUN-KIT AB 300 WATT

Material-Nr.

Belastbarkeit

Permeabilität µ

AL-Wert

Frequenzbereich

Kern

Ø

Außen

Kern Ø Innen

Kern



Höhe

Balun

300 Watt

1:1

10

135

0,1-50 MHz

33 mm

20 mm

11,1mm

Es handelt sich hier bei um einen Antennen-Balun-Kit von Amidon.

Die Belastbarkeit ist 300 Watt. Der Frequenzbereich ist bis 50 MHz bei guten SWR, die Durchlassverluste sind vernachläßigbar klein.

Als Beispiel für die Vielseitigkeit von Amidon-Ringkerne werden für Leistungs- Breitbandübertrager beschrieben. 1:1 Balun und 4:1 Balune.

Selbstverständlich kann jede andere Übersetzungsverhältnis gewählt werden, siehe Bauanleitung.

Der Bausatz besteht aus

Passender Ringkern für 300 Watt, (Sonderanfertigung von Amidon)

Anschluss-Norm PL-UHF, Stecker,- Buchse, Wickeldraht, -Wasserfestes Plastikgehäuse Diverse Kleinteile und das berühmte ca. 400-seitige Handbuch auf CD.

Auf der CD befindet sichTechnische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!! Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

Auch dieser Ringkern ist - RoHS:konform

© 1996 - 2012 Amidon.de ./.Es handelt sich hier bei um ein Qualitätsprodukt der Firma Amidon.de

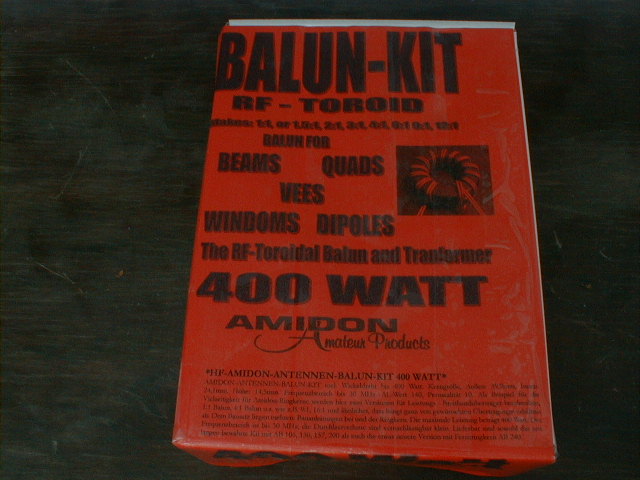

AMIDON-ANTENNEN-BALUN-KIT 400 WATT

Mit dem hier angebotenen Balun-Kit ist es möglich jedes Übertragungsverhältnisses zu bauen, dass ist nur abhängig vom gewünschten Übertragungsverhältnis.



Möglich sind hier bei:

1:1; 1,5:1; 2:1; 4:1; 6:1; 9:1; 10:1; 12:1; 16:1 oder jegliche denkbare Form.

Jeder Bausatz enthält

Auf der CD befindet sich Technische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme, Tabellen und viele andere tausend

Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere. praktische Beispiele von wickeln der Balune, Übertrager und Drosseln, Umrechnungstabellen der Drahtstärken, Messmethoden der Ringkerne und Balune.

Diese Sammlung der Unterlagen ist einzigartig und nirgendswo erhältlich, darauf kann kein Amateur und Profi verzichten.

Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

AMIDON-ANTENNEN-BALUN-KIT AB 400 WATT

Material-Nr.

Belastbarkeit

Permeabilität µ

AL-Wert

Frequenzbereich

Kern

Ø

Außen

Kern Ø Innen

Kern



Höhe

Balun

400 Watt

1:1

10

135

0,1-50 MHz

33 mm

20 mm

11,1mm

Es handelt sich hier bei um einen Antennen-Balun-Kit von Amidon.

Die Belastbarkeit ist 400 Watt. Der Frequenzbereich ist bis 30 MHz bei guten SWR, die Durchlassverluste sind vernachläßigbar klein.

Als Beispiel für die Vielseitigkeit von Amidon-Ringkerne werden für Leistungs- Breitbandübertrager beschrieben. 1:1 Balun und 4:1 Balune.

Selbstverständlich kann jede andere Übersetzungsverhältnis gewählt werden, siehe Bauanleitung.

Der Bausatz besteht aus

Passender Ringkern für 400 Watt, (Sonderanfertigung von Amidon)

Anschluss-Norm PL-UHF, Stecker,- Buchse, Wickeldraht, -Wasserfestes Plastikgehäuse Diverse Kleinteile und das berühmte ca. 400-seitige Handbuch auf CD.

Auf der CD befindet sichTechnische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!! Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

Auch dieser Ringkern ist - RoHS:konform

© 1996 - 2012 Amidon.de ./.Es handelt sich hier bei um ein Qualitätsprodukt der Firma Amidon.de

Bitte Lupe klicken



Zurück zu Balun-Kit-Übersicht

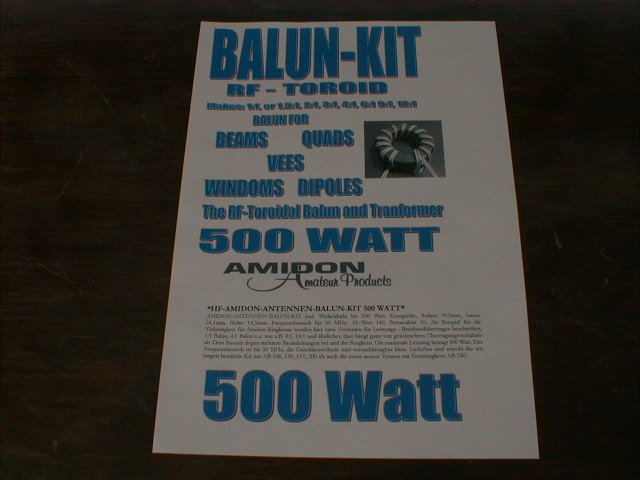

AMIDON-ANTENNEN-BALUN-KIT 500 WATT

Mit dem hier angebotenen Balun-Kit ist es möglich jedes Übertragungsverhältnisses zu bauen, dass ist nur abhängig vom gewünschten Übertragungsverhältnis.



Möglich sind hier bei:

1:1; 1,5:1; 2:1; 4:1; 6:1; 9:1; 10:1; 12:1; 16:1 oder jegliche denkbare Form.



Jeder Bausatz enthält

Auf der CD befindet sich Technische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme, Tabellen und viele andere tausend

Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere. praktische Beispiele von wickeln der Balune, Übertrager und Drosseln, Umrechnungstabellen der Drahtstärken, Messmethoden der Ringkerne und Balune.

Diese Sammlung der Unterlagen ist einzigartig und nirgendswo erhältlich, darauf kann kein Amateur und Profi verzichten.

Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

AMIDON-ANTENNEN-BALUN-KIT AB 500 WATT

Material-Nr.

Belastbarkeit

Permeabilität µ

AL-Wert

Frequenzbereich

Kern

Ø

Außen

Kern Ø Innen

Kern



Höhe

Balun

500 Watt

1:1

10

140

0,1-50 MHz

40 mm

24 mm

14,5 mm

Es handelt sich hier bei um einen Antennen-Balun-Kit von Amidon.

Die Belastbarkeit ist 500 Watt. Der Frequenzbereich ist bis 50 MHz bei guten SWR, die Durchlassverluste sind vernachläßigbar klein.

Als Beispiel für die Vielseitigkeit von Amidon-Ringkerne werden für Leistungs- Breitbandübertrager beschrieben. 1:1 Balun und 4:1 Balune.

Selbstverständlich kann jede andere Übersetzungsverhältnis gewählt werden, siehe Bauanleitung.

Der Bausatz besteht aus

Passender Ringkern für 500 Watt, (Sonderanfertigung von Amidon)

Anschluss-Norm PL-UHF, Stecker,- Buchse, Wickeldraht, -Wasserfestes Plastikgehäuse Diverse Kleinteile und das berühmte ca. 400-seitige Handbuch auf CD.

Auf der CD befindet sichTechnische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!! Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

Auch dieser Ringkern ist - RoHS:konform

© 1996 - 2012 Amidon.de ./.Es handelt sich hier bei um ein Qualitätsprodukt der Firma Amidon.de

AMIDON-ANTENNEN-BALUN-KIT 600 WATT

Mit dem hier angebotenen Balun-Kit ist es möglich jedes Übertragungsverhältnisses zu bauen, dass ist nur abhängig vom gewünschten Übertragungsverhältnis.



Möglich sind hier bei:

1:1; 1,5:1; 2:1; 4:1; 6:1; 9:1; 10:1; 12:1; 16:1 oder jegliche denkbare Form.



Jeder Bausatz enthält

Auf der CD befindet sich Technische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme, Tabellen und viele andere tausend

Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere. praktische Beispiele von wickeln der Balune, Übertrager und Drosseln, Umrechnungstabellen der Drahtstärken, Messmethoden der Ringkerne und Balune.

Diese Sammlung der Unterlagen ist einzigartig und nirgendswo erhältlich, darauf kann kein Amateur und Profi verzichten.

Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

AMIDON-ANTENNEN-BALUN-KIT AB 600 WATT

Material-Nr.

Belastbarkeit

Permeabilität µ

AL-Wert

Frequenzbereich

Kern

Ø

Außen

Kern Ø Innen

Kern



Höhe

Balun

600 Watt

1:1

10

140

0,1-50 MHz

40 mm

24 mm

14,5mm

Es handelt sich hier bei um einen Antennen-Balun-Kit von Amidon.

Die Belastbarkeit ist 600 Watt. Der Frequenzbereich ist bis 30 MHz bei guten SWR, die Durchlassverluste sind vernachläßigbar klein.

Als Beispiel für die Vielseitigkeit von Amidon-Ringkerne werden für Leistungs- Breitbandübertrager beschrieben. 1:1 Balun und 4:1 Balune. Selbstverständlich kann jede andere Übersetzungsverhältnis gewählt werden, siehe Bauanleitung.

Der Bausatz besteht aus

Passender Ringkern für 600 Watt, (Sonderanfertigung von Amidon)

Anschluss-Norm PL-UHF, Stecker,- Buchse, Wickeldraht, - Wasserfestes Plastikgehäuse Diverse Kleinteile und das berühmte ca. 400-seitige Handbuch auf CD.

Auf der CD befindet sichTechnische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!! Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

Auch dieser Ringkern ist - RoHS:konform

© 1996 - 2012 Amidon.de ./.Es handelt sich hier bei um ein Qualitätsprodukt der Firma Amidon.de

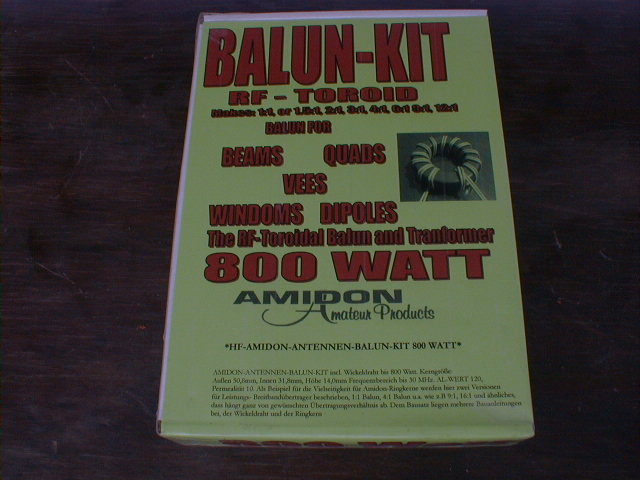

AMIDON-ANTENNEN-BALUN-KIT 800 WATT

Mit dem hier angebotenen Balun-Kit ist es möglich jedes Übertragungsverhältnisses zu bauen, dass ist nur abhängig vom gewünschten Übertragungsverhältnis.



Möglich sind hier bei:

1:1; 1,5:1; 2:1; 4:1; 6:1; 9:1; 10:1; 12:1; 16:1 oder jegliche denkbare Form.



Jeder Bausatz enthält

Auf der CD befindet sich Technische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme, Tabellen und viele andere tausend

Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere. praktische Beispiele von wickeln der Balune, Übertrager und Drosseln, Umrechnungstabellen der Drahtstärken, Messmethoden der Ringkerne und Balune.

Diese Sammlung der Unterlagen ist einzigartig und nirgendswo erhältlich, darauf kann kein Amateur und Profi verzichten.

Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

AMIDON-ANTENNEN-BALUN-KIT AB 800 WATT

Material-Nr.

Belastbarkeit

Permeabilität µ

AL-Wert

Frequenzbereich

Kern

Ø

Außen

Kern Ø Innen

Kern



Höhe

Balun

800 Watt

1:1

10

140

0,1-50 MHz

40 mm

24 mm

14,5mm

Es handelt sich hier bei um einen Antennen-Balun-Kit von Amidon.

Die Belastbarkeit ist 800 Watt. Der Frequenzbereich ist bis 50 MHz bei guten SWR, die Durchlassverluste sind vernachläßigbar klein.

Als Beispiel für die Vielseitigkeit von Amidon-Ringkerne werden für Leistungs- Breitbandübertrager beschrieben. 1:1 Balun und 4:1 Balune. Selbstverständlich kann jede andere Übersetzungsverhältnis gewählt werden, siehe Bauanleitung.

Der Bausatz besteht aus

Passender Ringkern für 800 Watt, (Sonderanfertigung von Amidon)

Anschluss-Norm PL-UHF, Stecker,- Buchse, Wickeldraht, - Wasserfestes Plastikgehäuse Diverse Kleinteile und das berühmte ca. 400-seitige Handbuch auf CD.

Auf der CD befindet sichTechnische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!! Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

Auch dieser Ringkern ist - RoHS:konform

© 1996 - 2012 Amidon.de ./.Es handelt sich hier bei um ein Qualitätsprodukt der Firma Amidon.de

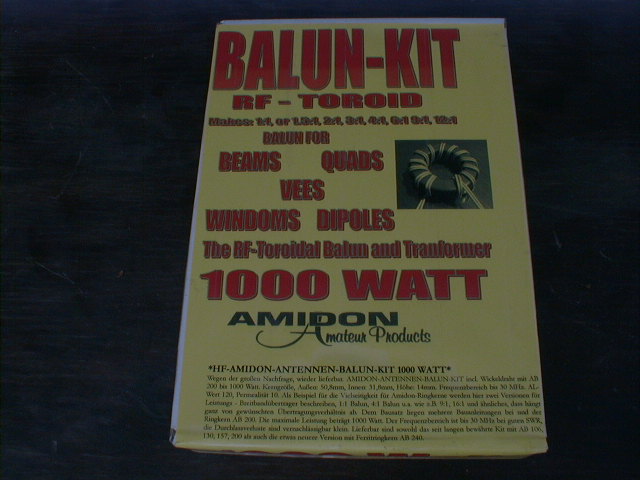

AMIDON-ANTENNEN-BALUN-KIT 1000 WATT



Mit dem hier angebotenen Balun-Kit ist es möglich jedes Übertragungsverhältnisses zu bauen, dass ist nur abhängig vom gewünschten Übertragungsverhältnis.



Möglich sind hier bei:

1:1; 1,5:1; 2:1; 4:1; 6:1; 9:1; 10:1; 12:1; 16:1 oder jegliche denkbare Form.



Jeder Bausatz enthält

Auf der CD befindet sich Technische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme, Tabellen und viele andere tausend

Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere. praktische Beispiele von wickeln der Balune, Übertrager und Drosseln, Umrechnungstabellen der Drahtstärken, Messmethoden der Ringkerne und Balune.

Diese Sammlung der Unterlagen ist einzigartig und nirgendswo erhältlich, darauf kann kein Amateur und Profi verzichten.

Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

AMIDON-ANTENNEN-BALUN-KIT AB 1000 WATT

Material-Nr.

Belastbarkeit

Permeabilität µ

AL-Wert

Frequenzbereich

Kern

Ø

Außen

Kern Ø Innen

Kern



Höhe

Balun

1000 Watt

1:1

10

120

0,1-50 MHz

50.8 mm

31.8mm

14mm

Es handelt sich hier bei um einen Antennen-Balun-Kit von Amidon.

Die Belastbarkeit ist 1000 Watt. Der Frequenzbereich ist bis 50 MHz bei guten SWR, die Durchlassverluste sind vernachläßigbar klein.

Als Beispiel für die Vielseitigkeit von Amidon-Ringkerne werden für Leistungs- Breitbandübertrager beschrieben. 1:1 Balun und 4:1 Balune. Selbstverständlich kann jede andere Übersetzungsverhältnis gewählt werden, siehe Bauanleitung.

Ab 1000 Watt benötigen Sie Teflon-Isolierter Draht, wenn Sie einen Leistungsbalun bauen wollen der einen größeren Impedanz Verhältnis als 4:1 hat. Sie können den Draht gegen Aufpreis aber mitbestellen.

Dieses ist aber bei einer Leistung unter 1000 Watt nicht nötig. . Wenn man bei Kilowatt – Leistungsbalune mit einen größeren Impedanz-Verhältnis als 4:1 bauen möchte, werden die Spannungen für Kupferlack- Lackierten isolierten Draht zu hoch. In diesem Fall sollten Sie spezielle Teflon-Isolierten Draht verwenden. Hierbei jedoch unbedingt auf genügend großen Drahtquerschnitt achten! Schneiden Sie die zu wickelnden 2,3 oder 4 Drähte auf jedenfalls auf gleicher Länge ab, bevor Sie mit dem bewickeln des Ringkernes beginnen! Um sicher zu stellen, dass der Abstand der bifilar (trifilar) gewickelte Drähte, voneinander möglichst gleich ist, können Sie die Drähte auf Klebeband, wie z.B. Tesa oder ähnlich, genau nebeneinander festlegen. Für Empfänger – Balune und kleine HF-Trafos wird in der Fachliteratur auch oft empfohlen, die 3 parallelen Drähte vor den Wickeln miteinander zu verdrillen.

Der Bausatz besteht aus

Passender Ringkern für 1000 Watt, (Sonderanfertigung von Amidon)

Anschluss-Norm PL-UHF, Stecker,- Buchse, Wickeldraht, - Wasserfestes Plastikgehäuse Diverse Kleinteile und das berühmte ca. 400-seitige Handbuch auf CD.

Auf der CD befindet sichTechnische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!! Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

Auch dieser Ringkern ist - RoHS:konform

© 1996 - 2012 Amidon.de ./.Es handelt sich hier bei um ein Qualitätsprodukt der Firma Amidon.de

AMIDON-ANTENNEN-BALUN-KIT 2000 WATT

Mit dem hier angebotenen Balun-Kit ist es möglich jedes Übertragungsverhältnisses zu bauen, dass ist nur abhängig vom gewünschten Übertragungsverhältnis.

Möglich sind hier bei:

1:1; 1,5:1; 2:1; 4:1; 6:1; 9:1; 10:1; 12:1; 16:1 oder jegliche denkbare Form.



Jeder Bausatz enthält

Auf der CD befindet sich Technische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme, Tabellen und viele andere tausend

Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere. praktische Beispiele von wickeln der Balune, Übertrager und Drosseln, Umrechnungstabellen der Drahtstärken, Messmethoden der Ringkerne und Balune.

Diese Sammlung der Unterlagen ist einzigartig und nirgendswo erhältlich, darauf kann kein Amateur und Profi verzichten.

Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

AMIDON-ANTENNEN-BALUN-KIT AB 2000 WATT

Material-Nr.

Belastbarkeit

Permeabilität µ

AL-Wert

Frequenzbereich

Kern

Ø

Außen

Kern Ø Innen

Kern



Höhe

Balun

2000 Watt

1:1

10

218

0,1-50 MHz

50.8 mm

31.8 mm

25.4mm

Es handelt sich hier bei um einen Antennen-Balun-Kit von Amidon.

Die Belastbarkeit ist 2000 Watt. Der Frequenzbereich ist bis 50 MHz bei guten SWR, die Durchlassverluste sind vernachläßigbar klein.

Als Beispiel für die Vielseitigkeit von Amidon-Ringkerne werden für Leistungs- Breitbandübertrager beschrieben. 1:1 Balun und 4:1 Balune. Selbstverständlich kann jede andere Übersetzungsverhältnis gewählt werden, siehe Bauanleitung.

Ab 1000 Watt benötigen Sie Teflon-Isolierter Draht, wenn Sie einen Leistungsbalun bauen wollen der einen größeren Impedanz Verhältnis als 4:1 hat. Sie können den Draht gegen Aufpreis aber mitbestellen.

Dieses ist aber bei einer Leistung unter 1000 Watt nicht nötig. . Wenn man bei Kilowatt – Leistungsbalune mit einen größeren Impedanz-Verhältnis als 4:1 bauen möchte, werden die Spannungen für Kupferlack- Lackierten isolierten Draht zu hoch. In diesem Fall sollten Sie spezielle Teflon-Isolierten Draht verwenden. Hierbei jedoch unbedingt auf genügend großen Drahtquerschnitt achten! Schneiden Sie die zu wickelnden 2,3 oder 4 Drähte auf jedenfalls auf gleicher Länge ab, bevor Sie mit dem bewickeln des Ringkernes beginnen! Um sicher zu stellen, dass der Abstand der bifilar (trifilar) gewickelte Drähte, voneinander möglichst gleich ist, können Sie die Drähte auf Klebeband, wie z.B. Tesa oder ähnlich, genau nebeneinander festlegen. Für Empfänger – Balune und kleine HF-Trafos wird in der Fachliteratur auch oft empfohlen, die 3 parallelen Drähte vor den Wickeln miteinander zu verdrillen.

Der Bausatz besteht aus

Passender Ringkern für 2000 Watt, (Sonderanfertigung von Amidon)

Anschluss-Norm PL-UHF, Stecker,- Buchse,  Wasserfestes Plastikgehäuse Diverse Kleinteile und das berühmte ca. 400-seitige Handbuch auf CD.

Auf der CD befindet sichTechnische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!! Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

Auch dieser Ringkern ist - RoHS:konform

© 1996 - 2012 Amidon.de ./.Es handelt sich hier bei um ein Qualitätsprodukt der Firma Amidon.de

AMIDON-ANTENNEN-BALUN-KIT 2000 A WATT

Mit dem hier angebotenen Balun-Kit ist es möglich jedes Übertragungsverhältnisses zu bauen, dass ist nur abhängig vom gewünschten Übertragungsverhältnis.

Möglich sind hier bei:

1:1; 1,5:1; 2:1; 4:1; 6:1; 9:1; 10:1; 12:1 oder jegliche denkbare Form.



Jeder Bausatz enthält

Auf der CD befindet sich Technische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme, Tabellen und viele andere tausend

Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere. praktische Beispiele von wickeln der Balune, Übertrager und Drosseln, Umrechnungstabellen der Drahtstärken, Messmethoden der Ringkerne und Balune.

Diese Sammlung der Unterlagen ist einzigartig und nirgendswo erhältlich, darauf kann kein Amateur und Profi verzichten.

Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

AMIDON-ANTENNEN-BALUN-KIT AB 2000A WATT

Material-Nr.

Belastbarkeit

Permeabilität µ

AL-Wert

Frequenzbereich

Kern

Ø

Außen

Kern Ø Innen

Kern



Höhe

Balun

2000A Watt

1:1

10

218

0,1-50 MHz

50.8 mm

31.8 mm

26 mm

Es handelt sich hier bei um einen Antennen-Balun-Kit von Amidon.

Die Belastbarkeit ist 2000A Watt. Der Frequenzbereich ist bis 50 MHz bei guten SWR, die Durchlassverluste sind vernachläßigbar klein.

Als Beispiel für die Vielseitigkeit von Amidon-Ringkerne werden für Leistungs- Breitbandübertrager beschrieben. 1:1 Balun und 4:1 Balune. Selbstverständlich kann jede andere Übersetzungsverhältnis gewählt werden, siehe Bauanleitung.

Ab 1000 Watt benötigen Sie Teflon-Isolierter Draht, wenn Sie einen Leistungsbalun bauen wollen der einen größeren Impedanz Verhältnis als 4:1 hat. Sie können den Draht gegen Aufpreis aber mitbestellen.

Dieses ist aber bei einer Leistung unter 1000 Watt nicht nötig. . Wenn man bei Kilowatt – Leistungsbalune mit einen größeren Impedanz-Verhältnis als 4:1 bauen möchte, werden die Spannungen für Kupferlack- Lackierten isolierten Draht zu hoch. In diesem Fall sollten Sie spezielle Teflon-Isolierten Draht verwenden. Hierbei jedoch unbedingt auf genügend großen Drahtquerschnitt achten! Schneiden Sie die zu wickelnden 2,3 oder 4 Drähte auf jedenfalls auf gleicher Länge ab, bevor Sie mit dem bewickeln des Ringkernes beginnen! Um sicher zu stellen, dass der Abstand der bifilar (trifilar) gewickelte Drähte, voneinander möglichst gleich ist, können Sie die Drähte auf Klebeband, wie z.B. Tesa oder ähnlich, genau nebeneinander festlegen. Für Empfänger – Balune und kleine HF-Trafos wird in der Fachliteratur auch oft empfohlen, die 3 parallelen Drähte vor den Wickeln miteinander zu verdrillen.

Der Bausatz besteht aus

Passender Ringkern für 2000A Watt, (Sonderanfertigung von Amidon)

Anschluss-Norm PL-UHF, Stecker,- Buchse, Diverse Kleinteile und das berühmte ca. 400-seitige Handbuch auf CD.

Auf der CD befindet sichTechnische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!! Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

Auch dieser Ringkern ist - RoHS:konform

© 1996 - 2012 Amidon.de ./.Es handelt sich hier bei um ein Qualitätsprodukt der Firma Amidon.de

AMIDON-ANTENNEN-BALUN-KIT 2500 WATT

Mit dem hier angebotenen Balun-Kit ist es möglich jedes Übertragungsverhältnisses zu bauen, dass ist nur abhängig vom gewünschten Übertragungsverhältnis.

Möglich sind hier bei:

1:1; 1,5:1; 2:1; 4:1; 6:1; 9:1; 10:1; 12:1; 16:1 oder jegliche denkbare Form.



Jeder Bausatz enthält

Auf der CD befindet sich Technische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme, Tabellen und viele andere tausend

Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere. praktische Beispiele von wickeln der Balune, Übertrager und Drosseln, Umrechnungstabellen der Drahtstärken, Messmethoden der Ringkerne und Balune.

Diese Sammlung der Unterlagen ist einzigartig und nirgendswo erhältlich, darauf kann kein Amateur und Profi verzichten.

Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

AMIDON-ANTENNEN-BALUN-KIT AB 2500 WATT

Material-Nr.

Belastbarkeit

Permeabilität µ

AL-Wert

Frequenzbereich

Kern

Ø

Außen

Kern Ø Innen

Kern



Höhe

Balun

2500 Watt

1:1

10

228

0,1-50 MHz

77.2 mm

49.0 mm

12.7mm

Es handelt sich hier bei um einen Antennen-Balun-Kit von Amidon.

Die Belastbarkeit ist 2500 Watt. Der Frequenzbereich ist bis 50 MHz bei guten SWR, die Durchlassverluste sind vernachläßigbar klein.

Als Beispiel für die Vielseitigkeit von Amidon-Ringkerne werden für Leistungs- Breitbandübertrager beschrieben. 1:1 Balun und 4:1 Balune. Selbstverständlich kann jede andere Übersetzungsverhältnis gewählt werden, siehe Bauanleitung.

Von Anfänger bis zum Profi. Hier findet man Bausätze für Balun-Übertrager mit einem Übersetzungsverhältnis von 1:1 bis 1:12 und einer Leistungsbelastbarkeit von 100 Watt bis 5000 Watt.

Ab 1000 Watt benötigen Sie Teflon-Isolierter Draht, wenn Sie einen Leistungsbalun bauen wollen der einen größeren Impedanz Verhältnis als 4:1 hat. Sie können den Draht gegen Aufpreis aber mitbestellen.

Dieses ist aber bei einer Leistung unter 1000 Watt nicht nötig. . Wenn man bei Kilowatt – Leistungsbalune mit einen größeren Impedanz-Verhältnis als 4:1 bauen möchte, werden die Spannungen für Kupferlack- Lackierten isolierten Draht zu hoch. In diesem Fall sollten Sie spezielle Teflon-Isolierten Draht verwenden. Hierbei jedoch unbedingt auf genügend großen Drahtquerschnitt achten! Schneiden Sie die zu wickelnden 2,3 oder 4 Drähte auf jedenfalls auf gleicher Länge ab, bevor Sie mit dem bewickeln des Ringkernes beginnen! Um sicher zu stellen, dass der Abstand der bifilar (trifilar) gewickelte Drähte, voneinander möglichst gleich ist, können Sie die Drähte auf Klebeband, wie z.B. Tesa oder ähnlich, genau nebeneinander festlegen. Für Empfänger – Balune und kleine HF-Trafos wird in der Fachliteratur auch oft empfohlen, die 3 parallelen Drähte vor den Wickeln miteinander zu verdrillen.

Der Bausatz besteht aus

Passender Ringkern für 2500 Watt, (Sonderanfertigung von Amidon)

Anschluss-Norm PL-UHF, Stecker,- Buchse, Diverse Kleinteile und das berühmte ca. 400-seitige Handbuch auf CD.

Auf der CD befindet sichTechnische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!! Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

Auch dieser Ringkern ist - RoHS:konform

© 1996 - 2012 Amidon.de ./.Es handelt sich hier bei um ein Qualitätsprodukt der Firma Amidon.de

AMIDON-ANTENNEN-BALUN-KIT 3000 WATT

Mit dem hier angebotenen Balun-Kit ist es möglich jedes Übertragungsverhältnisses zu bauen, dass ist nur abhängig vom gewünschten Übertragungsverhältnis.

Möglich sind hier bei:

1:1; 1,5:1; 2:1; 4:1; 6:1; 9:1; 10:1; 12:1;16:1 oder jegliche denkbare Form.



Jeder Bausatz enthält

Auf der CD befindet sich Technische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme, Tabellen und viele andere tausend

Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere. praktische Beispiele von wickeln der Balune, Übertrager und Drosseln, Umrechnungstabellen der Drahtstärken, Messmethoden der Ringkerne und Balune.

Diese Sammlung der Unterlagen ist einzigartig und nirgendswo erhältlich, darauf kann kein Amateur und Profi verzichten.

Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

AMIDON-ANTENNEN-BALUN-KIT AB 3000 WATT

Material-Nr.

Belastbarkeit

Permeabilität µ

AL-Wert

Frequenzbereich

Kern

Ø

Außen

Kern Ø Innen

Kern



Höhe

Balun

3000 Watt

1:1

10

228

0,1-50 MHz

77.2 mm

49.0 mm

12.7mm

Es handelt sich hier bei um einen Antennen-Balun-Kit von Amidon.

Die Belastbarkeit ist 3000 Watt. Der Frequenzbereich ist bis 50 MHz bei guten SWR, die Durchlassverluste sind vernachläßigbar klein.

Als Beispiel für die Vielseitigkeit von Amidon-Ringkerne werden für Leistungs- Breitbandübertrager beschrieben. 1:1 Balun und 4:1 Balune. Selbstverständlich kann jede andere Übersetzungsverhältnis gewählt werden, siehe Bauanleitung.

Von Anfänger bis zum Profi. Hier findet man Bausätze für Balun-Übertrager mit einem Übersetzungsverhältnis von 1:1 bis 1:12 und einer Leistungsbelastbarkeit von 100 Watt bis 5000 Watt.

Ab 1000 Watt benötigen Sie Teflon-Isolierter Draht, wenn Sie einen Leistungsbalun bauen wollen der einen größeren Impedanz Verhältnis als 4:1 hat. Sie können den Draht gegen Aufpreis aber mitbestellen.

Dieses ist aber bei einer Leistung unter 1000 Watt nicht nötig. . Wenn man bei Kilowatt – Leistungsbalune mit einen größeren Impedanz-Verhältnis als 4:1 bauen möchte, werden die Spannungen für Kupferlack- Lackierten isolierten Draht zu hoch. In diesem Fall sollten Sie spezielle Teflon-Isolierten Draht verwenden. Hierbei jedoch unbedingt auf genügend großen Drahtquerschnitt achten! Schneiden Sie die zu wickelnden 2,3 oder 4 Drähte auf jedenfalls auf gleicher Länge ab, bevor Sie mit dem bewickeln des Ringkernes beginnen! Um sicher zu stellen, dass der Abstand der bifilar (trifilar) gewickelte Drähte, voneinander möglichst gleich ist, können Sie die Drähte auf Klebeband, wie z.B. Tesa oder ähnlich, genau nebeneinander festlegen. Für Empfänger – Balune und kleine HF-Trafos wird in der Fachliteratur auch oft empfohlen, die 3 parallelen Drähte vor den Wickeln miteinander zu verdrillen.

Der Bausatz besteht aus

Passender Ringkern für 3000 Watt, Power-Balun 3 KW PEP Out – Put (SSB/CW 1 KW Out – Put),  , (Sonderanfertigung von Amidon)

Anschluss-Norm PL-UHF, Stecker,- Buchse, Wickeldraht, - Wasserfestes Plastikgehäuse Diverse Kleinteile und das berühmte ca. 400-seitige Handbuch auf CD.

Auf der CD befindet sichTechnische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!! Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

Auch dieser Ringkern ist - RoHS:konform

© 1996 - 2012 Amidon.de ./.Es handelt sich hier bei um ein Qualitätsprodukt der Firma Amidon.de

AMIDON-ANTENNEN-BALUN-KIT 5000 WATT

Mit dem hier angebotenen Balun-Kit ist es möglich jedes Übertragungsverhältnisses zu bauen, dass ist nur abhängig vom gewünschten Übertragungsverhältnis.

Möglich sind hier bei:

1:1; 1,5:1; 2:1; 4:1; 6:1; 9:1; 10:1; 12:1;16:1 oder jegliche denkbare Form.



Jeder Bausatz enthält

Auf der CD befindet sich Technische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme, Tabellen und viele andere tausend

Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere. praktische Beispiele von wickeln der Balune, Übertrager und Drosseln, Umrechnungstabellen der Drahtstärken, Messmethoden der Ringkerne und Balune.

Diese Sammlung der Unterlagen ist einzigartig und nirgendswo erhältlich, darauf kann kein Amateur und Profi verzichten.

Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

AMIDON-ANTENNEN-BALUN-KIT AB 5000 WATT

Material-Nr.

Belastbarkeit

Permeabilität µ

AL-Wert

Frequenzbereich

Kern

Ø

Außen

Kern Ø Innen

Kern



Höhe

Balun

5000 Watt

1:1

10

228

0,1-50 MHz

57,2 mm

35,6 mm

25.4 mm

Es handelt sich hier bei um einen Antennen-Balun-Kit von Amidon.

Die Belastbarkeit ist 5000 Watt. Der Frequenzbereich ist bis 50 MHz bei guten SWR, die Durchlassverluste sind vernachläßigbar klein.

Als Beispiel für die Vielseitigkeit von Amidon-Ringkerne werden für Leistungs- Breitbandübertrager beschrieben. 1:1 Balun und 4:1 Balune. Selbstverständlich kann jede andere Übersetzungsverhältnis gewählt werden, siehe Bauanleitung.

Von Anfänger bis zum Profi. Hier findet man Bausätze für Balun-Übertrager mit einem Übersetzungsverhältnis von 1:1 bis 1:12 und einer Leistungsbelastbarkeit von 100 Watt bis 5000 Watt.

Ab 1000 Watt benötigen Sie Teflon-Isolierter Draht, wenn Sie einen Leistungsbalun bauen wollen der einen größeren Impedanz Verhältnis als 4:1 hat. Sie können den Draht gegen Aufpreis aber mitbestellen.

Dieses ist aber bei einer Leistung unter 1000 Watt nicht nötig. . Wenn man bei Kilowatt – Leistungsbalune mit einen größeren Impedanz-Verhältnis als 4:1 bauen möchte, werden die Spannungen für Kupferlack- Lackierten isolierten Draht zu hoch. In diesem Fall sollten Sie spezielle Teflon-Isolierten Draht verwenden. Hierbei jedoch unbedingt auf genügend großen Drahtquerschnitt achten! Schneiden Sie die zu wickelnden 2,3 oder 4 Drähte auf jedenfalls auf gleicher Länge ab, bevor Sie mit dem bewickeln des Ringkernes beginnen! Um sicher zu stellen, dass der Abstand der bifilar (trifilar) gewickelte Drähte, voneinander möglichst gleich ist, können Sie die Drähte auf Klebeband, wie z.B. Tesa oder ähnlich, genau nebeneinander festlegen. Für Empfänger – Balune und kleine HF-Trafos wird in der Fachliteratur auch oft empfohlen, die 3 parallelen Drähte vor den Wickeln miteinander zu verdrillen.

Der Bausatz besteht aus

Passender Ringkern für 5000 Watt, Power-Balun 5 KW PEP Out – Put (SSB/CW 1 KW Out – Put),  , (Sonderanfertigung von Amidon)

Anschluss-Norm PL-UHF, Stecker,- Buchse, Wickeldraht, Diverse Kleinteile und das berühmte ca. 400-seitige Handbuch auf CD.

Auf der CD befindet sichTechnische Daten wie z.B. Wickelanleitung, Mechanische Größe der Ringkerne, Permeabilität, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!! Dieses Handbuch - CD ist einzigartig und wird nur bei unseren Balunen mitgeliefert.

Auch dieser Ringkern ist - RoHS:konform

© 1996 - 2012 Amidon.de ./.Es handelt sich hier bei um ein Qualitätsprodukt der Firma Amidon.de

Bitte Lupe klicken



Zurück zu Balun-Kit-Übersicht
