Reihe 7.1 SBausatz: 7 A 1 S Bereich: MHz - 0,1 - 5 AL-Wert: - 13 nHGütefaktor: (Q) ,50-110für Frequenzen, je nach Ferritbestückung, von 0,1 bis 200 MHz, bestehend aus einem tauchlötfähigem Spulenkörper mit 5 Vierkantlötstiften, einem Gewindekern mit Silikonkautschukbremse, einem Kupfer-Abschirmbecher und einem Kappenkern- F2-F10b- nicht bei allen-. Die Spule lässt sich sowohl von oben als auch von unten abgleichen. Die Bauhöhe in der Leiterplatte beträgt 10 mm. Der Abschirmbecher kann in bestimmten Fällen, wenn keine unerwünschten Kopplungen auftreten entfallen. Die angegebenen AL-Werte stellen Anhaltswerte zur überschlägigen Dimensionierung der Wicklung dar. Betriebstemperatur: –25 bis +85 °C, Rastermaß: 2,25 mm. Tabellenangaben: Typ, Bereich, Gütefaktor (Q), AL-Wert.

7 F 1 S.......5 - 15 MHz

Reihe 7.1 SBausatz 7 S 1 S Bereich (MHz) - 5 - 15 Gütefaktor (Q), 60 -125

7 K 1S ........ 15 - 25MHzReihe :7.1 SBausatz: 7 K 1 S Bereich (MHz) : 15 - 25 MHz AL-Wert: - 6,5 nHGütefaktor: (Q) - 80-110

7 T 1 S.......20 - 60MHzReihe :7.1 SBausatz: 7 T 1 S Bereich : 20 - 60 (MHz)AL-Wert: - 5,5 nHGütefaktor: (Q) - 60-110

Type - 7M1K,
Bereich
0,1 – 1,0 MHz,
Gütefaktor (Q),
Q 40/100,
AL-Wert.
10,5 nH
HF-Spulen-Bausätze Typ 7.1 K

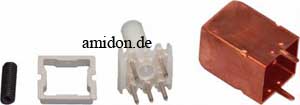

für Frequenzen, je nach Ferritbestückung, von 0,1 bis 200 MHz, bestehend aus einem tauchlötfähigem Spulenkörper mit 5 Vierkantlötstiften, einem Gewindekern mit Silikonkautschukbremse, einem Kupfer-Abschirmbecher und einem Kappenkern. Die Spule lässt sich sowohl von oben als auch von unten abgleichen. Die Bauhöhe in der Leiterplatte beträgt 10 mm. Der Abschirmbecher kann in bestimmten Fällen, wenn keine unerwünschten Kopplungen auftreten entfallen. Die angegebenen AL-Werte stellen Anhaltswerte zur überschlägigen Dimensionierung der Wicklung dar. Betriebstemperatur: –25 bis +85 °C, Rastermaß: 2,25 mm. Tabellenangaben: Typ, Bereich, Gütefaktor (Q), AL-Wert.
RoHS-konforme Ausführung

Type - 7A1K,Bereich0,1 – 5,0 MHz,Gütefaktor (Q), Q 40/120, AL-Wert.9,5 nHHF-Spulen-Bausätze Typ 7.1 Kfür Frequenzen, je nach Ferritbestückung, von 0,1 bis 200 MHz, bestehend aus einem tauchlötfähigem Spulenkörper mit 5 Vierkantlötstiften, einem Gewindekern mit Silikonkautschukbremse, einem Kupfer-Abschirmbecher und einem Kappenkern. Die Spule lässt sich sowohl von oben als auch von unten abgleichen. Die Bauhöhe in der Leiterplatte beträgt 10 mm. Der Abschirmbecher kann in bestimmten Fällen, wenn keine unerwünschten Kopplungen auftreten entfallen. Die angegebenen AL-Werte stellen Anhaltswerte zur überschlägigen Dimensionierung der Wicklung dar. Betriebstemperatur: –25 bis +85 °C, Rastermaß: 2,25 mm. RoHS-konforme Ausführung

Type - 7F1K,

Bereich - 5,0 - 15 MHz,Gütefaktor (Q), Q 100/140, AL-Wert.9,5 nHHF-Spulen-Bausätze Typ 7.1 K für Frequenzen, je nach Ferritbestückung, von 0,1 bis 200 MHz, bestehend aus einem tauchlötfähigem Spulenkörper mit 5 Vierkantlötstiften, einem Gewindekern mit Silikonkautschukbremse, einem Kupfer-Abschirmbecher und einem Kappenkern. Die Spule lässt sich sowohl von oben als auch von unten abgleichen. Die Bauhöhe in der Leiterplatte beträgt 10 mm. Der Abschirmbecher kann in bestimmten Fällen, wenn keine unerwünschten Kopplungen auftreten entfallen. Die angegebenen AL-Werte stellen Anhaltswerte zur überschlägigen Dimensionierung der Wicklung dar. Betriebstemperatur: –25 bis +85 °C, Rastermaß: 2,25 mm. Tabellenangaben: Typ, Bereich, Gütefaktor (Q), AL-Wert. RoHS-konforme Ausführung 7F1K, 5,0 – 15 MHz, Q 100/140, 9,5 nH

Type - 7T1K,
Bereich
20 – 60 MHz
Gütefaktor (Q),
Q 80/110
AL-Wert.
6,5 nH
HF-Spulen-Bausätze Typ 7.1 K
für Frequenzen, je nach Ferritbestückung, von 0,1 bis 200 MHz, bestehend aus einem tauchlötfähigem Spulenkörper mit 5 Vierkantlötstiften, einem Gewindekern mit Silikonkautschukbremse, einem Kupfer-Abschirmbecher und einem Kappenkern. Die Spule lässt sich sowohl von oben als auch von unten abgleichen. Die Bauhöhe in der Leiterplatte beträgt 10 mm. Der Abschirmbecher kann in bestimmten Fällen, wenn keine unerwünschten Kopplungen auftreten entfallen. Die angegebenen AL-Werte stellen Anhaltswerte zur überschlägigen Dimensionierung der Wicklung dar. Betriebstemperatur: –25 bis +85 °C, Rastermaß: 2,25 mm. Tabellenangaben: Typ, Bereich, Gütefaktor (Q), AL-Wert.
RoHS-konforme Ausführung

Type - 7V1K
Bereich
50 – 200 MHz
Gütefaktor (Q),
Q 60/120
AL-Wert.
5,5 nH
HF-Spulen-Bausätze Typ 7.1 K
für Frequenzen, je nach Ferritbestückung, von 0,1 bis 200 MHz, bestehend aus einem tauchlötfähigem Spulenkörper mit 5 Vierkantlötstiften, einem Gewindekern mit Silikonkautschukbremse, einem Kupfer-Abschirmbecher und einem Kappenkern. Die Spule lässt sich sowohl von oben als auch von unten abgleichen. Die Bauhöhe in der Leiterplatte beträgt 10 mm. Der Abschirmbecher kann in bestimmten Fällen, wenn keine unerwünschten Kopplungen auftreten entfallen. Die angegebenen AL-Werte stellen Anhaltswerte zur überschlägigen Dimensionierung der Wicklung dar. Betriebstemperatur: –25 bis +85 °C, Rastermaß: 2,25 mm. Tabellenangaben: Typ, Bereich, Gütefaktor (Q), AL-Wert.
RoHS-konforme Ausführung
