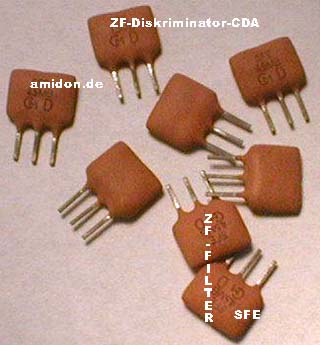

ZF-Filter-SFE-10,7

SFE10,7 - Keramische Filter - Filtres ceramiques

Keramische Filter, Keramische Resonatoren  sind hinsichtlich Ihrer Frequenztoleranz und Genauigkeit zwischen Quarzoszillatoren und LC/RC Oszillatoren einzuordnen. Sind aber in der Regel gerade bei niedrigen Frequenzen im MHz Bereich beträchtlich kleiner, erfordern keine Anpassung, haben verbesserte Anschwingzeiten und sind preiswert. Ihre Schwingung hängt von der mechanischen Resonanz der piezoelektrischen Struktur.Keramische Filter erhalten ihre grundlegende Frequenzselektivität von der mechanischen Schwingung, resultierend aus einem piezoelektrischen Effekt.
!

SFE 10,7 MA - Keramik-ZF-Filter, 280 KHz - Schwarz

SFE 10,7 MA - Keramik-ZF-Filter, 280 KHz - Schwarz

Keramik-ZF-Filter• 3 dB Bandwidth: max. ± 280 kHz (± 50)• 20 dB Bandwidth: max. 650 kHz (520)• Einfügungsdämpfung: 6 dB (4)• Eingang/Ausgang Impedanz: 330 Ohm280 kHz/-3dB f-Mitte =10,640 MHz-Schwarz

SFE 10,7 MA - Keramik-ZF-Filter- 280 KHz- Rot

SFE 10,7 MA :: Keramik-ZF-Filter- 280 KHz-Rot

SFE 10,7 MA :: Keramik-ZF-Filter- 280 KHz-Rot


Keramik-ZF-Filter• 3 dB Bandwidth: max. ± 280 kHz (± 50)• 20 dB Bandwidth: max. 650 kHz (520)• Einfügungsdämpfung: 6 dB (4)• Eingang/Ausgang Impedanz: 330 Ohm280 kHz / -3dB f-Mitte = 10,7 MHz-Rot

SFE 10,7 MA- Keramik-ZF-Filter- 280 KHz-Weiß

SFE 10,7 MA Keramik-ZF-Filter- 280 KHz-Weiß

Keramik-ZF-Filter• 3 dB Bandwidth: max. ± 280 kHz (± 50)• 20 dB Bandwidth: max. 650 kHz (520)• Einfügungsdämpfung: 6 dB (4)• Eingang/Ausgang Impedanz: 330 Ohm280 kHz / -3dB f-Mitte = 10,740 MHz-Weiß

SFE 10,7 M2 - Keramik-ZF-Filter, 230 KHz

Liefertermin erfragen.



SFE 10,7 M2 - Keramik-ZF-Filter- 230 KHz

• 3 dB Bandwidth: max. ± 230 kHz (± 50)• 20 dB Bandwidth: max. 600 kHz (420)• Einfügungsdämpfung: 6 dB (4)• Eingang/Ausgang Impedanz: 330 Ohm

SFE 10,7 M3- Keramik-ZF-Filter- 180 kHz

Liefertermin erfragen.


SFE 10,7 M3 - Keramik-ZF-Filter-180 KHz

• 3 dB Bandwidth: max. ± 180 kHz (± 40)• 20 dB Bandwidth: max. 520 kHz (380)• Einfügungsdämpfung: 7 dB (4,5)• Eingang/Ausgang Impedanz: 330 Ohm

SFE 10,7 MJ- Keramik-ZF-Filter- 150 KHz

SFE 10,7 MJ- Keramik-ZF-Filter, 150 KHz

Keramik-ZF-Filter

3 dB Bandwidth: max. ± 150 kHz (± 40)

20 dB Bandwidth: max. 360 kHz (300)

Einfügungsdämpfung: 4,5 dB (± 2)

Eingang/Ausgang Impedanz: 330 Ohm150 kHz / -3dB

Anschluss: 3-pin

CFTS-006H

Filtre céramique TOKO CFT CFTS-006H 460kHz bp. 1,8kHz @ 6dB
