LUFTPLATTENTRIMMER Preise

Differential - Schmetterlings - Trimmer

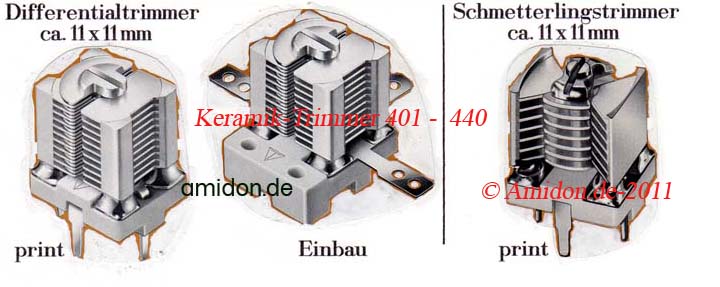

Die folgenden Abbildungen zeigen das typische Aussehen der von uns angebotenen Tronser - Kapazitäts-Trimmer. Das Bezeichnungssystem der einzelnen Bauformen entnehmen Sie bitte der einzelnen Tronser Trimmer Typen.

Auf Keramikplatte ca.11x11 mm, Raster 10 mm, Plattenabstand 0,25 mm,

Standard: zwei gegenläufige Kapazitäten (Differential-Trimmer),

Ausnahme: Typen 402 u. 404 mit gleichläufigen Kapazitäten (Schmetterlings-Trimmer)

Dielektrische Materialien in variablen Kondensatoren

Relative Dielektrizitätszahl

er bei 1 kHz

Durchschlagsfestigkeit

in kV/mm

1

2…5

© Amidon.de-2018

!

Luft-Platten-Trimmer Nr. 401

Kapazität (max): 3 pF

Differential-Trimmer

Ausführung: Print, normal

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

 Standard: Zwei gegenläufige Kapazitäten.





Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

401

3,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Print, normal

11x11 mm

Luft-Platten-Trimmer Nr. 402

Kapazität (max): 3 pF

 Schmetterlings-Trimmer

Ausführung: Print, normal,

mit gleichläufigen Kapazitäten

Schmetterling (C´s gleich-, nicht gegenläufig!)

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

402

3,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Print, normal

Schmetterling/

C´s  gleich-, nicht gegenläufig

Luft-Platten-Trimmer Nr. 403

Kapazität (max): 3 pF

Differential-Trimmer

Ausführung: Print, normal

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten.

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

403

3,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, normal

11x11 mm

Luft-Platten-TrimmerNr. 404

Kapazität (max): 3 pF

 Schmetterlings-Trimmer

Ausführung: Einbau, normal,

mit gleichläufigen Kapazitäten

Schmetterling (C´s gleich-, nicht gegenläufig!)

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramikplatte

404

3,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, normal

Schmetterling/

C´s  gleich-, nicht gegenläufig

Luft-Platten-Trimmer Nr. 405

Kapazität (max): 4 pF

Differential-Trimmer

Ausführung: Print, normal

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten.

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

405

4,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, normal

11x11 mm

Luft-Platten-Trimmer Nr. 407

Kapazität (max): 4 pF

Differential-Trimmer

Ausführung: Einbau, normal

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten.

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

407

4,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, normal

11x11 mm

Luft-Platten-Trimmer Nr. 408

Kapazität (max): 5 pF

Differential-Trimmer

Ausführung: Einbau, normal

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten.

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

408

5,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, normal

11x11 mm

Luft-Platten-Trimmer Nr. 409

Kapazität (max): 5 pF

Differential-Trimmer

Ausführung: Einbau, Metallachse unten

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten.

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

409

5,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, Metallachse unten

11x11 mm

Luft-Platten-Trimmer Nr. 410

Kapazität (max): 7 pF

Differential-Trimmer

Ausführung: Print, normal

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten.

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

410

7,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Print, normal

11x11 mm

Luft-Platten-Trimmer Nr. 411

Kapazität (max): 7 pF

Differential-Trimmer

Ausführung: Print, 6mm Achse unten

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten.

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

411

7,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Print, 6mm Achse unten

11x11 mm

Luft-Platten-Trimmer Nr. 412

Kapazität (max): 7 pF

Differential-Trimmer

Ausführung: Print, 6mm Achse oben, Vergoldet

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten.

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

412

7,0 pF

Vergoldet

0,25/0,50 mm

>1000

500 V eff

Print, Achse oben

11x11 mm

Luft-Platten-Trimmer Nr. 413

Kapazität (max): 7 pF

Differential-Trimmer

Ausführung: Print, Metallachse unten

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten.

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

413

7,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Print, Metall -Achse unten

11x11 mm

Luft-Platten-Trimmer Nr. 414

Kapazität (max): 7 pF

Differential-Trimmer

Ausführung: Einbau, normal

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten.

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

414

7,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, normal

11x11 mm

Luft-Platten-Trimmer Nr. 415

Kapazität (max): 7 pF

Differential-Trimmer

Ausführung: Einbau, Metallachse unten

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten.

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte



415

7,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, Metall-Achse unten

11x11 mm

Luft-Platten-Trimmer Nr. 416

Kapazität (max): 7 pF

Differential-Trimmer

Ausführung: Einbau, Achse oben

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten.

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

416

7,0 pF

Vergoldet

0,25/0,50 mm

>1000

500 V eff

Einbau, Achse oben

11x11 mm

Luft-Platten-Trimmer Nr. 417

Kapazität (max): 9 pF

Differential-Trimmer

Ausführung: Print, normal, 3 Bein

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

417

9,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Print, normal

11x11 mm

Luft-Platten-Trimmer Nr. 418

Kapazität (max): 9 pF

Differential-Trimmer

Ausführung: Print,  Achse oben

Auf Keramikplatte ca.13x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

418

9,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Print, Achse oben

11x11 mm

Luft-Platten-Trimmer Nr. 419

Kapazität (max): 9 pF

Differential-Trimmer

Ausführung: Print,  Metallachse oben, gekapselt

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

419

9,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, Metall Achse oben, gekap.

11x11 mm

Luft-Platten-Trimmer Nr. 420

Kapazität (max): 9 pF

Differential-Trimmer

Ausführung: Print,  6mm Achse, unten

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

420

9,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Print, 6mm Achse unten

11x11 mm

Luft-Platten-Trimmer Nr. 421

Kapazität (max): 9 pF

Differential-Trimmer

Ausführung: Print,  6mm Achse oben, gekapselt

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

421

9,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Print, 6mm Achse oben, gekaps.

11x11 mm

Luft-Platten-Trimmer Nr. 422

Kapazität (max): 9 pF

Differential-Trimmer

Ausführung: Einbau, normal

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

422

9,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, normal

11x11 mm

Luft-Platten-Trimmer Nr. 423

Kapazität (max): 10 pF

Differential-Trimmer

Ausführung: Print, normal

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

423

10,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, normal

11x11 mm

Luft-Platten-Trimmer Nr. 424

Kapazität (max): 10 pF

Differential-Trimmer

Ausführung: Print, Achse unten

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

424

10,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Einbau, Achse unten

11x11 mm

Luft-Platten-Trimmer Nr. 425

Kapazität (max): 10 pF

Differential-Trimmer

Ausführung: Print, Metallchse unten

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

425

10,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Print, Metallachse unten

11x11 mm

Luft-Platten-Trimmer Nr. 426

Kapazität (max): 11 pF

Differential-Trimmer

Ausführung: Print, normal

Auf Keramikplatte ca.11x11 mm, Raster 10 mm,

Standard: Zwei gegenläufige Kapazitäten

Interne Nummer

Nenn-kapazität

Cmax

Galvanisch versilbert



Luftspalt

RJ - MΩ

Prüf-

spannung

Ausführung

Keramik-platte

426

11,0 pF

Ja

0,25/0,50 mm

>1000

500 V eff

Print, normal

11x11 mm
