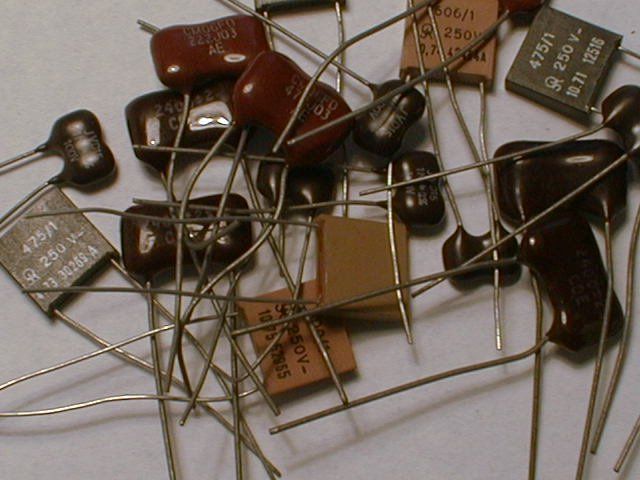

Glimmer 250 V + 500 V

Glimmerkondenstoren 2,2 pF - 33 nF - 250 V + 500 V

Eingesetzt werden Glimmerkondensatoren wegen des niedrigen, nahezu frequenzunabhängigen Verlustfaktors und der hohen Spannungsfestigkeit in der Sendertechnik als Hochfrequenzkondensator und wegen der großen zeitlichen Kapazitätskonstanz in Meßnormalen und in Filter- und Schwingkreisanwendungen für hohe Anforderungen.Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.

Durch die hohe Konstanz der Parameter eignen sich Glimmerkondensatoren insbesondere für HF-Schwingkreise und Filter. Sie werden aber auch in hochzuverlässigen Impulsschaltungen eingesetzt.erstklassige silbergetauchte Glimmerkondensatoren für hohe Kapazitätsstabilität über einen breiten Temperarturbereich für Zeitschaltungen oder schaltungen mit engen Toleranzen geeignet hoher Arbeitstemperatubereich bis zu +150°C 100kV/µs dV/dt minimale Impulsbeständigkeit

Alle Glimmer-Kondensatoren sind - RoHS-konform

Rastermaß: 5,9 mm bei DM 15 - 1/4" lead spacing

9,0mm bei DM 19 - 3/8" lead spacing



Types CD15, CD19,CD30

Anwendung: Takt & Timing, Industrie

The CD15 series standard dipped Mica Capacitor is the first choice for timing and close tolerance applications. This standard type is widely available through distribution.

  •       Dimensions meet EIA RS153B specification
  •       100000V/µs dV/dt pulse capability minimum
  •       Non-flammable units that meet IEC 695-2-2

Alle angegebenen Daten dienen der Orientierung und sind nicht als zugesicherte Eigenschaften anzusehen; beachten Sie bitte die Datenblätter der Hersteller!

© Amidon.de-Profi-Electronic Kuhna -2018

!

Glimmer-Kondensator 2.2 pF

Anwendungen

Verteidigung, Militär und Luft- & Raumfahrt

Baureihe: CD15

The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.
  • -200 to 200ppm/°C Temperature coefficient
  • ±(0.5% +0.1pF) Capacitance drift
  • 100000V/µs dV/dt Pulse capability minimum
  • Dimensions meet EIA RS153B specification
  • Non-flammable units that meet IEC 695-2-2



Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.



Produktspezifikation

Kapazität

2,2 pF

Produktpalette

Baureihe CD 15

Kondensatoranschlüsse

Radial bedrahtet

Betriebstemperatur min.

-55 °C

Betriebstemperatur max.

125 °C

Kapazitätstoleranz

±1%

Nennspannung

500V

Anschlussabstand

5,9 mm

Temperatur-Coeffizent

+100ppm/°C

-20ppm/°C

Breite

11,4 mm

Ø Anschluß

0,6 mm

Serie CD

15

100000V/µs dV/dt Pulse capability minimum



Temperaturbereich-55°C bis + 125°C

*    Auch bei sehr hohen Frequenzen sehr kleine Verluste

*      Linearer Temperaturgang

*      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

*      Max. Betriebsspannung: 500 V

*      Toleranz: ± 5 %

*      Rastermaß: 5,9 mm

*      RoHS : konform

*      Kondensator: Dielektrisch: Sivered Mica

*      Gehäusetyp: Radial



Glimmer-Kondensator 3,3 pF

Anwendungen

Verteidigung, Militär und Luft- & Raumfahrt

Baureihe: CD15

The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.
  • -200 to 200ppm/°C Temperature coefficient
  • ±(0.5% +0.1pF) Capacitance drift
  • 100000V/µs dV/dt Pulse capability minimum
  • Dimensions meet EIA RS153B specification
  • Non-flammable units that meet IEC 695-2-2



Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.



Produktspezifikation

Kapazität

3,3 pF

Produktpalette

Baureihe CD 15

Kondensatoranschlüsse

Radial bedrahtet

Betriebstemperatur min.

-55 °C

Betriebstemperatur max.

125 °C

Kapazitätstoleranz

±0,5pF

Nennspannung

500V

Anschlussabstand

5,9 mm

Temperatur-Coeffizent

+100ppm/°C

-20ppm/°C

Breite

11,4 mm

Ø Anschluß

0,6 mm

Serie CD

15

100000V/µs dV/dt Pulse capability minimum



Temperaturbereich-55°C bis + 125°C

*    Auch bei sehr hohen Frequenzen sehr kleine Verluste

*      Linearer Temperaturgang

*      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

*      Max. Betriebsspannung: 500 V

*      Toleranz: ± 5 %

*      Rastermaß: 5,9 mm

*      RoHS : konform

*      Kondensator: Dielektrisch: Sivered Mica

*      Gehäusetyp: Radial



Glimmer-Kondensator 4.7 pF

Glimmer-Kondensatoren 4,7 pF - 500V

Anwendungen

Verteidigung, Militär und Luft- & Raumfahrt

Baureihe: CD15

The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.
  • -200 to 200ppm/°C Temperature coefficient
  • ±(0.5% +0.1pF) Capacitance drift
  • 100000V/µs dV/dt Pulse capability minimumDimensions meet EIA RS153B specification
  • Non-flammable units that meet IEC 695-2-2

Glimmer Kondensator - Für frequenzstabile

HF-Anwendungen

Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.

Produktspezifikation

      Kapazität

       47 pF

      Produktpalette

        Baureihe CD 15

      Kondensatoranschlüsse

        Radial bedrahtet

      Betriebstemperatur min.

         -55 °C

      Betriebstemperatur max.

         125 °C

      Kapazitätstoleranz

         ±5%

      Nennspannung

       500V

      Anschlussabstand

       5,9 mm

      Temperatur-Coeffizent

       +100ppm/°C

       -20ppm/°C

      Capacitance drift

      ±(0.5% +0.1pF)

      RoHs:Konform

        Ja

100000V/µs dV/dt Pulse capability minimum

Temperaturbereich-55°C bis + 125°C

*    Auch bei sehr hohen Frequenzen sehr kleine Verluste

*      Linearer Temperaturgang

*      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

*      Max. Betriebsspannung: 500 V

*      Toleranz: ± 0,25pF

*      Rastermaß: 5,9 mm

*      RoHS : konform

*      Kondensator: Dielektrisch: Sivered Mica

*      Gehäusetyp: Radial





Glimmer-Kondensator 5,0 pF

Glimmer-Kondensatoren 5,0 pF - 500V

Anwendungen

Verteidigung, Militär und Luft- & Raumfahrt

Baureihe: CD15

The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.
  • -200 to 200ppm/°C Temperature coefficient
  • ±(0.5% +0.1pF) Capacitance drift
  • 100000V/µs dV/dt Pulse capability minimum
  • Glimmer Kondensator - Für frequenzstabile    HF-Anwendungen

Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.

Glimmer Kondensator - Für frequenzstabile

HF-Anwendungen

Produktspezifikation

      Kapazität

      5,0 pF

      Produktpalette

      Baureihe CD 15

      Kondensatoranschlüsse

      Radial bedrahtet

      Betriebstemperatur min.

      -55 °C

      Betriebstemperatur max.

      125 °C

      Kapazitätstoleranz

      ±0,5pF

      Nennspannung

      500V

      Anschlussabstand

      5,9 mm

       Temperatur-Coeffizent

       ±200ppm/°C

       Breite

       11,4 mm

       Ø Anschluß

       0,6 mm

        Serie CD

       15

         RoHS : konform

      Ja



Temperaturbereich-55°C bis + 125°C

*    Auch bei sehr hohen Frequenzen sehr kleine Verluste

*      Linearer Temperaturgang

*      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

*      Max. Betriebsspannung: 500 V

*      Toleranz: ± 0,25pF

*      Rastermaß: 5,9 mm

*      RoHS : konform

*      Kondensator: Dielektrisch: Sivered Mica

*      Gehäusetyp: Radial





Glimmer-Kondensatoren 10 pF

Glimmer-Kondensatoren 10 pF - 500V

Anwendungen

Verteidigung, Militär und Luft- & Raumfahrt

Baureihe: CD15

The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.
  • -200 to 200ppm/°C Temperature coefficient
  • ±(0.5% +0.1pF) Capacitance drift
  • 100000V/µs dV/dt Pulse capability minimum
  • Dimensions meet EIA RS153B specification
  • Non-flammable units that meet IEC 695-2-2

Glimmer Kondensator - Für frequenzstabile HF-Anwendungen

© Amidon.de-Profi-Electronic Kuhna -2017

 Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.

Kapazität

10 pF

Produktpalette

Baureihe CD 15

Kondensatoranschlüsse

Radial bedrahtet

Betriebstemperatur min.

-55 °C

Betriebstemperatur max.

125 °C

Kapazitätstoleranz

±5%

Nennspannung

500V

Anschlussabstand

5,9 mm

Temperatur-Coeffizent

-200 to 200ppm/°C

Capacitance drift

±(0.5% +0.1pF)

RoHs:Konform

Ja

100000V/µs dV/dt Pulse capability minimum



Temperaturbereich-55°C bis + 125°C

*    Auch bei sehr hohen Frequenzen sehr kleine Verluste

*      Linearer Temperaturgang

*      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

*      Max. Betriebsspannung: 500 V

*      Toleranz: ± 5 %

*      Rastermaß: 5,9 mm

*      RoHS : konform

*      Kondensator: Dielektrisch: Sivered Mica

*      Gehäusetyp: Radial





Glimmer-Kondensatoren 15 pF

Glimmer-Kondensatoren 15 pF - 500V - 3%

Anwendungen

Verteidigung, Militär und Luft- & Raumfahrt

Baureihe: CD15

The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.
  • -200 to 200ppm/°C Temperature coefficient
  • ±(0.5% +0.1pF) Capacitance drift
  • 100000V/µs dV/dt Pulse capability minimum
  • Dimensions meet EIA RS153B specification
  • Non-flammable units that meet IEC 695-2-2

Glimmer Kondensator - Für frequenzstabile HF-Anwendungen

© Amidon.de-Profi-Electronic Kuhna -2017

Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.

Kapazität

15pF

Produktpalette

Baureihe CD 15

Kondensatoranschlüsse

Radial bedrahtet

Betriebstemperatur min.

-55 °C

Betriebstemperatur max.

125 °C

Kapazitätstoleranz

±3%

Nennspannung

500V

Anschlussabstand

5,9 mm

Temperatur-Coeffizent

-200 to 200ppm/°C

Capacitance drift

±(0.5% +0.1pF)

RoHs:Konform

Ja

100000V/µs dV/dt Pulse capability minimum



Temperaturbereich-55°C bis + 125°C

*    Auch bei sehr hohen Frequenzen sehr kleine Verluste

*      Linearer Temperaturgang

*      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

*      Max. Betriebsspannung: 500 V

*      Toleranz: ± 3 %

*      Rastermaß: 5,9 mm

*      RoHS : konform

*      Kondensator: Dielektrisch: Sivered Mica

*      Gehäusetyp: Radial





Glimmer-Kondensatoren 18 pF

Glimmer-Kondensatoren 18 pF - 500V



Glimmer Kondensator - Für frequenzstabile

HF-Anwendungen

Kapazität

Spannung-Einschalt

Toleranz

Temp.-Coeffizent

Breite

Ø An-schluss

Raster mm

Länge An-schluss

Länge Höhe Außen

Tiefe Außen

18 pF

500 V DC

±3%

±200ppm/°C

11,4 mm

0,6 mm

5,9

2,54 mm

9,1 mm

4,3 mm



*    Auch bei sehr hohen Frequenzen sehr kleine Verluste

*      Linearer Temperaturgang

*      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

*      Max. Betriebsspannung: 500 V

*      Toleranz: ± 3 %

*      Rastermaß: 5,9 mm

*      RoHS : konform

*      Kondensator: Dielektrisch: Sivered Mica

*      Gehäusetyp: Radial

*      Gehäuseart: Radial bedrahtet

*      Anschlusstyp: Radial Leaded



Glimmer-Kondensatoren 22 pF

Glimmer-Kondensatoren 22 pF - 500V

Anwendungen

Verteidigung, Militär und Luft- & Raumfahrt

Baureihe: CD15

The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.

  • -200 to 200ppm/°C Temperature coefficient
  • ±(0.5% +0.1pF) Capacitance drift

    100000V/µs dV/dt Pulse capability minimumDimensions meet EIA RS153B specification
  • Non-flammable units that meet IEC 695-2-2


Glimmer Kondensator - Für frequenzstabile

HF-Anwendungen

Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.

Temperaturbereich -55°C bis + 125°C



*    Auch bei sehr hohen Frequenzen sehr kleine Verluste

*      Linearer Temperaturgang

*      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

*      Max. Betriebsspannung: 500 V

*      Toleranz: ± 2 %

*      Rastermaß: 5,9 mm

*      RoHS : konform

*      Kondensator: Dielektrisch: Sivered Mica

*      Gehäusetyp: Radial

Produktspezifikation

Kapazität

22 pF

Produktpalette

Baureihe CD 15

Kondensatoranschlüsse

Radial bedrahtet

Betriebstemperatur min.

-55 °C

Betriebstemperatur max.

125 °C

Kapazitätstoleranz

±2%

Nennspannung

500V

Anschlussabstand

5,9 mm

Breite

11,4 mm

Ø Anschluß

0,6 mm

Temperatur-Coeffizent

+100ppm/°C

-20ppm/°C

Capacitance drift

±(0.5% +0.1pF)

RoHs:Konform

Ja

100000V/µs dV/dt Pulse capability minimum

 © Amidon.de-Profi-Electronic Kuhna -2017

Bitte Lupe klicken

© 2018 Amidon.de - All Rights Reserved

Glimmer-Kondensatoren 27 pF

Anwendungen

Verteidigung, Militär und Luft- & Raumfahrt

Baureihe: CD15

The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.

  • -200 to 200ppm/°C Temperature coefficient
  • ±(0.5% +0.1pF) Capacitance drift

    100000V/µs dV/dt Pulse capability minimumDimensions meet EIA RS153B specification
  • Non-flammable units that meet IEC 695-2-2



    Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.

    Produktspezifikation

    Kapazität

    27 pF

    Produktpalette

    Baureihe CD 15

    Kondensatoranschlüsse

    Radial bedrahtet

    Betriebstemperatur min.

    -55 °C

    Betriebstemperatur max.

    125 °C

    Kapazitätstoleranz

    ±2%

    Nennspannung

    500V

    Anschlussabstand

    5,9 mm

    Breite

    11,4 mm

    Ø Anschluß

    0,6 mm

    Temperatur-Coeffizent

    +100ppm/°C

    -20ppm/°C

    Capacitance drift

    ±(0.5% +0.1pF)

    RoHs:Konform

    Ja

    100000V/µs dV/dt Pulse capability minimum

    Temperaturbereich-55°C bis + 125°C

    *    Auch bei sehr hohen Frequenzen sehr kleine Verluste

    *      Linearer Temperaturgang

    *      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

    *      Max. Betriebsspannung: 500 V

    *      Toleranz: ± 2 %

    *      Rastermaß: 5,9 mm

    *      RoHS : konform

    *      Kondensator: Dielektrisch: Sivered Mica

    *      Gehäusetyp: Radial





    Glimmer-Kondensatoren 33 pF

    Glimmer-Kondensatoren 33 pF - 500V

    Anwendungen

    Verteidigung, Militär und Luft- & Raumfahrt

    Baureihe: CD10

    The CD10CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.



    • -200 to 200ppm/°C Temperature coefficient
    • ±(0.5% +0.1pF) Capacitance drift
    • 100000V/µs dV/dt Pulse capability minimumDimensions meet EIA RS153B specification
    • Non-flammable units that meet IEC 695-2-2

      • Glimmer Kondensator - Für frequenzstabile  HF-Anwendungen

      Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.

      Produktspezifikation

           Kapazität

           33 pF

           Produktpalette

           Baureihe CD 10

           Kondensatoranschlüsse

            Radial bedrahtet

           Betriebstemperatur min.

           -55 °C

           Betriebstemperatur max.

           125 °C

           Kapazitätstoleranz

           ±2%

           Nennspannung

           500V

           Anschlussabstand

            5,9 mm

           Breite

           11,4 mm

           Ø Anschluß

           0,6 mm

           Temperatur-Coeffizent

           +100ppm/°C

           -20ppm/°C

           Capacitance drift

           ±(0.5% +0.1pF)

           RoHs:Konform

            Ja

               100000V/µs dV/dt Pulse capability minimum

      Temperaturbereich-55°C bis + 125°C

      *    Auch bei sehr hohen Frequenzen sehr kleine Verluste

      *      Linearer Temperaturgang

      *      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

      *      Max. Betriebsspannung: 500 V

      *      Toleranz: ± 5 %

      *      Rastermaß: 5,9 mm

      *      RoHS : konform

      *      Kondensator: Dielektrisch: Sivered Mica

      *      Gehäusetyp: Radial

      Anwendung: Takt & Timing, Industrie

      Glimmer-Kondensatoren 39 pF

      Glimmer-Kondensatoren 39 pF - 500V

      Anwendungen

      Verteidigung, Militär und Luft- & Raumfahrt

      Baureihe: CD15

      The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.



      • -200 to 200ppm/°C Temperature coefficient
      • ±(0.5% +0.1pF) Capacitance drift
      • 100000V/µs dV/dt Pulse capability minimumDimensions meet EIA RS153B specification
      • Non-flammable units that meet IEC 695-2-2

      • Glimmer Kondensator - Für frequenzstabile  HF-Anwendungen



      Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.



      Produktspezifikation

      Kapazität

      39 pF

      Produktpalette

      Baureihe CD 15

      Kondensatoranschlüsse

      Radial bedrahtet

      Betriebstemperatur min.

      -55 °C

      Betriebstemperatur max.

      125 °C

      Kapazitätstoleranz

      ±1%

      Nennspannung

      500V

      Anschlussabstand

      5,9 mm

      Breite

      11,4 mm

      Ø Anschluß

      0,6 mm

      Temperatur-Coeffizent

      +100ppm/°C

      -20ppm/°C

      Capacitance drift

      ±(0.5% +0.1pF)

      RoHs:Konform

      Ja

      100000V/µs dV/dt Pulse capability minimum



      Temperaturbereich-55°C bis + 125°C

      *    Auch bei sehr hohen Frequenzen sehr kleine Verluste

      *      Linearer Temperaturgang

      *      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

      *      Max. Betriebsspannung: 500 V

      *      Toleranz: ± 2 %

      *      Rastermaß: 5,9 mm

      *      RoHS : konform

      *      Kondensator: Dielektrisch: Sivered Mica

      *      Gehäusetyp: Radial





      Glimmer-Kondensatoren 47 pF-1%

      Glimmer-Kondensatoren 47 pF - 500V



      Anwendungen

      Verteidigung, Militär und Luft- & Raumfahrt

      Baureihe: CD15

      The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.
      • -200 to 200ppm/°C Temperature coefficient
      • ±(0.5% +0.1pF) Capacitance drift
      • 100000V/µs dV/dt Pulse capability minimum
      • -200 to 200ppm/°C Temperature coefficient Dimensions meet EIA RS153B specification
      • Non-flammable units that meet IEC 695-2-2
      • Glimmer Kondensator - Für frequenzstabile    HF-Anwendungen

        Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.

      Produktspezifikation



           Kapazität

             47 pF

           Produktpalette

             Baureihe CD 15

           Kondensatoranschlüsse

             Radial bedrahtet

           Betriebstemperatur min.

             -55 °C

           Betriebstemperatur max.

             125 °C

           Kapazitätstoleranz

             ±1%

           Nennspannung

             500V DC

           Anschlussabstand

             5,9 mm

          Temperatur-Coeffizent

            -20 to 100ppm/°C

            Capacitance drift

            ±(0.5% +0.1pF)

            RoHs:Konform

             Ja

             100000V/µs dV/dt Pulse capability minimum

      *    Auch bei sehr hohen Frequenzen sehr kleine Verluste

      *      Linearer Temperaturgang

      *      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

      *      Max. Betriebsspannung: 500 V

      *      Toleranz: ± 5 %

      *      Rastermaß: 5,9 mm

      *      RoHS : konform

      *      Kondensator: Dielektrisch: Sivered Mica

      *      Gehäusetyp: Radial

      Glimmer-Kondensatoren 47 pF - 5%

      Glimmer-Kondensatoren 47 pF - 500V



      Anwendungen

      Verteidigung, Militär und Luft- & Raumfahrt

      Baureihe: CD15

      The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.
      • -200 to 200ppm/°C Temperature coefficient
      • ±(0.5% +0.1pF) Capacitance drift
      • 100000V/µs dV/dt Pulse capability minimum
      • -200 to 200ppm/°C Temperature coefficient
      • Glimmer Kondensator - Für frequenzstabile    HF-Anwendungen

      Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für

      Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe

      klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete

      Langzeitstabilität.



            Produktspezifikation

            Kapazität

           47 pF

            Produktpalette

           Baureihe CD 15

            Kondensatoranschlüsse

           Radial bedrahtet

            Betriebstemperatur min.

            -55 °C

            Betriebstemperatur max.

            125 °C

            Kapazitätstoleranz

            ±5%

            Nennspannung

            500V DC

            Anschlussabstand

            5,9 mm

             Temperatur-Coeffizent

             +100ppm/°C

             -20ppm/°C

             Capacitance drift

            ±(0.5% +0.1pF)

             RoHs:Konform

            Ja

             100000V/µs dV/dt Pulse capability minimum



      *    Auch bei sehr hohen Frequenzen sehr kleine Verluste

      *      Linearer Temperaturgang

      *      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

      *      Max. Betriebsspannung: 500 V DC

      *      Toleranz: ± 5 %

      *      Rastermaß: 5,9 mm

      *      RoHS : konform

      *      Kondensator: Dielektrisch: Sivered Mica

      *      Gehäusetyp: Radial



      Glimmer-Kondensatoren 56 pF

      Glimmer-Kondensatoren 56 pF - 500V

      Anwendungen

      Verteidigung, Militär und Luft- & Raumfahrt

      Baureihe: CD15

      The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.
      • -200 to 200ppm/°C Temperature coefficient
      • ±(0.5% +0.1pF) Capacitance drift
      • 100000V/µs dV/dt Pulse capability minimum
      • Glimmer Kondensator - Für frequenzstabile    HF-Anwendungen

      Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.



      Produktspezifikation

      Kapazität

      56 pF

      Produktpalette

      Baureihe CD 15

      Kondensatoranschlüsse

      Radial bedrahtet

      Betriebstemperatur min.

      -55 °C

      Betriebstemperatur max.

      125 °C

      Kapazitätstoleranz

      ±1%

      Nennspannung

      500V

      Anschlussabstand

      5,9 mm

      Breite

      11,4 mm

      Ø Anschluß

      0,6 mm

      Temperatur-Coeffizent

      +100ppm/°C

      -20ppm/°C

      Capacitance drift

      ±(0.5% +0.1pF)

      RoHs:Konform

      Ja

      100000V/µs dV/dt Pulse capability minimum

      *    Auch bei sehr hohen Frequenzen sehr kleine Verluste

      *      Linearer Temperaturgang

      *      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

      *      Max. Betriebsspannung: 500 V

      *      Toleranz: ± 1 %

      *      Rastermaß: 5,9 mm

      *      RoHS : konform

      *      Kondensator: Dielektrisch: Sivered Mica

      *      Gehäusetyp: Radial

      *      Gehäuseart: Radial bedrahtet

      *      Anschlusstyp: Radial Leaded



      Glimmer-Kondensatoren 68 pF

      Glimmer-Kondensatoren 68 pF - 500V

      Verteidigung, Militär und Luft- & Raumfahrt

      Baureihe: CD15

      The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.

      • -200 to 200ppm/°C Temperature coefficient
      • ±(0.5% +0.1pF) Capacitance drift
      • 100000V/µs dV/dt Pulse capability minimum
      • Glimmer Kondensator - Für frequenzstabile    HF-Anwendungen

      Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.

      Produktspezifikation

      Kapazität

      68 pF

      Produktpalette

      Baureihe CD 15

      Kondensatoranschlüsse

      Radial bedrahtet

      Betriebstemperatur min.

      -55 °C

      Betriebstemperatur max.

      125 °C

      Kapazitätstoleranz

      ±1%

      Nennspannung

      500V

      Anschlussabstand

      5,9 mm

      Breite

      11,4 mm

      Ø Anschluß

      0,6 mm

      Temperatur-Coeffizent

      +100ppm/°C

      -20ppm/°C

      Capacitance drift

      ±(0.5% +0.1pF)

      RoHs:Konform

      Ja

      100000V/µs dV/dt Pulse capability minimum

      *    Auch bei sehr hohen Frequenzen sehr kleine Verluste

      *      Linearer Temperaturgang

      *      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

      *      Max. Betriebsspannung: 500 V

      *      Toleranz: ± 1 %

      *      Rastermaß: 5,9 mm

      *      RoHS : konform

      *      Kondensator: Dielektrisch: Sivered Mica

      *      Gehäusetyp: Radial



      Glimmer-Kondensatoren 82 pF

      Glimmer-Kondensatoren 82 pF - 500V



      Glimmer Kondensator - Für frequenzstabile

      HF-Anwendungen

      Kapazität

      Spannung-Einschalt

      Toleranz

      Temp.-Coeffizent

      Breite

      Ø An-schluss

      Raster mm

      Länge An-schluss

      Länge Höhe Außen

      Tiefe Außen

      Serie CD

      82 pF

      500 V DC

      ±1%

      +100ppm/°C-20ppm/°C

      11,4 mm

      0,6 mm

      5,9

      2,54 mm

      9,1 mm

      4,3 mm

      15

      Temperaturbereich

      -55°C bis + 125°C



      *    Auch bei sehr hohen Frequenzen sehr kleine Verluste

      *      Linearer Temperaturgang

      *      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

      *      Max. Betriebsspannung: 500 V

      *      Toleranz: ± 1%

      *      Rastermaß: 5,9 mm

      *      RoHS : konform

      *      Kondensator: Dielektrisch: Sivered Mica

      *      Gehäusetyp: Radial

      *      Gehäuseart: Radial bedrahtet

      *      Anschlusstyp: Radial Leaded



      Glimmer-Kondensatoren 100 pF-1%

      Glimmer-Kondensatoren 100 pF-500V

      Anwendungen

      Verteidigung, Militär und Luft- & Raumfahrt

      Anwendungen

      Verteidigung, Militär und Luft- & Raumfahrt

      Baureihe: CD15

      The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.
      • -200 to 200ppm/°C Temperature coefficient
      • ±(0.5% +0.1pF) Capacitance drift
      • 100000V/µs dV/dt Pulse capability minimum
      • Non-flammable units that meet IEC 695-2-2
      • Glimmer Kondensator - Für frequenzstabile    HF-Anwendungen

      Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.



      Produktspezifikation

      Kapazität

      100 pF

      Produktpalette

      Baureihe CD 15

      Kondensatoranschlüsse

      Radial bedrahtet

      Betriebstemperatur min.

      -55 °C

      Betriebstemperatur max.

      125 °C

      Kapazitätstoleranz

      ±1%

      Nennspannung

      500V

      Anschlussabstand

      5,9 mm

      Breite

      11,4 mm

      Ø Anschluß

      0,6 mm

      Temperatur-Coeffizent

      +100ppm/°C

      -20ppm/°C

      Capacitance drift

      ±(0.5% +0.1pF)

      RoHs:Konform

      Ja

      100000V/µs dV/dt Pulse capability minimum

      *    Auch bei sehr hohen Frequenzen sehr kleine Verluste

      *      Linearer Temperaturgang

      *      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

      *      Max. Betriebsspannung: 500 V

      *      Toleranz: ± 1%

      *      Rastermaß: 5,9 mm

      *      RoHS : konform

      *      Kondensator: Dielektrisch: Sivered Mica

      *      Gehäusetyp: Radial





      Bitte Lupe klicken

      © 2018 Amidon.de - All Rights Reserved

      Glimmer-Kondensatoren 100 pF-5%

      Glimmer-Kondensatoren 100 pF-500V

      Anwendungen

      Verteidigung, Militär und Luft- & Raumfahrt

      Anwendungen

      Verteidigung, Militär und Luft- & Raumfahrt

      Baureihe: CD15

      The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.
      • -200 to 200ppm/°C Temperature coefficient
      • ±(0.5% +0.1pF) Capacitance drift
      • 100000V/µs dV/dt Pulse capability minimum
      • Non-flammable units that meet IEC 695-2-2
      • Glimmer Kondensator - Für frequenzstabile    HF-Anwendungen

      Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.



      Produktspezifikation

      Kapazität

      100 pF

      Produktpalette

      Baureihe CD 15

      Kondensatoranschlüsse

      Radial bedrahtet

      Betriebstemperatur min.

      -55 °C

      Betriebstemperatur max.

      125 °C

      Kapazitätstoleranz

      ±5%

      Nennspannung

      500V

      Anschlussabstand

      5,9 mm

      Breite

      11,4 mm

      Ø Anschluß

      0,6 mm

      Temperatur-Coeffizent

      +100ppm/°C

      -20ppm/°C

      Capacitance drift

      ±(0.5% +0.1pF)

      RoHs:Konform

      Ja

      100000V/µs dV/dt Pulse capability minimum

      *    Auch bei sehr hohen Frequenzen sehr kleine Verluste

      *      Linearer Temperaturgang

      *      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

      *      Max. Betriebsspannung: 500 V

      *      Toleranz: ± 5%

      *      Rastermaß: 5,9 mm

      *      RoHS : konform

      *      Kondensator: Dielektrisch: Sivered Mica

      *      Gehäusetyp: Radial





      Glimmer-Kondensatoren 120 pF

      Glimmer-Kondensatoren 120 pF-500V

      Anwendungen

      Verteidigung, Militär und Luft- & Raumfahrt

      Baureihe: CD15

      The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.
      • -200 to 200ppm/°C Temperature coefficient
      • ±(0.5% +0.1pF) Capacitance drift
      • 100000V/µs dV/dt Pulse capability minimumDimensions meet EIA RS153B specification
      • Non-flammable units that meet IEC 695-2-2

      Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.





      Produktspezifikation

      Kapazität

      120 pF

      Produktpalette

      Baureihe CD 15

      Kondensatoranschlüsse

      Radial bedrahtet

      Betriebstemperatur min.

      -55 °C

      Betriebstemperatur max.

      125 °C

      Kapazitätstoleranz

      ±5%

      Nennspannung

      500V

      Anschlussabstand

      5,9 mm

      Temperatur-Coeffizent

      -200 to 200ppm/°C

      Capacitance drift

      ±(0.5% +0.1pF)

      RoHs:Konform

      Ja

      100000V/µs dV/dt Pulse capability minimum

      Temperaturbereich-55°C bis + 125°C



      *    Auch bei sehr hohen Frequenzen sehr kleine Verluste

      *      Linearer Temperaturgang

      *      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

      *      Max. Betriebsspannung: 500 V

      *      Toleranz: ± 5%

      *      Rastermaß: 5,9 mm

      *      RoHS : konform

      *      Kondensator: Dielektrisch: Sivered Mica





      Glimmer-Kondensatoren 150 pF - 1%

      Glimmer-Kondensatoren 150 pF-500V-1%

      Anwendungen

      Verteidigung, Militär und Luft- & Raumfahrt

      Baureihe: CD15

      The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.
      • -200 to 200ppm/°C Temperature coefficient
      • ±(0.5% +0.1pF) Capacitance drift
      • 100000V/µs dV/dt Pulse capability minimumDimensions meet EIA RS153B specification
      • Non-flammable units that meet IEC 695-2-2

      Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.



      Produktspezifikation

      Kapazität

      150 pF

      Produktpalette

      Baureihe CD 15

      Kondensatoranschlüsse

      Radial bedrahtet

      Betriebstemperatur min.

      -55 °C

      Betriebstemperatur max.

      125 °C

      Kapazitätstoleranz

      ±1%

      Nennspannung

      500V

      Anschlussabstand

      5,9 mm

      Temperatur-Coeffizent

      -200 to 200ppm/°C

      Capacitance drift

      ±(0.5% +0.1pF)

      RoHs:Konform

      Ja

      100000V/µs dV/dt Pulse capability minimum

      Temperaturbereich-55°C bis + 125°C

      *    Auch bei sehr hohen Frequenzen sehr kleine Verluste

      *      Linearer Temperaturgang

      *      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

      *      Max. Betriebsspannung: 500 V

      *      Toleranz: ± 1%

      *      Rastermaß: 5,9 mm

      *      RoHS : konform

      *      Kondensator: Dielektrisch: Sivered Mica

      *      Gehäusetyp: Radial





      Glimmer-Kondensatoren 150 pF - 5%

      Glimmer-Kondensatoren 150 pF-500V-5%

      Anwendungen

      Verteidigung, Militär und Luft- & Raumfahrt

      Baureihe: CD15

      The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.
      • -200 to 200ppm/°C Temperature coefficient
      • ±(0.5% +0.1pF) Capacitance drift
      • 100000V/µs dV/dt Pulse capability minimumDimensions meet EIA RS153B specification
      • Non-flammable units that meet IEC 695-2-2

      Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.



      Produktspezifikation

      Kapazität

      150 pF

      Produktpalette

      Baureihe CD 15

      Kondensatoranschlüsse

      Radial bedrahtet

      Betriebstemperatur min.

      -55 °C

      Betriebstemperatur max.

      125 °C

      Kapazitätstoleranz

      ±5%

      Nennspannung

      500V

      Anschlussabstand

      5,9 mm

      Temperatur-Coeffizent

      -200 to 200ppm/°C

      Capacitance drift

      ±(0.5% +0.1pF)

      RoHs:Konform

      Ja

      100000V/µs dV/dt Pulse capability minimum

      Temperaturbereich-55°C bis + 125°C

      *    Auch bei sehr hohen Frequenzen sehr kleine Verluste

      *      Linearer Temperaturgang

      *      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

      *      Max. Betriebsspannung: 500 V

      *      Toleranz: ± 5%

      *      Rastermaß: 5,9 mm

      *      RoHS : konform

      *      Kondensator: Dielektrisch: Sivered Mica

      *      Gehäusetyp: Radial





      Glimmer-Kondensatoren 180 pF

      Glimmer-Kondensatoren 180 pF - 1% - 500V

      Anwendungen

      Verteidigung, Militär und Luft- & Raumfahrt

      Baureihe: CD15

      The CD15CD100JO3F is a radial leaded silvered Mica Capacitor with epoxy case and copper clad steel, nickel undercoat, 100% tin finish terminals. The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.
      • -200 to 200ppm/°C Temperature coefficient
      • ±(0.5% +0.1pF) Capacitance drift
      • 100000V/µs dV/dt Pulse capability minimumDimensions meet EIA RS153B specification
      • Non-flammable units that meet IEC 695-2-2
      • Anwendungen:

        Verteidigung, Militär und Luft- & Raumfahrt

        Glimmer Kondensator - Für Frequenzstabile  HF-Anwendungen

      Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.

      Produktspezifikation

      Kapazität

      180 pF

      Produktpalette

      Baureihe CD 15

      Kondensatoranschlüsse

      Radial bedrahtet

      Betriebstemperatur min.

      -55 °C

      Betriebstemperatur max.

      125 °C

      Kapazitätstoleranz

      ±1%

      Nennspannung

      500V

      Anschlussabstand

      5,9 mm

      Breite

      11,4 mm

      Ø Anschluß

      0,6 mm

      Temperatur-Coeffizent

      +100ppm/°C

      -20ppm/°C

      Capacitance drift

      ±(0.5% +0.1pF)

      RoHs:Konform

      Ja

      100000V/µs dV/dt Pulse capability minimum

      *    Auch bei sehr hohen Frequenzen sehr kleine Verluste

      *      Linearer Temperaturgang

      *      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

      *      Max. Betriebsspannung: 500 V

      *      Toleranz: ± 1%

      *      Rastermaß: 5,9 mm

      *      RoHS : konform

      *      Kondensator: Dielektrisch: Sivered Mica

      *      Gehäusetyp: Radial

      *      Gehäuseart: Radial bedrahtet

      *      Anschlusstyp: Radial Leaded



      Glimmer-Kondensatoren 200 pF-5%

      Glimmer-Kondensatoren 200 pF-500V

      Glimmerkondensator, Standard, getaucht, 200 pF, 500 V,

       ± 5%, Baureihe CD15, Radial bedrahtet

      The CD15 series standard dipped silvered mica capacitor is the first choice for timing and close tolerance applications.

      • 0 to 70ppm/°C Temperature coefficient
      • ±(0.05% +0.1pF) Capacitance drift
      • 100000V/µs dV/dt Pulse capability minimum

      Anwendungen:

      Verteidigung, Militär und Luft- & Raumfahrt

      Glimmer Kondensator - Für Frequenzstabile  HF-Anwendungen

      Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.



      Produktspezifikation

      Kapazität

      200 pF

      Produktpalette

      Baureihe CD 15

      Kondensatoranschlüsse

      Radial bedrahtet

      Betriebstemperatur min.

      -55 °C

      Betriebstemperatur max.

      125 °C

      Kapazitätstoleranz

      ±5%

      Nennspannung

      500V

      Anschlussabstand

      5,9 mm

      Breite

      11,4 mm

      Ø Anschluß

      0,6 mm

      Temperatur-Coeffizent

      +100ppm/°C

      -20ppm/°C

      Capacitance drift

      ±(0.5% +0.1pF)

      RoHs:Konform

      Ja

      100000V/µs dV/dt Pulse capability minimum

      Glimmer-Kondensatoren haben eine sehr hohe Güte und sind somit ideal für Hochfrequenzanwendungen geeignet. Weiterhin zeichnen sie sich durch eine hohe klimatische und mechanische Festigkeit aus und besitzen eine ausgezeichnete Langzeitstabilität.

      Temperaturbereich-55°C bis + 125°C

      *    Auch bei sehr hohen Frequenzen sehr kleine Verluste

      *      Linearer Temperaturgang

      *      Als Hochfrequenzanwendung in frequenzstabilen Schaltungen sowie als Messnormal prädestiniert

      *      Max. Betriebsspannung: 500 V

      *      Toleranz: ± 5%

      *      Rastermaß: 5,9 mm

      *      RoHS : konform

      *      Kondensator: Dielektrisch: Sivered Mica

      *      Gehäusetyp: Radial
