DREHKO

Drehkondensatoren

In dieser Kategorie finden Sie Drehko von 2-500 pF. Sowohl einfache Drehko, wie zweifach bis hinzu 3 x 465 pF.  Außerdem einige Typen mit Feintrieb, sowohl für Montagebefestigung, mit Gewinde und auch ohne Gewinde. Nähere Beschreibung siehe unter den einzelnen Drehko.

Sowie: UKW - Drehko - Bausätze.  Alle UKW-Drehko`s 2 KV Spannungsfestigkeit - 6 mm Achse - Achslänge 20 mm



!

UKW-DREHKO

2 FACH- UKW Drehko TYP 1002- 2 X 3-14 pF

Ausverkauft

Drehkondensator 2 fach 3...14pF

Abmessung: Länge 60 mm

Höhe 30 mm

Tiefe 20 mm

Kapazität 2 x 3...14 pF mit Untersetzung 3:1

Achsumdrehung auf 360 Grad begrenzt

Achsdurchmesser Ø 6 mm

liegend in Leiterplatte einzubauen

Befestigung zusätzlich mit 2 M -2,6-Schrauben

 Nur wenige Stücke am Lager .

DREHKO 25

Drehko 2- 35 pF

Siehe Ersatzweise UKW Drehko

Kapazität: 2-40 pF

Fabrikat: Tronser

Befestigung: Schraubenbefestigung

Achse: 6 mm

Achslänge: 15 mm

Einbautiefe: 36 mm

max. Breite: 24 mm

Luftspalt: 0,4 mm

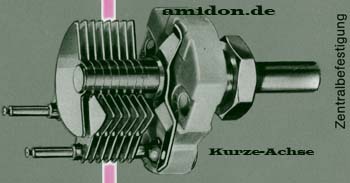

DREHKO 30

DREHKO  2-30 pF

Ausverkauft

DREHKO 30 - Kapazität: 2-30 pF

Ami Befestigung: Schraubenbefestigung mit 2- Überwurfmuttern-(Zenralbefestigung)

Bohrung 10mm und Schraubenbefestigung mit 2 Gewindbolzen durch Keramikplatte.

Achse: 6 mm

Achslänge: 5 mm

Einbautiefe: 45 mm

max. Breite: 25 mm

Höhe: 32mm

Luftspalt: 0,8 mm

DREHKO 55

DREHKO 2 - 55 pF

Siehe Ersatzweise UKW Drehko

Ausverkauft

Kapazität: 2-55 pF

Fabrikat: Tronser

Befestigung: Schraubenbefestigung

Achse: 6 mm

Achslänge: 15 mm

Einbautiefe: 36 mm

max. Breite: 24 mm

Luftspalt: 0,4 mm

DREHKO 65

Drehko 2 - 65 pF

Siehe Ersatzweise UKW Drehko

Ausverkauft

Kapazität: 2-65pF

Variable Befestigung: Schraubenbefestigung mit 2 Gewindbolzen
Höhe: 28mm
Achse: 6 mm
Achslänge: 12 mm
Einbautiefe: 36 mm
max. Breite: 24 mm
Luftspalt: 1,0 mm

DREHKO 65

Drehko 65 pF

Siehe Ersatzweise UKW Drehko

Kapazität: max.65pF

Befestigung: Schraubenbefestigung mit 1 Überwurfmuttern-(Zenralbefestigung)-Bohrung 10mm siehe Bild



Kapazität: ca. 3-65pF

Achse: 6 mm

Achslänge: 5 mm

Einbautiefe: ca31 mm

Länge:21mm

max. Breite:ca.:17mm

Luftspalt: 0,5 mm

Keramikplatte :21mm x17mm

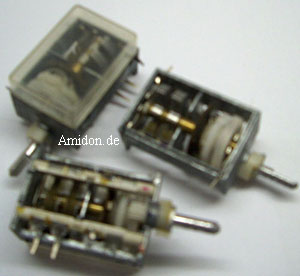

DREHKO 250

2 x 250 pF - Feintrieb 1:3  - 100K-Poti

Zur Zeit nicht lieferbar, wir bemühen uns den Artikel wieder zu bekommen.


2 Fach Drehko

2 x 250 pF - mit Feintrieb 1 : 3

Keramisch isoliert,

Achse: 4 mm mit 100 K Poti für Abstimmanzeige

Maße: Länge: 40 mm (Gesamtlänge inl. Achse 60 mm)

Höhe: 27 mm

Tiefe 30mm

Achse Ø 4mmStator keramisch isoliert

Hersteller-Hoppt

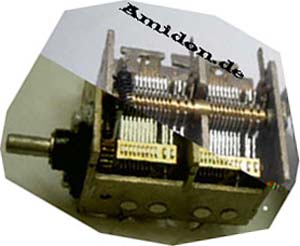

Drehko 320

Drehko - 2x320pF mit Feintrieb 1:3

AM-FM Drehkondensator

AM-FM Drehkondensator 2x320pFmit Feintrieb 1:3

Maße: 37 x 44 x 25 mm

Kugelgelagerte Achse Ø 4 mm

FM 2x 18 pF

AM 2x 320 pF

Stator keramisch isoliert

DREHKO 3 x 465pF -

Zur Zeit nicht lieferbar, wir bemühen uns den Artikel wieder zu bekommen.

Luft- Präzisions - DREHKO - 3 x 465pF

Drehko 465



Kapazität ………….           3x465 pF

Befestigung: 2 mm Löcher mit Innengewinde

Achse: Ø 6 mm

Achslänge: 13 mm

Einbautiefe: 83 mm

Max. Breite: 42

Luftspalt 0,3 mm

Übersetzungsverhältnis 1:1,5

mit angeflanschtem 20 K Poti für eine Abstimmanzeige



Drehko 15-430 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.


Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko 15-430

145 mm

15-430  pF

2.3 KV

22 Stück

22 Stück

63/4
