Standard-Quarze

In der Industrie ist Quarz eines der wichtigsten Minerale und hat sowohl als Baustoff wie auch als Rohstoff für die Keramik-, Glas- und Zementindustrie weltweite Bedeutung. Schwingquarze dienen als Taktgeber in elektronischen Schaltungen und hochpräzisen Uhren.

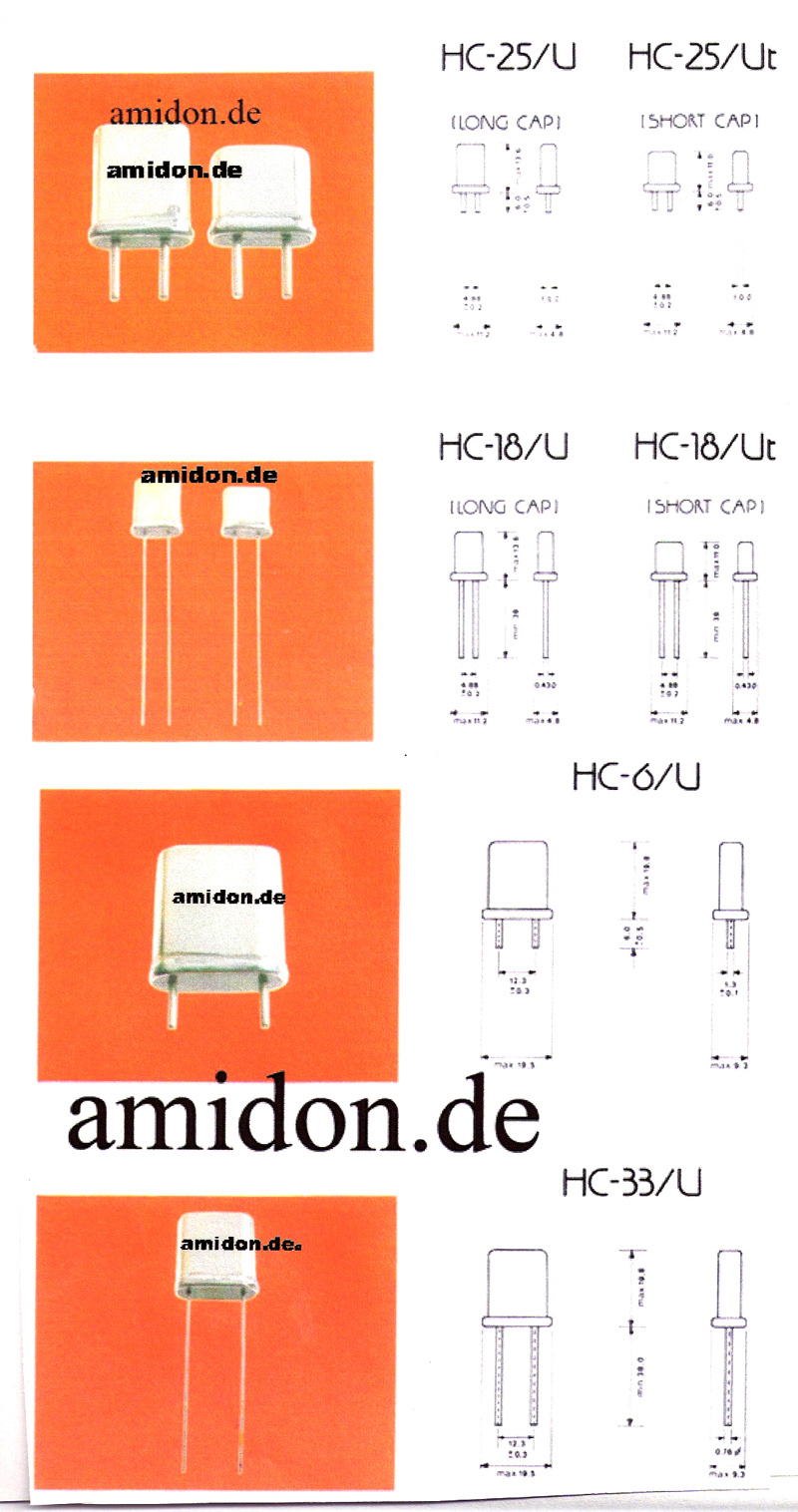

Quarzhalter:



HC18/U - (=HC49/U - HC43/U)



HC25/U - (=HC50/U - HC42/U)



HC 6/U - (=HC48/U - HC36/U)



HC33/U - (=HC51/U - HC47/U)



Alle angegebenen Daten dienen der Orientierung und sind nicht als zugesicherte Eigenschaften anzusehen; beachten Sie bitte die Datenblätter der Hersteller!

Alle Quarze sind - RoHS: konform

!

Mini-Uhrenquarz 0,032768 MHz-L6



Frequenz

0,032768 MHz

Lastkapazität

12,5 pF

Rsmax

50 KΩ

Temperaturkoeffizient max.

-0,04 ppm/°C²

Frequenztoleranz

± 20 ppm

Abmessung (ØxL)

2,0x6,0mm

Gehäuse

TC 26

Mini Uhrenquarz, 0,032768 MHz, TC38

Frequenz

0,032768 MHz

Lastkapazität

10 pF

Rsmax

35 KΩ

Temperaturkoeffizient max.

-0,04 ppm/°C²

Frequenztoleranz

± 20 ppm

Abmessung (ØxL)

3,1x8,0mm

Gehäuse

TC 38



Mini Uhrenquarz 0,032768 MHz SMD

SMD Mini Uhrenquarz



Bauform

MC 306

Frequenz

0,032768 MHz

Rsmax

50 KΩ

Temperaturkoeffizient max

0,04 ppm/°C²

Frequenzstabilität

± 20 ppm

Lastkapazität

12,5 pF

Serienwiderstand

50000 Ω

Gehäuse

SMD

2.0000 MHz HC18/U


Frequenz

2,0 MHz

Modus

Grundton

Rsmax

650 Ω

Temperaturkoeffizient

50 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

32 pF

Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm


2,048MHz HC18/U

Frequenz

2,048 MHz

Modus

Grundton

Rsmax



Temperaturkoeffizient

±30 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität



Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm

2.097152 MHz HC18/U

Frequenz

2,097152 MHz

Modus

Grundton

Rsmax

350 Ω

Temperaturkoeffizient

50 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

32 pF

Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm

2.4576 MHz HC18/U

Frequenz

2,4576 MHz

Modus

Grundton

Rsmax

350 Ω

Temperaturkoeffizient

50 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

32 pF

Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm

2.5000 MHz - HC18 /U

Frequenz

2,5 MHz

Modus

Grundton

Rsmax

350 Ω

Temperaturkoeffizient

50 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

32 pF

Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm

3.0000 MHz- HC18/U

Frequenz

3,0 MHz

Modus

Grundton

Rsmax

150 Ω

Temperaturkoeffizient

50 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

32 pF

Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm

3.0720 MHz - HC18/ U

Frequenz

3,072 MHz

Modus

Grundton

Rsmax

150 Ω

Temperaturkoeffizient

50 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

32 pF

Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm

3.579545 MHz - HC18/U

Frequenz

3,579545 MHz

Modus

Grundton

Rsmax

90 Ω

Temperaturkoeffizient

±30 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

18 pF

Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm

3,579545 MHz - HC49/U

Frequenz

3,579545 MHz

Modus

Grundton

Rsmax

180 Ω

Temperaturkoeffizient

±30 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

18 pF

Gehäuse

HC49U-S/U

Länge

11,5 mm

Breite

5,0 mm

Höhe

3,6 mm

Rastermaß

4,88 mm

3.686411 MHz - HC18/U



Frequenz

3,686411 MHz

Modus

Grundton

Rsmax

100 Ω

Temperaturkoeffizient

±30 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

20 pF

Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm

3.686411 MHz - 49/U

Frequenz

3,686411 MHz

Modus

Grundton

Rsmax

150 Ω

Temperaturkoeffizient

±30 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

16 pF

Gehäuse

HC49U-S/U

Länge

11,5 mm

Breite

5,0 mm

Höhe

3,6 mm

Rastermaß

4,88 mm

3.9321 MHz- HC18/U

Frequenz

3,93216 MHz

Modus

Grundton

Rsmax

100 Ω

Temperaturkoeffizient

±30 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

32 pF

Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm

4.194304 MHz -HC18/U

Frequenz

4,194304 MHz

Modus

Grundton

Rsmax

100 Ω

Temperaturkoeffizient

±30 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

12 pF

Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm

4.1943 MHz - HC49/U

Frequenz

4,194304 MHz

Modus

Grundton

Rsmax

100 Ω

Temperaturkoeffizient

±30 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

12 pF

Gehäuse

HC49U-S/U

Länge

11,5 mm

Breite

5,0 mm

Höhe

3,6 mm

Rastermaß

4,88 mm

4.9152 MHz - HC18/U

Frequenz

4,9152 MHz

Modus

Grundton

Rsmax

70 Ω

Temperaturkoeffizient

±30 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

32 pF

Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm

4.9152 MHz - HC49/U-S

Frequenz

4,9152 MHz

Modus

Grundton

Rsmax

120 Ω

Temperaturkoeffizient

±30 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

32 pF

Gehäuse

HC49U-S/U

Länge

11,5 mm

Breite

5,0 mm

Höhe

3,6 mm

Rastermaß

4,88 mm

5.0688 MHz - HC18/U

Frequenz

5,0688 MHz

Modus

Grundton

Rsmax

50 Ω

Temperaturkoeffizient

±30 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

32 pF

Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm

5,2000-HC18/U

Frequenz

5,2000 MHz

Modus

Grundton

Rsmax

50 Ω

Temperaturkoeffizient

±30 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

32 pF

Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm

6.0000 MHz HC18/U

Frequenz

6,0000 MHz

Modus

Grundton

Rsmax

40 Ω

Temperaturkoeffizient

±30 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

32 pF

Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm


6,0000 MHz - HC49/U-S

Frequenz

6,0000 MHz

Modus

Grundton

Rsmax

80 Ω

Temperaturkoeffizient

±30 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

32 pF

Gehäuse

HC49U-S/U

Länge

11,5 mm

Breite

5,0 mm

Höhe

3,6 mm

Rastermaß

4,88 mm

6.1440 MHz HC18/U

Frequenz

6,1440 MHz

Modus

Grundton

Rsmax

40 Ω

Temperaturkoeffizient

±30 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

32 pF

Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm

6.4000 MHz - HC18/U

Frequenz

6,4000 MHz

Modus

Grundton

Rsmax

40 Ω

Temperaturkoeffizient

±30 ppm

Frequenztoleranz

± 30 ppm

Lastkapazität

32 pF

Gehäuse

HC18/U

Länge

13,46 mm

Breite

11,5 mm

Höhe

4,65 mm

Rastermaß

4,88 mm
