MAGNETIC-BALUN
© 1996 - 2012 Amidon.de ./.Es handelt sich hier bei um ein Qualitätsprodukt der Firma Amidon.de
Bitte klicken Sie die einzelnen "Blauen Kästen" an, dann können Sie die Preise und lieferbaren Artikel ersehen.
Hintergrundwissen zu Balune und "Ununs" (Magnetbalun)
Die weltweit breiteste und umfassendste Auswahl von Symmetrie-Übertrager in Bereich von 1 MHz bis 50 MHz und von 100 Watt bis 5000 Watt.
Balune und „Ununs“ (Magnet-Balun)(Unbalanced, d.h. unsymmetrische Übertrager) gehören zu einer Klasse von Anpassungsschaltungen, die im Amerikanischen als „Transmission Line“- Übertrager bezeichnet werden. Im Gegensatz zu konventionellen Übertragern können sie bei richtiger Auslegung einen äußerst hohen Wirkungsgrad und eine große Bandbreite haben.
Die Wirkungsweise dieser Schaltungen basiert im wesentlichen auf der von Drossel. Ein Balun oder ein Unun ist im Grunde eine Drossel, die den Eingang der Schaltung vom Ausgang trennt, aber den Fluss der Sendeenergie ermöglicht.
Eine Hauptschwierigkeit ist selbst heutzutage noch, dass diese wichtige und sehr beliebte Klasse von Anpassungsschaltungen auf keinem Lehrplan von Fachhochschulen oder Universitäten zu finden ist. Tatsächlich gibt es keine Regeln für die Spezifizierung oder der Prüfung dieser Schaltungen durch irgendwelche professionellen Einrichtungen oder Institute. Das bewirkt, dass praktisch jeder diese Schaltungen als konventionelle und nicht als Transmission line-Übertrager ansieht.
Als Beispiel für die Vielseitigkeit von AMIDON - Ringkernen werden verschiedene Versionen für einen Leistungs - Breitbandübertrager beschrieben, hier werden 2 Beispiele 1:1 und 4:1 Balun genommen. Mit den Bausätzen ist es jedoch nicht nur möglich 1:1 und 4:1 zu machen, sondern auch jede andere Art die man wickeln möchte, wie z.B. 1:1; 1:1,5; 2:1; 3:1; 4:1; 6:1; 9:1; 12:1 oder jede andere gewünschte Wickelart.
Das hängt ganz von der gewünschten Übertragungsverhältnis ab, die man benötigt.
Belastbarkeit: 100 Watt bis 5000 Watt je nach Bausatz.
Frequenzbereich: 1 - 50 MHz bei gutem SWR.
Durchgangsverluste: vernachlässigbar klein.
Lieferbar sind sowohl das seit langem bewährte Kit mit Eisenpulver-Ringkern 100 bis 5000 Watt als auch die etwas neuere Version mit Ferrit-Ringkern FT114, FT140, FT240. Balune mit Ferrit-Ringkernen benötigen ca. 50% weniger Windungen und weisen FT290 allgemein viel bessere Daten auf, sie sind jedoch auch etwas teurer.
1 : 1-Balun
Für einen Balun mit einem Übersetzungsverhältnis von 1 : 1 werden drei Drähte auf eine Länge von ca. 1 m zugeschnitten und mit 10 Windungen trifilar um den ganzen Kern herum (360 ) verteilt gewickelt.

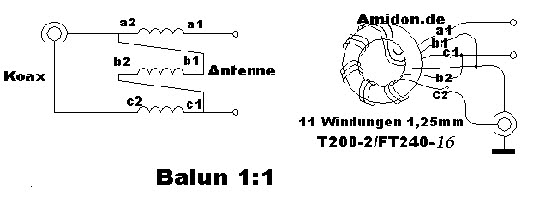

Balun 1: 1 Wickelschema
4 : 1-Balun
Für einen Balun mit einem Übersetzungsverhältnis von 4 : 1 werden mit 2 Drähten 10 bifilar gewickelte Windungen benötigt. Die Windungen sollten über den ganzen Kernumfang verteilt werden.
Bei Übersetzungsverhältnissen ab 4:1 muß wegen der Spannungsfestigkeit ein teflonisierter Draht verwendet werden! Kupfer-Lack-Draht reicht dann nicht mehr aus. Achten Sie bitte auch auf genügend große Drahtstärken! Um bei bi- oder trifilarer Bewicklung gleiche Abstände der Drähte untereinander zu erzielen, können die Drähte vorher auf einem Klebeband (z.B. TESA, Scotch o.ä.) nebeneinander genau festgelegt werden.
Für Empfänger- oder Kleinleistungs-Baluns empfiehlt die amerikanische Fachliteratur die Verdrillung der Drähte.
A C H T U N G : Niemals den Ringkern in einen Schraubstock einspannen!

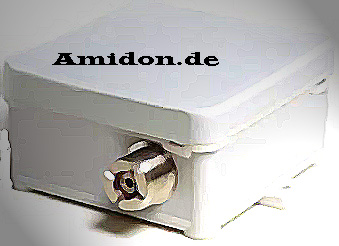

Man erleichtert sich das Wickeln, indem ein Ende der bi- oder trifilar vorbereiteten Drähte in einen Schraubstock einspannt wird und man von der Drahtmitte ausgehend zu beiden Seiten hin wickelt. Bei Außenmontage sollte der Balun zweckmäßigerweise durch ein geeignetes Plastikgehäuse wetterfest gemacht werden; dabei kann mit entsprechender Montage auch gleich eine Zugentlastung (Dipolmittelstück) realisiert werden.
Maßeinheiten:1 yard = 3 Fuß (feet) = 36 Zoll (inches) = 91,4 cm1 Fuß = 12 Zoll = 30,5 cm1 Zoll (inch) = 2,54 cm
© 1996 - 2026 Amidon.de - All Rights Reserved.

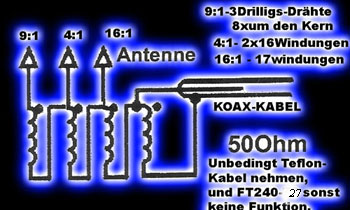

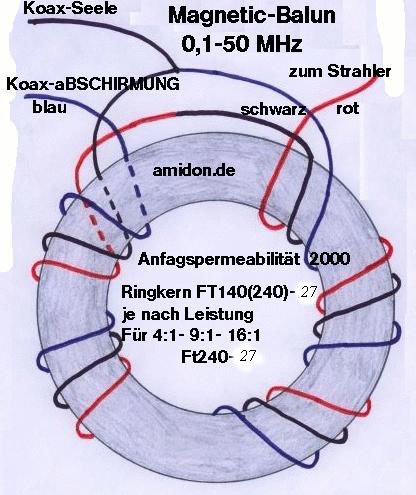

Magnetic - Balun mit drei Ausgängen mit unterschiedlichen Übersetzungsverhältnissen 4:1, 9:1 und 16:1 können Sie sich auch bauen, die passenden Bausätze werden hier angeboten.
Hintergrundwissen zu Balune und "Ununs" (Magnetbalun)
Die weltweit breiteste und umfassendste Auswahl von Symmetrie-Übertrager in Bereich von 1 MHz bis 50 MHz und von 100 Watt bis 5000 Watt.
Balune und „Ununs“ (Magnet-Balun)(Unbalanced, d.h. unsymmetrische Übertrager) gehören zu einer Klasse von Anpassungsschaltungen, die im Amerikanischen als „Transmission Line“- Übertrager bezeichnet werden. Im Gegensatz zu konventionellen Übertragern können sie bei richtiger Auslegung einen äußerst hohen Wirkungsgrad und eine große Bandbreite haben.
Die Wirkungsweise dieser Schaltungen basiert im wesentlichen auf der von Drossel. Ein Balun oder ein Unun ist im Grunde eine Drossel, die den Eingang der Schaltung vom Ausgang trennt, aber den Fluss der Sendeenergie ermöglicht.
Eine Hauptschwierigkeit ist selbst heutzutage noch, dass diese wichtige und sehr beliebte Klasse von Anpassungsschaltungen auf keinem Lehrplan von Fachhochschulen oder Universitäten zu finden ist. Tatsächlich gibt es keine Regeln für die Spezifizierung oder der Prüfung dieser Schaltungen durch irgendwelche professionellen Einrichtungen oder Institute. Das bewirkt, dass praktisch jeder diese Schaltungen als konventionelle und nicht als Transmission line-Übertrager ansieht.
Als Beispiel für die Vielseitigkeit von AMIDON - Ringkernen werden verschiedene Versionen für einen Leistungs - Breitbandübertrager beschrieben, hier werden 2 Beispiele 1:1 und 4:1 Balun genommen. Mit den Bausätzen ist es jedoch nicht nur möglich 1:1 und 4:1 zu machen, sondern auch jede andere Art die man wickeln möchte, wie z.B. 1:1; 1:1,5; 2:1; 3:1; 4:1; 6:1; 9:1; 12:1 oder jede andere gewünschte Wickelart.
Das hängt ganz von der gewünschten Übertragungsverhältnis ab, die man benötigt.
Belastbarkeit: 100 Watt bis 5000 Watt je nach Bausatz.
Frequenzbereich: 1 - 50 MHz bei gutem SWR.
Durchgangsverluste: vernachlässigbar klein.
Lieferbar sind sowohl das seit langem bewährte Kit mit Eisenpulver-Ringkern 100 bis 5000 Watt als auch die etwas neuere Version mit Ferrit-Ringkern FT114, FT140, FT240. Balune mit Ferrit-Ringkernen benötigen ca. 50% weniger Windungen und weisen FT290 allgemein viel bessere Daten auf, sie sind jedoch auch etwas teurer.
1 : 1-Balun
Für einen Balun mit einem Übersetzungsverhältnis von 1 : 1 werden drei Drähte auf eine Länge von ca. 1 m zugeschnitten und mit 10 Windungen trifilar um den ganzen Kern herum (360 ) verteilt gewickelt.
Balun 1: 1 Wickelschema
4 : 1-Balun
Für einen Balun mit einem Übersetzungsverhältnis von 4 : 1 werden mit 2 Drähten 10 bifilar gewickelte Windungen benötigt. Die Windungen sollten über den ganzen Kernumfang verteilt werden.
Bei Übersetzungsverhältnissen ab 4:1 muß wegen der Spannungsfestigkeit ein teflonisierter Draht verwendet werden! Kupfer-Lack-Draht reicht dann nicht mehr aus. Achten Sie bitte auch auf genügend große Drahtstärken! Um bei bi- oder trifilarer Bewicklung gleiche Abstände der Drähte untereinander zu erzielen, können die Drähte vorher auf einem Klebeband (z.B. TESA, Scotch o.ä.) nebeneinander genau festgelegt werden.
Für Empfänger- oder Kleinleistungs-Baluns empfiehlt die amerikanische Fachliteratur die Verdrillung der Drähte.
A C H T U N G : Niemals den Ringkern in einen Schraubstock einspannen!
Man erleichtert sich das Wickeln, indem ein Ende der bi- oder trifilar vorbereiteten Drähte in einen Schraubstock einspannt wird und man von der Drahtmitte ausgehend zu beiden Seiten hin wickelt. Bei Außenmontage sollte der Balun zweckmäßigerweise durch ein geeignetes Plastikgehäuse wetterfest gemacht werden; dabei kann mit entsprechender Montage auch gleich eine Zugentlastung (Dipolmittelstück) realisiert werden.
Maßeinheiten:1 yard = 3 Fuß (feet) = 36 Zoll (inches) = 91,4 cm1 Fuß = 12 Zoll = 30,5 cm1 Zoll (inch) = 2,54 cm
© 1996 - 2026 Amidon.de - All Rights Reserved.

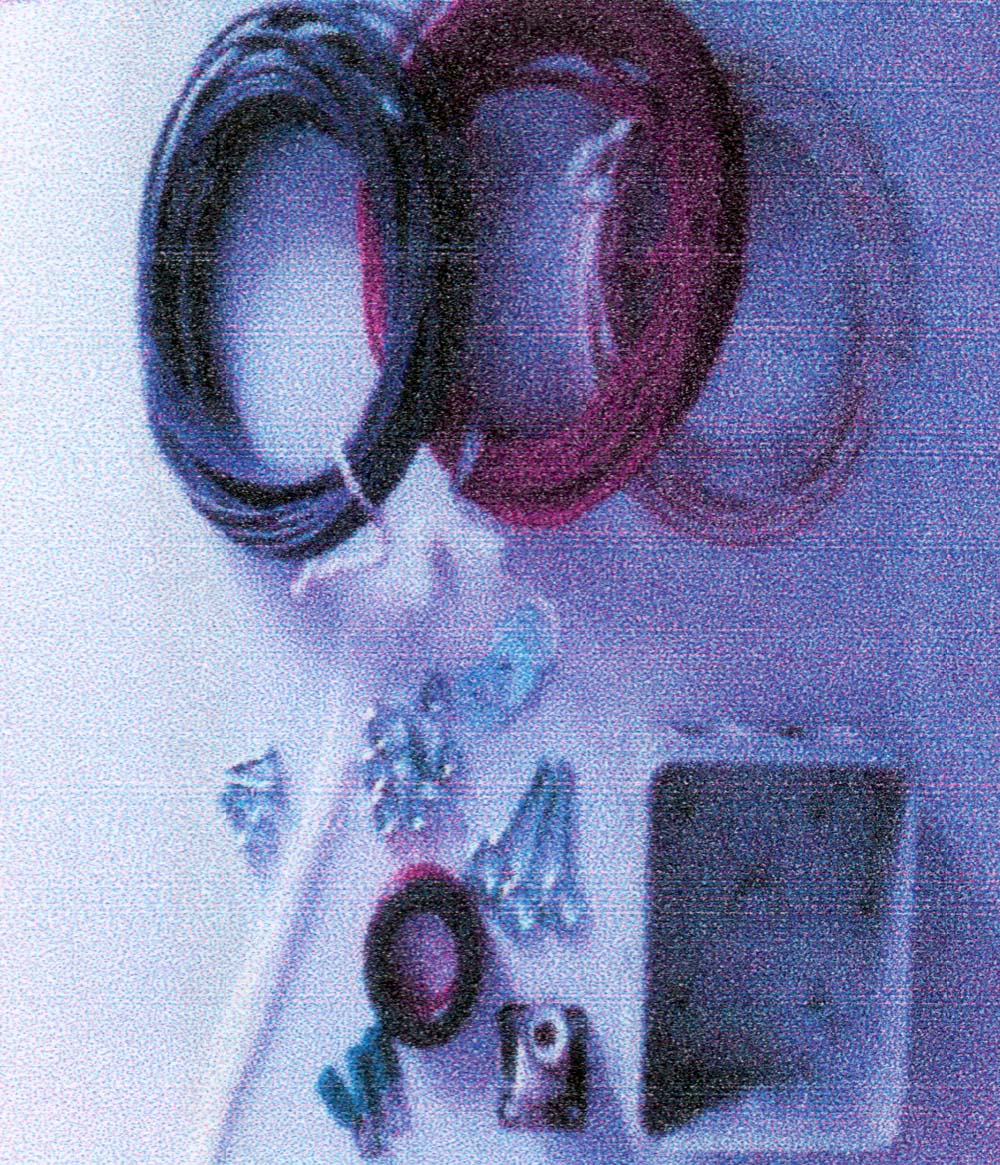

In allen Bauteilesätze sind folgende Teile enthalten:
Anschluss PL-Norm, Passender Ringkern für die jeweilige Leisung-(Watt), je nach Typ FT-xx--27, (Sonderanfertigung der Fa. Amidon)Wickeldraht- Stecker,- Buchse, - Gehäuse, ca. 400 Seitiges Handbuch-auf CD, technische Daten, Wickelanleitung, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!!
