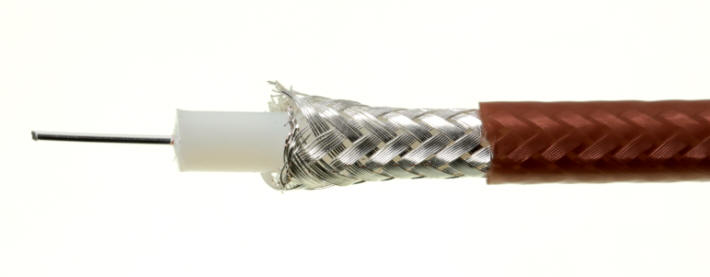

RG 179 B/U

RG 179 B/U; ein 75 Ohm PTFE-Koaxialkabel
a PTFE-coaxcable 75 Ohm

Datenblatt des PTFE-Kabels RG 179
data-sheet of RG 179

Innenleiter

center conductor

Stahldraht, Cu-plattiert,
versilbert, 7 x 0,12 mm

steal, copper and silver plated

Isolation
insulation

1,55 mm PTFE ±0,1

Außenleiter
outer conductor

CU-Geflecht, versilbert,
94 % Bedeckung
copper braid, silver plated, coverage 94%

Mantel
sheath

2,5 mm FEP ±0,1

Verlegeradius
bending radius install.

15 mm

Biegeradius
bending radius in use

35 mm

Elektrische Eigenschaften
electrical characteristics

Wellenwiderstand
impedance

75 Ohm ± 2

maximale Frequenz
max. frequency

1 GHz

Kapazität
capacity

63 pF/m

Verkürzungsfaktor (v/c)
velocity ratio

0,7

Testspannung

2000 V eff

Koronaspannung
corona voltage

1,2 KV eff

Frequenzgang

Max. 3 GHz

Verkürzungsfaktor (v/c)
velocity ratio

0,7

Schirmungsmaß
screening

> 40 dB @ 1 GHz

Dämpfung bei 20°C dB / 100 m
attenuation

1,0 MHz	3,0 dB
5,0 MHz	10,0 dB
10 MHz	12,0 dB
50 MHz	15,0 dB	510 Watt
100 MHz	21,0 dB
200 MHz	39,0 dB
300 MHz	41,0 dB	210 Watt
400 MHz	56,0 dB
500 MHz	57,0 dB	160 Watt
800 MHz	73,0 dB	130 Watt
900 MHz	93,0 dB	120 Watt
1000 MHz	83,0 dB	115 Watt
1200 MHz	98,0 dB	81 Watt
1500 MHz	110,0 dB	72 Watt

Gleichstromwiderstand
resistor DC

Innenleiter

84 Ohm/km

inner conductor

Außenleiter

76 Ohm/Km
outer conductor

Mechanische Eigenschaften
mecanical characteristics

Biegeradius min.
bending radius

10 mm

Gewicht
weight

13,3 kg/km

Kupferanteil
copper content

3,6 km/km

Temperaturbereich
temperature range

Betrieb -55°C --- 200°C
in use

Teflon® ist ein eingetragenes Warenzeichen der Fa. Du Pont für Polytetrafluorethylen (PTFE)

RG 179 B/U

RG 179 B/U; ein 75 Ohm PTFE-Koaxialkabel
a PTFE-coaxcable 75 Ohm

Datenblatt des PTFE-Kabels RG 179
data-sheet of RG 179

Innenleiter

center conductor

Stahldraht, Cu-plattiert,
versilbert, 7 x 0,12 mm

steal, copper and silver plated

Isolation
insulation

1,55 mm PTFE ±0,1

Außenleiter
outer conductor

CU-Geflecht, versilbert,
94 % Bedeckung
copper braid, silver plated, coverage 94%

Mantel
sheath

2,5 mm FEP ±0,1

Verlegeradius
bending radius install.

15 mm

Biegeradius
bending radius in use

35 mm

Elektrische Eigenschaften
electrical characteristics

Wellenwiderstand
impedance

75 Ohm ± 2

maximale Frequenz
max. frequency

1 GHz

Kapazität
capacity

63 pF/m

Verkürzungsfaktor (v/c)
velocity ratio

0,7

Testspannung

2000 V eff

Koronaspannung
corona voltage

1,2 KV eff

Frequenzgang

Max. 3 GHz

Verkürzungsfaktor (v/c)
velocity ratio

0,7

Schirmungsmaß
screening

> 40 dB @ 1 GHz

Dämpfung bei 20°C dB / 100 m
attenuation

1,0 MHz	3,0 dB
5,0 MHz	10,0 dB
10 MHz	12,0 dB
50 MHz	15,0 dB	510 Watt
100 MHz	21,0 dB
200 MHz	39,0 dB
300 MHz	41,0 dB	210 Watt
400 MHz	56,0 dB
500 MHz	57,0 dB	160 Watt
800 MHz	73,0 dB	130 Watt
900 MHz	93,0 dB	120 Watt
1000 MHz	83,0 dB	115 Watt
1200 MHz	98,0 dB	81 Watt
1500 MHz	110,0 dB	72 Watt

Gleichstromwiderstand
resistor DC

Innenleiter

84 Ohm/km

inner conductor

Außenleiter

76 Ohm/Km
outer conductor

Mechanische Eigenschaften
mecanical characteristics

Biegeradius min.
bending radius

10 mm

Gewicht
weight

13,3 kg/km

Kupferanteil
copper content

3,6 km/km

Temperaturbereich
temperature range

Betrieb -55°C --- 200°C
in use

Teflon® ist ein eingetragenes Warenzeichen der Fa. Du Pont für Polytetrafluorethylen (PTFE)

RG 188 A/U

RG 188 A/U; ein 50 Ohm PTFE-Koaxialkabel

a PTFE coaxcable of 50 Ohm

Datenbaltt RG 188 A/U
data-sheet of RG 188 A/U

Fertigung
production

gemäß Mil-C-17G
according to MIL-C-17G

Leitermaterial
conductor material

Stahldraht Cu-plattiert
steal, copper plated

Isolation
insulation

7 x 0,16 mm

Leiterquerschnitt
Ø

Ø 0,14 mm²

Dielektrikum
insulation

PTFE Temperatur:-90° ... +200°C
temperature

Abschirmung
screening material

15x5x0,1 mm SPC
SPC = Stahldraht, Cu-plattiert
SPC = steel wire, copper plated

Verlegeradius
radius of installation

15 mm

Biegeradius
bending radius in use

39 mm

Dielektrikum
insulation

Ø 1,95 mm

Kabel-Mantel
sheath material

FEB

Farbe
colour

weiß

Elektrische Eigenschaften
electrical characteristics

Wellenwiderstand
impedance

50 Ohm ± 2

Kapazität
capacity

95 pF/m

Verkürzungsfaktor (v/c)
velocity ratio

0,7

Prüfspannung
test voltage

2000 V eff

Dämpfung und Leistung
attenuation and power rating

Frequenz Frequncy	Dämpfung attenuation	Leistung Power-rating
Megahertz	dB/100m	Watt
200 MHz	35 dB	400 Watt

500 MHz

57 dB

250 Watt

800 MHz

74 dB

200 Watt

1200 MHz

93 dB

160 Watt

1800 MHz

117 dB

130 Watt

2400 MHz

137 dB

115 Watt

3000 MHz

156 dB

100 Watt

Teflon® ist ein eingetragenes Warenzeichen der Fa. Du Pont für Polytetrafluorethylen (PTFE)

RG 188 A/U

RG 188 A/U; ein 50 Ohm PTFE-Koaxialkabel

a PTFE coaxcable of 50 Ohm

Datenbaltt RG 188 A/U
data-sheet of RG 188 A/U

Fertigung
production

gemäß Mil-C-17G
according to MIL-C-17G

Leitermaterial
conductor material

Stahldraht Cu-plattiert
steal, copper plated

Isolation
insulation

7 x 0,16 mm

Leiterquerschnitt
Ø

Ø 0,14 mm²

Dielektrikum
insulation

PTFE Temperatur:-90° ... +200°C
temperature

Abschirmung
screening material

15x5x0,1 mm SPC
SPC = Stahldraht, Cu-plattiert
SPC = steel wire, copper plated

Verlegeradius
radius of installation

15 mm

Biegeradius
bending radius in use

39 mm

Dielektrikum
insulation

Ø 1,95 mm

Kabel-Mantel
sheath material

FEB

Farbe
colour

weiß

Elektrische Eigenschaften
electrical characteristics

Wellenwiderstand
impedance

50 Ohm ± 2

Kapazität
capacity

95 pF/m

Verkürzungsfaktor (v/c)
velocity ratio

0,7

Prüfspannung
test voltage

2000 V eff

Dämpfung und Leistung
attenuation and power rating

Frequenz Frequncy	Dämpfung attenuation	Leistung Power-rating
Megahertz	dB/100m	Watt
200 MHz	35 dB	400 Watt

500 MHz

57 dB

250 Watt

800 MHz

74 dB

200 Watt

1200 MHz

93 dB

160 Watt

1800 MHz

117 dB

130 Watt

2400 MHz

137 dB

115 Watt

3000 MHz

156 dB

100 Watt

Teflon® ist ein eingetragenes Warenzeichen der Fa. Du Pont für Polytetrafluorethylen (PTFE)

RG 188 A/U

RG 188 A/U; ein 50 Ohm PTFE-Koaxialkabel

a PTFE coaxcable of 50 Ohm

Datenbaltt RG 188 A/U
data-sheet of RG 188 A/U

Fertigung
production

gemäß Mil-C-17G
according to MIL-C-17G

Leitermaterial
conductor material

Stahldraht Cu-plattiert
steal, copper plated

Isolation
insulation

7 x 0,16 mm

Leiterquerschnitt
Ø

Ø 0,14 mm²

Dielektrikum
insulation

PTFE Temperatur:-90° ... +200°C
temperature

Abschirmung
screening material

15x5x0,1 mm SPC
SPC = Stahldraht, Cu-plattiert
SPC = steel wire, copper plated

Verlegeradius
radius of installation

15 mm

Biegeradius
bending radius in use

39 mm

Dielektrikum
insulation

Ø 1,95 mm

Kabel-Mantel
sheath material

FEB

Farbe
colour

weiß

Elektrische Eigenschaften
electrical characteristics

Wellenwiderstand
impedance

50 Ohm ± 2

Kapazität
capacity

95 pF/m

Verkürzungsfaktor (v/c)
velocity ratio

0,7

Prüfspannung
test voltage

2000 V eff

Dämpfung und Leistung
attenuation and power rating

Frequenz Frequncy	Dämpfung attenuation	Leistung Power-rating
Megahertz	dB/100m	Watt
200 MHz	35 dB	400 Watt

500 MHz

57 dB

250 Watt

800 MHz

74 dB

200 Watt

1200 MHz

93 dB

160 Watt

1800 MHz

117 dB

130 Watt

2400 MHz

137 dB

115 Watt

3000 MHz

156 dB

100 Watt

Teflon® ist ein eingetragenes Warenzeichen der Fa. Du Pont für Polytetrafluorethylen (PTFE)

RG 188 A/U

RG 188 A/U; ein 50 Ohm PTFE-Koaxialkabel

a PTFE coaxcable of 50 Ohm

Datenbaltt RG 188 A/U
data-sheet of RG 188 A/U

Fertigung
production

gemäß Mil-C-17G
according to MIL-C-17G

Leitermaterial
conductor material

Stahldraht Cu-plattiert
steal, copper plated

Isolation
insulation

7 x 0,16 mm

Leiterquerschnitt
Ø

Ø 0,14 mm²

Dielektrikum
insulation

PTFE Temperatur:-90° ... +200°C
temperature

Abschirmung
screening material

15x5x0,1 mm SPC
SPC = Stahldraht, Cu-plattiert
SPC = steel wire, copper plated

Verlegeradius
radius of installation

15 mm

Biegeradius
bending radius in use

39 mm

Dielektrikum
insulation

Ø 1,95 mm

Kabel-Mantel
sheath material

FEB

Farbe
colour

weiß

Elektrische Eigenschaften
electrical characteristics

Wellenwiderstand
impedance

50 Ohm ± 2

Kapazität
capacity

95 pF/m

Verkürzungsfaktor (v/c)
velocity ratio

0,7

Prüfspannung
test voltage

2000 V eff

Dämpfung und Leistung
attenuation and power rating

Frequenz Frequncy	Dämpfung attenuation	Leistung Power-rating
Megahertz	dB/100m	Watt
200 MHz	35 dB	400 Watt

500 MHz

57 dB

250 Watt

800 MHz

74 dB

200 Watt

1200 MHz

93 dB

160 Watt

1800 MHz

117 dB

130 Watt

2400 MHz

137 dB

115 Watt

3000 MHz

156 dB

100 Watt

Teflon® ist ein eingetragenes Warenzeichen der Fa. Du Pont für Polytetrafluorethylen (PTFE)

RG 8 / RG 213UBC

Koaxialkabel RG 8 / RG 213UBC - 5 Meter

Der aufwendige Innenaufbau, sowie PE-Isolation und PVC-Mantel garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Technische Daten RG 8/RG213
Durchmesser			Ø 10,0 mm
Kabeltyp			PVC-Mantel
Impedanz			50 Ohm
v/c			0,66
Kg je 100 m			15,5
Isolation			Ø 6,4 / PE
Kapazität pF/m			101
Biegeradius min			50 mm
Innenleiter		Cu-Litze blank Ø			Ø 7x0,7mm
Schleifwiderstand max.(Ohm/KM)		12
Dämpfungen in dB/100 m
10 MHz	2,0 dB			1000 MHz		27,5 dB
28MHz	3,1 dB
100 MHz	7,8 dB
500 MHz	17,8 dB

Was ist Military Norm MIL?

Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.Gutes RG 213 U muss eine Kupferzahl von 80 besitzen, das heißt; in einem Kilometer RG 213 U sind 80 kg Kupfer enthalten.

RG 8 / RG 213 UBC

Koaxialkabel RG 8 / RG 213UBC - 10 Meter

Der aufwendige Innenaufbau, sowie PE-Isolation und PVC-Mantel garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Technische Daten RG 8/RG213
Durchmesser			Ø 10,0 mm
Kabeltyp			PVC-Mantel
Impedanz			50 Ohm
v/c			0,66
Kg je 100 m			15,5
Isolation			Ø 6,4 / PE
Kapazität pF/m			101
Biegeradius min			50 mm
Innenleiter		Cu-Litze blank Ø			Ø 7x0,7mm
Schleifwiderstand max.(Ohm/KM)		12
Dämpfungen in dB/100 m
10 MHz	2,0 dB			1000 MHz		27,5 dB
28MHz	3,1 dB
100 MHz	7,8 dB
500 MHz	17,8 dB

Was ist Military Norm MIL?

Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.Gutes RG 213 U muss eine Kupferzahl von 80 besitzen, das heißt; in einem Kilometer RG 213 U sind 80 kg Kupfer enthalten.

RG 8 / RG 213 UBC

Koaxialkabel RG 8 / RG 213UBC - 25 Meter

Der aufwendige Innenaufbau, sowie PE-Isolation und PVC-Mantel garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Technische Daten RG 8/RG213
Durchmesser			Ø 10,0 mm
Kabeltyp			PVC-Mantel
Impedanz			50 Ohm
v/c			0,66
Kg je 100 m			15,5
Isolation			Ø 6,4 / PE
Kapazität pF/m			101
Biegeradius min			50 mm
Innenleiter		Cu-Litze blank Ø			Ø 7x0,7mm
Schleifwiderstand max.(Ohm/KM)		12
Dämpfungen in dB/100 m
10 MHz	2,0 dB			1000 MHz		27,5 dB
28MHz	3,1 dB
100 MHz	7,8 dB
500 MHz	17,8 dB

Was ist Military Norm MIL?

Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.Gutes RG 213 U muss eine Kupferzahl von 80 besitzen, das heißt; in einem Kilometer RG 213 U sind 80 kg Kupfer enthalten.

RG 8 / RG 213 UBC

Koaxialkabel RG 8 / RG 213UBC - 50 Meter

Der aufwendige Innenaufbau, sowie PE-Isolation und PVC-Mantel garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Technische Daten RG 8/RG213
Durchmesser			Ø 10,0 mm
Kabeltyp			PVC-Mantel
Impedanz			50 Ohm
v/c			0,66
Kg je 100 m			15,5
Isolation			Ø 6,4 / PE
Kapazität pF/m			101
Biegeradius min			50 mm
Innenleiter		Cu-Litze blank Ø			Ø 7x0,7mm
Schleifwiderstand max.(Ohm/KM)		12
Dämpfungen in dB/100 m
10 MHz	2,0 dB			1000 MHz		27,5 dB
28MHz	3,1 dB
100 MHz	7,8 dB
500 MHz	17,8 dB

Was ist Military Norm MIL?

Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.Gutes RG 213 U muss eine Kupferzahl von 80 besitzen, das heißt; in einem Kilometer RG 213 U sind 80 kg Kupfer enthalten.

RG 8 / RG 213 UBC

Koaxialkabel RG 8 / RG 213UBC - 100 Meter

Der aufwendige Innenaufbau, sowie PE-Isolation und PVC-Mantel garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Technische Daten RG 8/RG213
Durchmesser			Ø 10,0 mm
Kabeltyp			PVC-Mantel
Impedanz			50 Ohm
v/c			0,66
Kg je 100 m			15,5
Isolation			Ø 6,4 / PE
Kapazität pF/m			101
Biegeradius min			50 mm
Innenleiter		Cu-Litze blank Ø			Ø 7x0,7mm
Schleifwiderstand max.(Ohm/KM)		12
Dämpfungen in dB/100 m
10 MHz	2,0 dB			1000 MHz		27,5 dB
28MHz	3,1 dB
100 MHz	7,8 dB
500 MHz	17,8 dB

Was ist Military Norm MIL?

Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.Gutes RG 213 U muss eine Kupferzahl von 80 besitzen, das heißt; in einem Kilometer RG 213 U sind 80 kg Kupfer enthalten.

RG 213 U MIL C 17 F, ein 50 Ohm Koaxialkabel

Unser RG 213 U ist ein Produkt, das nach MIL C 17 F gefertigt wird. Ein sehr dicht gearbeitetes Geflecht sorgt für ein gutes Schirmungsmaß von ca. 60 dB.

Unser RG 213 U hat eine Bruchlast von 215 N.

Was ist Military Norm MIL - C - 17?
Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.

Gutes RG 213 U muss eine Kupferzahl von 80 besitzen, das heißt; in einem Kilometer RG 213 U sind 80 kg Kupfer enthalten.

Es befinden sich RG 213-Kabel auf dem Markt, die nicht die Bezeichnung RG 213 U MIL C17F tragen. In der Regel sind diese Kabel viel leichter als RG 213 U, da ihr Kupferanteil ca. 60 kg je Kilometer beträgt.

Diese nicht mit dem Stempel RG 213/U versehenen Kabel sind außerdem nicht 10,3 mm dick, so dass bei der Montage von Normsteckern Probleme vorprogrammiert sind.

Kabel ist- RoHS: konform

RG 213 U

RG 213 U - nach MIL C 17 F gefertigt

RG 213 U - 1 Meter

Der aufwendige Innenaufbau, sowie PE-Isolation und PVC-Mantel garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Datenblatt des Koaxialkabels RG 213 U
Innenleiter conductor		Kupfer copper
	Ø	7 x 0,75 mm
Dielektrikum insulation		PE
	Ø	7,25 mm
Geflecht braid		Kupfer - copper
Bedeckung coverage		97%
Mantel sheating	Ø	10,3 mm
Wellenwiderstand impedance		50 ± 2 Ohm
Verkürzungsfaktor velocity ratio		0,66
Kapazität capacity		100 pF/m
Gewicht weight		15,6 kg / 100 m
Kupferanteil copper-part		80 kg / 1000 m
Temperaturbereich temp. range		-40°C - ... +70°C
Temperatur zur Installation temperature installation		ab -5°C not less than -5°C
Da es keine Herstellerangaben zur Verwendung von RG 213 U an Rotor-Antennen-Anlagen gibt, empfehlen wir, die minimale Installationstemperatur zu beachten. As there is no producer-information about the use of turnable antennas, we recommend to regard the minimum temperature for installation.

RG 213 U

RG 213 U - nach MIL C 17 F gefertigt

RG 213 U - 5 Meter

Der aufwendige Innenaufbau, sowie PE-Isolation und PVC-Mantel garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Datenblatt des Koaxialkabels RG 213 U
Innenleiter conductor		Kupfer copper
	Ø	7 x 0,75 mm
Dielektrikum insulation		PE
	Ø	7,25 mm
Geflecht braid		Kupfer - copper
Bedeckung coverage		97%
Mantel sheating	Ø	10,3 mm
Wellenwiderstand impedance		50 ± 2 Ohm
Verkürzungsfaktor velocity ratio		0,66
Kapazität capacity		100 pF/m
Gewicht weight		15,6 kg / 100 m
Kupferanteil copper-part		80 kg / 1000 m
Temperaturbereich temp. range		-40°C - ... +70°C
Temperatur zur Installation temperature installation		ab -5°C not less than -5°C
Da es keine Herstellerangaben zur Verwendung von RG 213 U an Rotor-Antennen-Anlagen gibt, empfehlen wir, die minimale Installationstemperatur zu beachten. As there is no producer-information about the use of turnable antennas, we recommend to regard the minimum temperature for installation.

RG 213 U

RG 213 U - nach MIL C 17 F gefertigt

RG 213 U - 10 Meter

Der aufwendige Innenaufbau, sowie PE-Isolation und PVC-Mantel garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Datenblatt des Koaxialkabels RG 213 U
Innenleiter conductor		Kupfer copper
	Ø	7 x 0,75 mm
Dielektrikum insulation		PE
	Ø	7,25 mm
Geflecht braid		Kupfer - copper
Bedeckung coverage		97%
Mantel sheating	Ø	10,3 mm
Wellenwiderstand impedance		50 ± 2 Ohm
Verkürzungsfaktor velocity ratio		0,66
Kapazität capacity		100 pF/m
Gewicht weight		15,6 kg / 100 m
Kupferanteil copper-part		80 kg / 1000 m
Temperaturbereich temp. range		-40°C - ... +70°C
Temperatur zur Installation temperature installation		ab -5°C not less than -5°C
Da es keine Herstellerangaben zur Verwendung von RG 213 U an Rotor-Antennen-Anlagen gibt, empfehlen wir, die minimale Installationstemperatur zu beachten. As there is no producer-information about the use of turnable antennas, we recommend to regard the minimum temperature for installation.

RG 213 U

RG 213 U - nach MIL C 17 F gefertigt

RG 213 U - 25 Meter

Der aufwendige Innenaufbau, sowie PE-Isolation und PVC-Mantel garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Datenblatt des Koaxialkabels RG 213 U
Innenleiter conductor		Kupfer copper
	Ø	7 x 0,75 mm
Dielektrikum insulation		PE
	Ø	7,25 mm
Geflecht braid		Kupfer - copper
Bedeckung coverage		97%
Mantel sheating	Ø	10,3 mm
Wellenwiderstand impedance		50 ± 2 Ohm
Verkürzungsfaktor velocity ratio		0,66
Kapazität capacity		100 pF/m
Gewicht weight		15,6 kg / 100 m
Kupferanteil copper-part		80 kg / 1000 m
Temperaturbereich temp. range		-40°C - ... +70°C
Temperatur zur Installation temperature installation		ab -5°C not less than -5°C
Da es keine Herstellerangaben zur Verwendung von RG 213 U an Rotor-Antennen-Anlagen gibt, empfehlen wir, die minimale Installationstemperatur zu beachten. As there is no producer-information about the use of turnable antennas, we recommend to regard the minimum temperature for installation.

RG 213 U

RG 213 U - nach MIL C 17 F gefertigt

RG 213 U - 25 Meter

Der aufwendige Innenaufbau, sowie PE-Isolation und PVC-Mantel garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Datenblatt des Koaxialkabels RG 213 U
Innenleiter conductor		Kupfer copper
	Ø	7 x 0,75 mm
Dielektrikum insulation		PE
	Ø	7,25 mm
Geflecht braid		Kupfer - copper
Bedeckung coverage		97%
Mantel sheating	Ø	10,3 mm
Wellenwiderstand impedance		50 ± 2 Ohm
Verkürzungsfaktor velocity ratio		0,66
Kapazität capacity		100 pF/m
Gewicht weight		15,6 kg / 100 m
Kupferanteil copper-part		80 kg / 1000 m
Temperaturbereich temp. range		-40°C - ... +70°C
Temperatur zur Installation temperature installation		ab -5°C not less than -5°C
Da es keine Herstellerangaben zur Verwendung von RG 213 U an Rotor-Antennen-Anlagen gibt, empfehlen wir, die minimale Installationstemperatur zu beachten. As there is no producer-information about the use of turnable antennas, we recommend to regard the minimum temperature for installation.

RG 214 U

RG 214 U, ein 50 Ohm Koaxialkabel mit doppeltem

Geflecht ähnlich dem RG 213 U

214 U	ein Koaxialkabel 50 Ohm
RG 214 U	ist rotortauglich.
RG 214 U	besitzt ein doppeltes Geflecht.
RG 214 U	wird nach MIL C 17 F gefertigt
RG 214 U	besitzt einen Außendurchmesser von 10,8 mm. Die Außenhaut ist schwarz. UV-Beständigkeit ist gegeben.
RG 214 U	verfügt über ein umfangreiches hochwertiges Steckverbinderkonzept.

Datenblatt des Koaxialkabels RG 214 U
Farbe	schwarz
UV-Beständigkeit	RG 214 U ist UV-beständig
Impedanz	50 ± 3 Ohm
Innenleiter	7 x 0,75 mm Kupfer, versilbert
Dielektrikum	PE Ø 7,25 mm
Außenleiter
1. Kupergeflecht	CuAg Kupfer versilbert 96% Bedeckung
2. Kupfergeflecht	CuAg Kupfer versilbert 98% Bedeckung
Außenisolierung	PVC Ø 10,8 mm
Verkürzungsfaktor	0,667
Kapazität	101 ± 2 pF/m
Schirmung bis 1 GHz	> 80 dB
Verlegeradius (min)	60 mm (einmalig)
Biegeradius (min)	120 mm (mehrmalig
Temperaturbereich	Installation -40 / +60°C
	Betrieb -55 / +85°C
Widerstand Innenleiter	5,5 Ohm / 1000 m
Widerstand Außenleiter	4,0 Ohm / 1000 m
Schleifenwiderstand	9,5 Ohm / 1000 m
Spark Test	8000 Volt
Gewicht	20 kg / 100 m

Dämpfung in dB je 100 m bei 20°C
attenuation dB per 100 m at 20°C
attenuatione dB per 100 m at 20°C
RG 214 U
1,8 MHz	1,2 dB
3,5 MHz	1,4 dB
7,0 MHz	1,8 dB
10 MHz	2,0 dB
14 MHz	2,3 dB
21 MHz	2,9 dB
28 MHz	3,4 dB
50 MHz	4,6 dB
144 MHz	8,3 dB
432 MHz	15,4 dB
1296 MHz	29,8 dB
1500 MHz	31,7 dB
1750 MHz	35,2 dB
2150 MHz	40,5 dB
2250 MHz	41,5 dB
2500 MHz	44,7 dB
2750 MHz	47,9 dB
3000 MHz	51,3 dB

übertragbare Leistung bei 40°C powerrating at 40°C
1,8 MHz	6350 Watt
3,5 MHz	60700 Watt
7 MHz	5530 Watt
10 MHz	5280 Watt
14 MHz	4900 Watt
21 MHz	4290 Watt
28 MHz	3620 Watt
50 MHz	2900 Watt
144 MHz	1330 Watt
432 MHz	290 Watt
800 MHz	85 Watt
900 MHz	85 Watt
1296 MHz	25 Watt

RG 214 U

RG 214 U, ein 50 Ohm Koaxialkabel mit doppeltem

Geflecht ähnlich dem RG 213 U

214 U	ein Koaxialkabel 50 Ohm
RG 214 U	ist rotortauglich.
RG 214 U	besitzt ein doppeltes Geflecht.
RG 214 U	wird nach MIL C 17 F gefertigt
RG 214 U	besitzt einen Außendurchmesser von 10,8 mm. Die Außenhaut ist schwarz. UV-Beständigkeit ist gegeben.
RG 214 U	verfügt über ein umfangreiches hochwertiges Steckverbinderkonzept.

Datenblatt des Koaxialkabels RG 214 U
Farbe	schwarz
UV-Beständigkeit	RG 214 U ist UV-beständig
Impedanz	50 ± 3 Ohm
Innenleiter	7 x 0,75 mm Kupfer, versilbert
Dielektrikum	PE Ø 7,25 mm
Außenleiter
1. Kupergeflecht	CuAg Kupfer versilbert 96% Bedeckung
2. Kupfergeflecht	CuAg Kupfer versilbert 98% Bedeckung
Außenisolierung	PVC Ø 10,8 mm
Verkürzungsfaktor	0,667
Kapazität	101 ± 2 pF/m
Schirmung bis 1 GHz	> 80 dB
Verlegeradius (min)	60 mm (einmalig)
Biegeradius (min)	120 mm (mehrmalig
Temperaturbereich	Installation -40 / +60°C
	Betrieb -55 / +85°C
Widerstand Innenleiter	5,5 Ohm / 1000 m
Widerstand Außenleiter	4,0 Ohm / 1000 m
Schleifenwiderstand	9,5 Ohm / 1000 m
Spark Test	8000 Volt
Gewicht	20 kg / 100 m

Dämpfung in dB je 100 m bei 20°C
attenuation dB per 100 m at 20°C
attenuatione dB per 100 m at 20°C
RG 214 U
1,8 MHz	1,2 dB
3,5 MHz	1,4 dB
7,0 MHz	1,8 dB
10 MHz	2,0 dB
14 MHz	2,3 dB
21 MHz	2,9 dB
28 MHz	3,4 dB
50 MHz	4,6 dB
144 MHz	8,3 dB
432 MHz	15,4 dB
1296 MHz	29,8 dB
1500 MHz	31,7 dB
1750 MHz	35,2 dB
2150 MHz	40,5 dB
2250 MHz	41,5 dB
2500 MHz	44,7 dB
2750 MHz	47,9 dB
3000 MHz	51,3 dB

übertragbare Leistung bei 40°C powerrating at 40°C
1,8 MHz	6350 Watt
3,5 MHz	60700 Watt
7 MHz	5530 Watt
10 MHz	5280 Watt
14 MHz	4900 Watt
21 MHz	4290 Watt
28 MHz	3620 Watt
50 MHz	2900 Watt
144 MHz	1330 Watt
432 MHz	290 Watt
800 MHz	85 Watt
900 MHz	85 Watt
1296 MHz	25 Watt

RG 214 U

RG 214 U, ein 50 Ohm Koaxialkabel mit doppeltem

Geflecht ähnlich dem RG 213 U

214 U	ein Koaxialkabel 50 Ohm
RG 214 U	ist rotortauglich.
RG 214 U	besitzt ein doppeltes Geflecht.
RG 214 U	wird nach MIL C 17 F gefertigt
RG 214 U	besitzt einen Außendurchmesser von 10,8 mm. Die Außenhaut ist schwarz. UV-Beständigkeit ist gegeben.
RG 214 U	verfügt über ein umfangreiches hochwertiges Steckverbinderkonzept.

Datenblatt des Koaxialkabels RG 214 U
Farbe	schwarz
UV-Beständigkeit	RG 214 U ist UV-beständig
Impedanz	50 ± 3 Ohm
Innenleiter	7 x 0,75 mm Kupfer, versilbert
Dielektrikum	PE Ø 7,25 mm
Außenleiter
1. Kupergeflecht	CuAg Kupfer versilbert 96% Bedeckung
2. Kupfergeflecht	CuAg Kupfer versilbert 98% Bedeckung
Außenisolierung	PVC Ø 10,8 mm
Verkürzungsfaktor	0,667
Kapazität	101 ± 2 pF/m
Schirmung bis 1 GHz	> 80 dB
Verlegeradius (min)	60 mm (einmalig)
Biegeradius (min)	120 mm (mehrmalig
Temperaturbereich	Installation -40 / +60°C
	Betrieb -55 / +85°C
Widerstand Innenleiter	5,5 Ohm / 1000 m
Widerstand Außenleiter	4,0 Ohm / 1000 m
Schleifenwiderstand	9,5 Ohm / 1000 m
Spark Test	8000 Volt
Gewicht	20 kg / 100 m

Dämpfung in dB je 100 m bei 20°C
attenuation dB per 100 m at 20°C
attenuatione dB per 100 m at 20°C
RG 214 U
1,8 MHz	1,2 dB
3,5 MHz	1,4 dB
7,0 MHz	1,8 dB
10 MHz	2,0 dB
14 MHz	2,3 dB
21 MHz	2,9 dB
28 MHz	3,4 dB
50 MHz	4,6 dB
144 MHz	8,3 dB
432 MHz	15,4 dB
1296 MHz	29,8 dB
1500 MHz	31,7 dB
1750 MHz	35,2 dB
2150 MHz	40,5 dB
2250 MHz	41,5 dB
2500 MHz	44,7 dB
2750 MHz	47,9 dB
3000 MHz	51,3 dB

übertragbare Leistung bei 40°C powerrating at 40°C
1,8 MHz	6350 Watt
3,5 MHz	60700 Watt
7 MHz	5530 Watt
10 MHz	5280 Watt
14 MHz	4900 Watt
21 MHz	4290 Watt
28 MHz	3620 Watt
50 MHz	2900 Watt
144 MHz	1330 Watt
432 MHz	290 Watt
800 MHz	85 Watt
900 MHz	85 Watt
1296 MHz	25 Watt

RG 223 U

RG 223 U, ein 50 Ohm Koaxialkabel, mit doppelter Abschirmung, made in EU

verfügbare Steckverbinder für RG 223 U

Datenblatt für RG 223
	Farbe	schwarz
	UV-Beständigkeit	RG 223 U ist UV-beständig
	Impedanz	50 ± 3 Ohm
	Innenleiter	0,9 mm CuAg
	Dielektrikum	Polyethylen 2,95 mm
	Außenleiter
	1. Geflecht	dichtes Geflecht aus 112 CuAg Drähten, Bedeckung 97%
	2. Geflecht	dichtes Geflecht aus 112 CuAg Drähten, Bedeckung 97%
	Außenhaut	Ø 5,3 mm, UV-beständig
	Biegeradius (min)	60 mm
	Temperaturbereich	-30 / +80°C
	Installationstemperatur min	≥-5°C
	Gewicht je 100 m	5,3 kg
	Elektrische Eigenschaften
	Verkürzungsfaktor	0,667
	Kapazität	101 ± 3 pF/m
	Spark Test	4 KV
	Schirmung bis 1 GHz	> 80 dB
	Rückflussdämpfung
	30 - 300 MHz	≥ 30 dB
	300 - 600 MHz	≥ 28 dB
	600 - 900 MHz	≥ 25 dB
	Widerstand Innenleiter	2,7 Ohm / 100 m
	Widerstand Außenleiter	0,7 Ohm / 100 m
	Dämpfung bei dB / 100 m
	50 MHz	9,5
	200 MHz	19,7
	400 MHz	28,5
	800 MHz	40,4
	1000 MHz	46,6

RG 223 U

RG 223 U, ein 50 Ohm Koaxialkabel, mit doppelter Abschirmung, made in EU

verfügbare Steckverbinder für RG 223 U

Datenblatt für RG 223
	Farbe	schwarz
	UV-Beständigkeit	RG 223 U ist UV-beständig
	Impedanz	50 ± 3 Ohm
	Innenleiter	0,9 mm CuAg
	Dielektrikum	Polyethylen 2,95 mm
	Außenleiter
	1. Geflecht	dichtes Geflecht aus 112 CuAg Drähten, Bedeckung 97%
	2. Geflecht	dichtes Geflecht aus 112 CuAg Drähten, Bedeckung 97%
	Außenhaut	Ø 5,3 mm, UV-beständig
	Biegeradius (min)	60 mm
	Temperaturbereich	-30 / +80°C
	Installationstemperatur min	≥-5°C
	Gewicht je 100 m	5,3 kg
	Elektrische Eigenschaften
	Verkürzungsfaktor	0,667
	Kapazität	101 ± 3 pF/m
	Spark Test	4 KV
	Schirmung bis 1 GHz	> 80 dB
	Rückflussdämpfung
	30 - 300 MHz	≥ 30 dB
	300 - 600 MHz	≥ 28 dB
	600 - 900 MHz	≥ 25 dB
	Widerstand Innenleiter	2,7 Ohm / 100 m
	Widerstand Außenleiter	0,7 Ohm / 100 m
	Dämpfung bei dB / 100 m
	50 MHz	9,5
	200 MHz	19,7
	400 MHz	28,5
	800 MHz	40,4
	1000 MHz	46,6

RG 223 U

RG 223 U, ein 50 Ohm Koaxialkabel, mit doppelter Abschirmung, made in EU

verfügbare Steckverbinder für RG 223 U

Datenblatt für RG 223
	Farbe	schwarz
	UV-Beständigkeit	RG 223 U ist UV-beständig
	Impedanz	50 ± 3 Ohm
	Innenleiter	0,9 mm CuAg
	Dielektrikum	Polyethylen 2,95 mm
	Außenleiter
	1. Geflecht	dichtes Geflecht aus 112 CuAg Drähten, Bedeckung 97%
	2. Geflecht	dichtes Geflecht aus 112 CuAg Drähten, Bedeckung 97%
	Außenhaut	Ø 5,3 mm, UV-beständig
	Biegeradius (min)	60 mm
	Temperaturbereich	-30 / +80°C
	Installationstemperatur min	≥-5°C
	Gewicht je 100 m	5,3 kg
	Elektrische Eigenschaften
	Verkürzungsfaktor	0,667
	Kapazität	101 ± 3 pF/m
	Spark Test	4 KV
	Schirmung bis 1 GHz	> 80 dB
	Rückflussdämpfung
	30 - 300 MHz	≥ 30 dB
	300 - 600 MHz	≥ 28 dB
	600 - 900 MHz	≥ 25 dB
	Widerstand Innenleiter	2,7 Ohm / 100 m
	Widerstand Außenleiter	0,7 Ohm / 100 m
	Dämpfung bei dB / 100 m
	50 MHz	9,5
	200 MHz	19,7
	400 MHz	28,5
	800 MHz	40,4
	1000 MHz	46,6

RG 223 U

RG 223 U, ein 50 Ohm Koaxialkabel, mit doppelter Abschirmung, made in EU

verfügbare Steckverbinder für RG 223 U

Datenblatt für RG 223
	Farbe	schwarz
	UV-Beständigkeit	RG 223 U ist UV-beständig
	Impedanz	50 ± 3 Ohm
	Innenleiter	0,9 mm CuAg
	Dielektrikum	Polyethylen 2,95 mm
	Außenleiter
	1. Geflecht	dichtes Geflecht aus 112 CuAg Drähten, Bedeckung 97%
	2. Geflecht	dichtes Geflecht aus 112 CuAg Drähten, Bedeckung 97%
	Außenhaut	Ø 5,3 mm, UV-beständig
	Biegeradius (min)	60 mm
	Temperaturbereich	-30 / +80°C
	Installationstemperatur min	≥-5°C
	Gewicht je 100 m	5,3 kg
	Elektrische Eigenschaften
	Verkürzungsfaktor	0,667
	Kapazität	101 ± 3 pF/m
	Spark Test	4 KV
	Schirmung bis 1 GHz	> 80 dB
	Rückflussdämpfung
	30 - 300 MHz	≥ 30 dB
	300 - 600 MHz	≥ 28 dB
	600 - 900 MHz	≥ 25 dB
	Widerstand Innenleiter	2,7 Ohm / 100 m
	Widerstand Außenleiter	0,7 Ohm / 100 m
	Dämpfung bei dB / 100 m
	50 MHz	9,5
	200 MHz	19,7
	400 MHz	28,5
	800 MHz	40,4
	1000 MHz	46,6

AIRCELL 5 - 50 Ω

50 Ohm Koaxialkabel Aircell 5

Aircell 5 ist ein dünnes, flexibles Koaxkabel für den Frequenzbereich bis 10 GHz. Die im Verhältnis zum Durchmesser sehr niedrige Dämpfung und die Verwendbarkeit von RG-58 Standard-Verbindern macht das Kabel für viele Anwendungen in der Hochfrequenztechnik interessant und empfehlenswert.

Die relativ geringe Dämpfung von Aircell 5 wird durch ein verlustarmes PE-Compound-Dielektrikum mit einem Gasanteil von über 70% erreicht. Der Werkstoff ist zudem resistent gegen Feuchtigkeit.

Der eindrähtige Innenleiter von Aircell 5 wird aus sauerstoffarmem Kupfer (OFC) gezogen.

Zur Erreichung einer guten Schirmdämpfung ist der Außenleiter von Aircell 5 zweilagig ausgeführt: auf einer dünnen überlappenden Kupferfolie wird ein CU-Abschirmgeflecht mit einem Bedeckungsgrad von 72% aufgebracht. Die Folie ist auf der Innenseite PE-beschichtet und hierdurch gegen Rissbildung bei zu kleinem Biegeradius geschützt. Der schwarze PVC-Außenmantel von Aircell 5 ist UV-stabilisiert.

Ein großer Pluspunkt von Aircell 5 ist die Verwendbarkeit von handelsüblichen Koaxverbindern: Aircell 5 besitzt den gleichen Außendurchmesser wie das bekannte RG 58 Koaxkabel. Aus diesem Grunde können nahezu alle handelsüblichen RG 58-Koaxverbinder für dieses Kabel verwendet werden. Je nach Steckerfabrikant muss der Innenleiter von Aircell 5 mit einer kleinen Feile geringfügig verjüngt werden.

Aircell 5 ist ein modernes Koaxkabel für viele Applikationen in der Nachrichtentechnik: es ist flexibel, dämpfungsarm und störstrahlungssicher.

AMIDON-DEUTSCHLAND

RG 179 B/U

RG 179 B/U

RG 188 A/U

RG 188 A/U

RG 188 A/U

RG 188 A/U

RG 8 / RG 213UBC

RG 8 / RG 213 UBC

RG 8 / RG 213 UBC

RG 8 / RG 213 UBC

RG 8 / RG 213 UBC

RG 213 U MIL C 17 F, ein 50 Ohm Koaxialkabel

Kabel ist- RoHS: konform

RG 213 U

RG 213 U

RG 213 U

RG 213 U

RG 213 U

RG 214 U

RG 214 U

RG 214 U

RG 223 U

RG 223 U

RG 223 U

RG 223 U

AIRCELL 5 - 50 Ω
