KOAXIAL-KABEL-PREIS









                   RG 58                            Aircell 5                            Aircell 7                                  RG 174



Daten - KOAXKABEL

Bestellnr.

Isolation

Innenleiter

Kabeltyp

Abschirmung

Wellen-

widerstand

Anpro-bation

Biege-radius Ø

außen Ø

RG 11

7,24 mm PE ± 0,1

7x0,4 mm

schwarz uv-beständig

Cu-Geflecht

75 Ohm ± 3



50 mm



RG 58

Ø 2,95/PE

Cu-Litze Verzinnt

PVC-Mantel

CU-Geflecht verzinnt

50 Ω

Nach MIL-17

25,0mm

4,95 mm

RG 59C/U

3,7 mm PE ± 0,1 mm

STAKU Ø

Kupfer

Cu-Geflecht blank

75 Ohm ± 3 Ohm



30 mm

6,2 mm

RG 62A/U



Luft / PE



Kupfergeflecht









RG 174

Ø 1,52/PE

Sta-Cu

PVC-Mantel

Cu-Geflecht, blank

50 Ω

Nach MIL-17

15,0mm

3,00 mm

RG 178

0,84 mm PTFE ±0,1

STAKU-AG Ø

PTFE

CU-Geflecht, versilbert

50 Ohm ± 2



10 mm

1,8 mm

RG 179

1,55 mm PTFE ±0,1



PTFE

CuAg Kupfer versilbert

75 Ohm ± 2



35 mm

2,5 mm FEP ±0,1

RG 188



7x0,16 mm

PTFE

Stahldraht Cu-plattiert

50 Ohm

± 2

gemäß Mil-C-17G

39 mm



RG 213

PE

Kupfer 7x0,75 mm



Kupfer

50 ± 2 Ohm

Nach MIL-17

120 mm mehrmalig

10,3 mm

RG 214

PE Ø 7,25 mm

7 x 0,75 mm  Kupfer, versilbert



CuAg Kupfer versilbert

50 ± 3 Ohm

UV-beständig

120 mm mehrmalig

PVC Ø 10,8 mm

RG 223

Polyethylen 2,95 mm

0,9 mm CuAg



Geflecht aus 112 CuAg Drähten

50 ± 3 Ohm

UV-beständig

60 mm

5,23 mm

AIRCELL 5



CU-Draht

1x1,05 mm





50 Ω



50,0 mm

5,00 mm

Aircell 7



CU 19x0,37mm Ø 1,85mm

PVC, schwarz, uv-beständig, 7,3 mm



50 Ω



25,0 mm

7,3 mm

RG 8/RG 213

Ø 6,4/PE

CU-Leiter

Blank

Ø

7x0,7mm

PVC-Mantel

CU-Geflecht verzinnt

50 Ω

50,0 mm

10,0 mm





!

RG 11 A/U


Koaxialkabel RG 11 A/U

Der aufwendige Innenaufbau, sowie PE-Isolation und PVC-Mantel garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Datenblatt des Koaxialkabels RG 11 A/U
datasheet of RG 11 A/U

Aufbau
cable construction



Innenleiter
inner conductor

7 x 0,4 mm

Isolation
insulation

 7,24 mm PE ± 0,1

Außenleiter
outer conductor

Cu-Geflecht
copper braid

Mantel
sheath

10,3 mm ± 0,2 PVC-schwarz
10,3 mm
± 0,2 PVC-black

Bruchlast strength

 keine Angaben - no information available

Biegeradius min.
bending radius min.

50 mm

Temperaturbereich
temperature range

-20°C  ...  +80°C

Farbe
colour

schwarz uv-beständig
black uv resistant

Elektrische Daten
electrical characteristics

Impedanz
impedance

75 Ohm ± 3

Kapazität
capacity

67 pF/m

Verkürzungsfaktor
velocity range

0,667

Widerstand außen
DC resistor aoutside

 4 Ohm/km

Widerstand innen
DC resistor inside

 19 Ohm/km

Schleifenwiderstand
loopresistance

 23 Ohm/km

Betriebsspannung
voltage max

 3700 Volt

Dämpfung bei 20°              dB/100 m

Attenuation bei 20°            dB/100 m



1 MHz

1,1





10 MHz

1,7





20 MHz

2,7





50 MHz

4,2





100 MHz

7,0





200 MHz

10,6





500 MHz

15,5





1000 MHz

26,2





2000 MHz

48,8





3000 MHz

61,3



Technische Daten RG 8/RG213

Durchmesser

Ø  10,3 mm

Kabeltyp

PVC-Mantel

Impedanz

50 Ohm

v/c

0,66

Kg je 100 m

15,5

Isolation

Ø 6,4 / PE

Kapazität pF/m

101

Biegeradius min

50 mm

Innenleiter

Cu-Litze blank Ø

Ø 7x0,7mm

Schleifwiderstand max.(Ohm/KM)

12



Dämpfungen in dB/100 m

10 MHz

2,0 dB

1000 MHz

27,5 dB

28MHz

3,1 dB

100 MHz

7,8 dB





500 MHz

17,8 dB





Was ist Military Norm MIL?

Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.Gutes RG 213 U muss eine Kupferzahl von 80 besitzen, das heißt; in einem Kilometer RG 213 U sind 80 kg Kupfer enthalten.



RG 11 A/U


Koaxialkabel RG 11 A/U

Der aufwendige Innenaufbau, sowie PE-Isolation und PVC-Mantel garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Datenblatt des Koaxialkabels RG 11 A/U
datasheet of RG 11 A/U

Aufbau
cable construction



Innenleiter
inner conductor

7 x 0,4 mm

Isolation
insulation

 7,24 mm PE ± 0,1

Außenleiter
outer conductor

Cu-Geflecht
copper braid

Mantel
sheath

10,3 mm ± 0,2 PVC-schwarz
10,3 mm
± 0,2 PVC-black

Bruchlast strength

 keine Angaben - no information available

Biegeradius min.
bending radius min.

50 mm

Temperaturbereich
temperature range

-20°C  ...  +80°C

Farbe
colour

schwarz uv-beständig
black uv resistant

Elektrische Daten
electrical characteristics

Impedanz
impedance

75 Ohm ± 3

Kapazität
capacity

67 pF/m

Verkürzungsfaktor
velocity range

0,667

Widerstand außen
DC resistor aoutside

 4 Ohm/km

Widerstand innen
DC resistor inside

 19 Ohm/km

Schleifenwiderstand
loopresistance

 23 Ohm/km

Betriebsspannung
voltage max

 3700 Volt

Dämpfung bei 20°              dB/100 m

Attenuation bei 20°            dB/100 m



1 MHz

1,1





10 MHz

1,7





20 MHz

2,7





50 MHz

4,2





100 MHz

7,0





200 MHz

10,6





500 MHz

15,5





1000 MHz

26,2





2000 MHz

48,8





3000 MHz

61,3



Was ist Military Norm MIL?

Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.Gutes RG 213 U muss eine Kupferzahl von 80 besitzen, das heißt; in einem Kilometer RG 213 U sind 80 kg Kupfer enthalten.



RG 11 A/U


Koaxialkabel RG 11 A/U

Der aufwendige Innenaufbau, sowie PE-Isolation und PVC-Mantel garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Datenblatt des Koaxialkabels RG 11 A/U
datasheet of RG 11 A/U

Aufbau
cable construction



Innenleiter
inner conductor

7 x 0,4 mm

Isolation
insulation

 7,24 mm PE ± 0,1

Außenleiter
outer conductor

Cu-Geflecht
copper braid

Mantel
sheath

10,3 mm ± 0,2 PVC-schwarz
10,3 mm
± 0,2 PVC-black

Bruchlast strength

 keine Angaben - no information available

Biegeradius min.
bending radius min.

50 mm

Temperaturbereich
temperature range

-20°C  ...  +80°C

Farbe
colour

schwarz uv-beständig
black uv resistant

Elektrische Daten
electrical characteristics

Impedanz
impedance

75 Ohm ± 3

Kapazität
capacity

67 pF/m

Verkürzungsfaktor
velocity range

0,667

Widerstand außen
DC resistor aoutside

 4 Ohm/km

Widerstand innen
DC resistor inside

 19 Ohm/km

Schleifenwiderstand
loopresistance

 23 Ohm/km

Betriebsspannung
voltage max

 3700 Volt

Dämpfung bei 20°              dB/100 m

Attenuation bei 20°            dB/100 m



1 MHz

1,1





10 MHz

1,7





20 MHz

2,7





50 MHz

4,2





100 MHz

7,0





200 MHz

10,6





500 MHz

15,5





1000 MHz

26,2





2000 MHz

48,8





3000 MHz

61,3



Was ist Military Norm MIL?

Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.Gutes RG 213 U muss eine Kupferzahl von 80 besitzen, das heißt; in einem Kilometer RG 213 U sind 80 kg Kupfer enthalten.

RG 58C/U

5 Meter

Bestellnummer

RG 58C/U

Isolation

Ø 2,95/PE

Innenleiter

Cu-Litze verzinnt

Kabeltyp

PVC-Mantel

Abschirmung

CU-Geflecht verzinnt

Wellenwiderstand

50 Ω

Anprobation

Nach MIL-17

Biegeradius

Ø 25,0mm

Ø außen

4,95 mm

Dämpfung pro 100m

4,6dB/10MHz - 15,3 dB/100 MHz –

37,00 dB/500 MHz – 55,5 dB/1000 MHz

    Aufwendiger Innenaufbau, sowie PE-Isolation und PVC-Mantel

    garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Was ist Military Norm?

MIL Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.

Kabel  ist- RoHS: konform

RG 58C/U

10 Meter

Bestellnummer

RG 58C/U

Isolation

Ø 2,95/PE

Innenleiter

Cu-Litze verzinnt

Kabeltyp

PVC-Mantel

Abschirmung

CU-Geflecht verzinnt

Wellenwiderstand

50 Ω

Anprobation

Nach MIL-17

Biegeradius

Ø 25,0mm

Ø außen

4,95 mm

Dämpfung pro 100m

4,6dB/10MHz -

15,3 dB/100 MHz –

37,00 dB/500 MHz –

55,5 dB/1000 MHz

    Aufwendiger Innenaufbau, sowie PE-Isolation und PVC-Mantel

    garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Was ist Military Norm?

MIL Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.

Kabel  ist- RoHS: konform

RG 58C/U

Koaxkabel RG 58C/U - 25 Meter

Bestellnummer

RG 58C/U

Isolation

Ø 2,95/PE

Innenleiter

Cu-Litze verzinnt

Kabeltyp

PVC-Mantel

Abschirmung

CU-Geflecht verzinnt

Wellenwiderstand

50 Ω

Anprobation

Nach MIL-17

Biegeradius

Ø 25,0mm

 Außen

Ø 4,95 mm

Dämpfung pro 100m

4,6dB/10MHz -

15,3 dB/100 MHz –

37,00 dB/500 MHz –

 55,5 dB/1000 MHz

    Aufwendiger Innenaufbau, sowie PE-Isolation und PVC-Mantel

    garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Was ist Military Norm?

MIL Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.

Kabel  ist- RoHS: konform

RG 58C/U

Koaxkabel RG 58C/U - 50 Meter

Bestellnummer

RG 58C/U

Isolation

Ø 2,95/PE

Innenleiter

Cu-Litze verzinnt

Kabeltyp

PVC-Mantel

Abschirmung

CU-Geflecht verzinnt

Wellenwiderstand

50 Ω

Anprobation

Nach MIL-17

Biegeradius

Ø 25,0mm

Außen

Ø 4,95 mm

Dämpfung pro 100m

4,6dB/10MHz -

15,3 dB/100 MHz –

37,00 dB/500 MHz –

55,5 dB/1000 MHz

    Aufwendiger Innenaufbau, sowie PE-Isolation und PVC-Mantel

    garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Was ist Military Norm?

MIL Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.

Kabel  ist- RoHS: konform



RG 58C/U

Koaxkabel RG 58C/U - 100 Meter

Bestellnummer

RG 58C/U

Isolation

Ø 2,95/PE

Innenleiter

Cu-Litze verzinnt

Kabeltyp

PVC-Mantel

Abschirmung

CU-Geflecht verzinnt

Wellenwiderstand

50 Ω

Anprobation

Nach MIL-17

Biegeradius

Ø 25,0mm

Außen

Ø 4,95 mm

Dämpfung pro 100m

4,6dB/10MHz -

15,3 dB/100 MHz –

37,00 dB/500 MHz –

55,5 dB/1000 MHz

    Aufwendiger Innenaufbau, sowie PE-Isolation und PVC-Mantel

    garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Was ist Military Norm?

MIL Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.

Kabel  ist- RoHS: konform

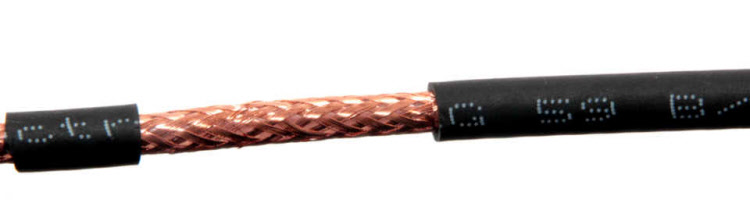

RG 59B/U

RG 59 B/U ist ein einfach geschirmtes Koaxialkabel mit einer Impedanz von 75 Ohm.
Als einfach geschirmtes Kabel verfügt RG 59 B/U über ein sehr dichtes Geflecht.
Unser RG 59 B/U wird in Anlehnung an die MIL-C-17 hergestellt.
Es erfüllt die RoHs Norm (EN 2002/95 EG bzgl. Schadstoff-Freiheit)

Datenblatt RG 59B/U

Innenleiter

0,584 mm

Kupfer

Isolation

3,7 mm PE ± 0,1 mm



Außenleiter

Cu-Geflecht blank

7x16x0,12 mm

Mantel

6,1 mm PVC ± 0,2 mm



Wellenwiderstand

75 Ohm ± 3 Ohm



Kapazität

67 pF/m



Verkürzungsfaktor

0,67



R innen DC

168 Ohm/km



R außen DC

    8  Ohm/km



Dämpfung bei 20°C (100 m)

10 MHz

3,3 dB



20 MHz

4,7 dB



50 MHz

7,5 dB



100 MHz

11,1 dB



200 MHz

16,8 dB



500 MHz

27,0 dB



800 MHz

35,1 dB



1000 MHz

39,2 dB



Mechanische Eigenschaften

min. Biegeradius

30 mm



Gewicht

4,8 Kg/100 m



Einsatzbereich

-20°C bis +70°C





RG 59B/U

RG 59 B/U ist ein einfach geschirmtes Koaxialkabel mit einer Impedanz von 75 Ohm.
Als einfach geschirmtes Kabel verfügt RG 59 B/U über ein sehr dichtes Geflecht.
Unser RG 59 B/U wird in Anlehnung an die MIL-C-17 hergestellt.
Es erfüllt die RoHs Norm (EN 2002/95 EG bzgl. Schadstoff-Freiheit)

Datenblatt RG 59B/U

Innenleiter

0,584 mm

Kupfer

Isolation

3,7 mm PE ± 0,1 mm



Außenleiter

Cu-Geflecht blank

7x16x0,12 mm

Mantel

6,1 mm PVC ± 0,2 mm



Wellenwiderstand

75 Ohm ± 3 Ohm



Kapazität

67 pF/m



Verkürzungsfaktor

0,67



R innen DC

168 Ohm/km



R außen DC

    8  Ohm/km



Dämpfung bei 20°C (100 m)

10 MHz

3,3 dB



20 MHz

4,7 dB



50 MHz

7,5 dB



100 MHz

11,1 dB



200 MHz

16,8 dB



500 MHz

27,0 dB



800 MHz

35,1 dB



1000 MHz

39,2 dB



Mechanische Eigenschaften

min. Biegeradius

30 mm



Gewicht

4,8 Kg/100 m



Einsatzbereich

-20°C bis +70°C







RG 59 B/U

RG 59 B/U ist ein einfach geschirmtes Koaxialkabel mit einer Impedanz von 75 Ohm.
Als einfach geschirmtes Kabel verfügt RG 59 B/U über ein sehr dichtes Geflecht.
Unser RG 59 B/U wird in Anlehnung an die MIL-C-17 hergestellt.
Es erfüllt die RoHs Norm (EN 2002/95 EG bzgl. Schadstoff-Freiheit)

Datenblatt RG 59B/U

Innenleiter

0,584 mm

Kupfer

Isolation

3,7 mm PE ± 0,1 mm



Außenleiter

Cu-Geflecht blank

7x16x0,12 mm

Mantel

6,1 mm PVC ± 0,2 mm



Wellenwiderstand

75 Ohm ± 3 Ohm



Kapazität

67 pF/m



Verkürzungsfaktor

0,67



R innen DC

168 Ohm/km



R außen DC

    8  Ohm/km



Dämpfung bei 20°C (100 m)

10 MHz

3,3 dB



20 MHz

4,7 dB



50 MHz

7,5 dB



100 MHz

11,1 dB



200 MHz

16,8 dB



500 MHz

27,0 dB



800 MHz

35,1 dB



1000 MHz

39,2 dB



Mechanische Eigenschaften

min. Biegeradius

30 mm



Gewicht

4,8 Kg/100 m



Einsatzbereich

-20°C bis +70°C





RG 59 B/U

RG 59 B/U ist ein einfach geschirmtes Koaxialkabel mit einer Impedanz von 75 Ohm.
Als einfach geschirmtes Kabel verfügt RG 59 B/U über ein sehr dichtes Geflecht.
Unser RG 59 B/U wird in Anlehnung an die MIL-C-17 hergestellt.
Es erfüllt die RoHs Norm (EN 2002/95 EG bzgl. Schadstoff-Freiheit)

Datenblatt RG 59B/U

Innenleiter

0,584 mm

Kupfer

Isolation

3,7 mm PE ± 0,1 mm



Außenleiter

Cu-Geflecht blank

7x16x0,12 mm

Mantel

6,1 mm PVC ± 0,2 mm



Wellenwiderstand

75 Ohm ± 3 Ohm



Kapazität

67 pF/m



Verkürzungsfaktor

0,67



R innen DC

168 Ohm/km



R außen DC

    8  Ohm/km



Dämpfung bei 20°C (100 m)

10 MHz

3,3 dB



20 MHz

4,7 dB



50 MHz

7,5 dB



100 MHz

11,1 dB



200 MHz

16,8 dB



500 MHz

27,0 dB



800 MHz

35,1 dB



1000 MHz

39,2 dB



Mechanische Eigenschaften

min. Biegeradius

30 mm



Gewicht

4,8 Kg/100 m



Einsatzbereich

-20°C bis +70°C





RG 59 B/U

RG 59 B/U ist ein einfach geschirmtes Koaxialkabel mit einer Impedanz von 75 Ohm.
Als einfach geschirmtes Kabel verfügt RG 59 B/U über ein sehr dichtes Geflecht.
Unser RG 59 B/U wird in Anlehnung an die MIL-C-17 hergestellt.
Es erfüllt die RoHs Norm (EN 2002/95 EG bzgl. Schadstoff-Freiheit)

Datenblatt RG 59B/U

Innenleiter

0,584 mm

Kupfer

Isolation

3,7 mm PE ± 0,1 mm



Außenleiter

Cu-Geflecht blank

7x16x0,12 mm

Mantel

6,1 mm PVC ± 0,2 mm



Wellenwiderstand

75 Ohm ± 3 Ohm



Kapazität

67 pF/m



Verkürzungsfaktor

0,67



R innen DC

168 Ohm/km



R außen DC

    8  Ohm/km



Dämpfung bei 20°C (100 m)

10 MHz

3,3 dB



20 MHz

4,7 dB



50 MHz

7,5 dB



100 MHz

11,1 dB



200 MHz

16,8 dB



500 MHz

27,0 dB



800 MHz

35,1 dB



1000 MHz

39,2 dB



Mechanische Eigenschaften

min. Biegeradius

30 mm



Gewicht

4,8 Kg/100 m



Einsatzbereich

-20°C bis +70°C





RG 59 B/U

RG 59 B/U ist ein einfach geschirmtes Koaxialkabel mit einer Impedanz von 75 Ohm.
Als einfach geschirmtes Kabel verfügt RG 59 B/U über ein sehr dichtes Geflecht.
Unser RG 59 B/U wird in Anlehnung an die MIL-C-17 hergestellt.
Es erfüllt die RoHs Norm (EN 2002/95 EG bzgl. Schadstoff-Freiheit)

Datenblatt RG 59B/U

Innenleiter

0,584 mm

Kupfer

Isolation

3,7 mm PE ± 0,1 mm



Außenleiter

Cu-Geflecht blank

7x16x0,12 mm

Mantel

6,1 mm PVC ± 0,2 mm



Wellenwiderstand

75 Ohm ± 3 Ohm



Kapazität

67 pF/m



Verkürzungsfaktor

0,67



R innen DC

168 Ohm/km



R außen DC

    8  Ohm/km



Dämpfung bei 20°C (100 m)

10 MHz

3,3 dB



20 MHz

4,7 dB



50 MHz

7,5 dB



100 MHz

11,1 dB



200 MHz

16,8 dB



500 MHz

27,0 dB



800 MHz

35,1 dB



1000 MHz

39,2 dB



Mechanische Eigenschaften

min. Biegeradius

30 mm



Gewicht

4,8 Kg/100 m



Einsatzbereich

-20°C bis +70°C





RG 174

Koaxialkabel-RG 174 - 5 Meter

Bestellnummer

RG 174

Isolation

Ø 1,52/PE

Innenleiter

Stahl-Cu

Kabeltyp

PVC-Mantel

Abschirmung

CU-Geflecht blank

Wellenwiderstand

50 Ω

Anprobation

Nach MIL-17

Biegeradius

Ø 15,0mm

Außen

Ø 3,00 mm

Dämpfung pro 100m

30 dB/100 MHz –

45,00 dB/200 MHz –

73,00 dB/500 MHz –

93,00 dB/800 MHz

  Aufwendiger Innenaufbau, sowie PE-Isolation und PVC-Mantel

  garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Was ist Military Norm?

MIL Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.

Kabel  ist- RoHS: konform

RG 174

Koaxialkabel-RG 174 - 10 Meter

Bestellnummer

RG 174

Isolation

Ø 1,52/PE

Innenleiter

Stahl-Cu

Kabeltyp

PVC-Mantel

Abschirmung

CU-Geflecht blank

Wellenwiderstand

50 Ω

Anprobation

Nach MIL-17

Biegeradius

Ø 15,0mm

Außen

Ø 3,00 mm

Dämpfung pro 100m

30 dB/100 MHz –

45,00 dB/200 MHz –

73,00 dB/500 MHz –

93,00 dB/800 MHz

  Aufwendiger Innenaufbau, sowie PE-Isolation und PVC-Mantel

  garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Was ist Military Norm?

MIL Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.

Kabel  ist- RoHS: konform

RG 174

 Koaxialkabel-RG 174 - 25 Meter

Bestellnummer

RG 174

Isolation

Ø 1,52/PE

Innenleiter

Stahl-Cu

Kabeltyp

PVC-Mantel

Abschirmung

CU-Geflecht blank

Wellenwiderstand

50 Ω

Anprobation

Nach MIL-17

Biegeradius

Ø 15,0mm

Außen

Ø 3,00 mm

Dämpfung pro 100m

30 dB/100 MHz –

45,00 dB/200 MHz –

73,00 dB/500 MHz –

93,00 dB/800 MHz

  Aufwendiger Innenaufbau, sowie PE-Isolation und PVC-Mantel

  garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Was ist Military Norm?

MIL Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.

Kabel  ist- RoHS: konform

RG 174

Koaxialkabel-RG 174 - 50 Meter

Bestellnummer

RG 174

Isolation

Ø 1,52/PE

Innenleiter

Stahl-Cu

Kabeltyp

PVC-Mantel

Abschirmung

CU-Geflecht blank

Wellenwiderstand

50 Ω

Anprobation

Nach MIL-17

Biegeradius

Ø 15,0mm

Außen

Ø 3,00 mm

Dämpfung pro 100m

30 dB/100 MHz –

45,00 dB/200 MHz –

73,00 dB/500 MHz –

93,00 dB/800 MHz

  Aufwendiger Innenaufbau, sowie PE-Isolation und PVC-Mantel

  garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Was ist Military Norm?

MIL Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.

Kabel  ist- RoHS: konform

RG 174

Koaxialkabel-RG 174 - 100 Meter

Bestellnummer

RG 174

Isolation

Ø 1,52/PE

Innenleiter

Stahl-Cu

Kabeltyp

PVC-Mantel

Abschirmung

CU-Geflecht blank

Wellenwiderstand

50 Ω

Anprobation

Nach MIL-17

Biegeradius

Ø 15,0mm

Außen

Ø 3,00 mm

Dämpfung pro 100m

30 dB/100 MHz –

45,00 dB/200 MHz –

73,00 dB/500 MHz –

93,00 dB/800 MHz

  Aufwendiger Innenaufbau, sowie PE-Isolation und PVC-Mantel

  garantieren optimale Dämpfungswerte und höchste Datensicherheit.

Was ist Military Norm?

MIL Ursprünglich war die Military Norm für den militärischen Bereich vorgesehen. Heute gilt diese Norm international auf dem gesamten HF-Gebiet als Qualitätsstandard. Mit der MIL-Norm gestempelte Koaxialkabel garantieren die Einhaltung der geforderten Eigenschaften und Werte, wie z.B. die Abschirmdichte, die Alterungsbeständigkeit und natürlich die Passgenauigkeit der genormten Steckverbinder.

Kabel  ist- RoHS: konform

RG 178 B/U

RG 178 B/U; ein 50 Ohm PTFE-Koaxialkabel
 a PTFE-coaxcable  50 Ohm



Datenblatt des PTFE-Kabels RG 178
data-sheet of RG 178

Innenleiter

center conductor

Stahldraht, Cu-plattiert,
versilbert, 7 x 0,12 mm

steal, copper and silver plated

Isolation
insulation

0,84 mm PTFE ±0,1

Außenleiter
outer conductor

CU-Geflecht, versilbert
copper braid, siver plated

Mantel
sheath

1,8 mm FEP ±0,1

Elektrische Eigenschaften
electrical characteristics

Wellenwiderstand
impedance

50 Ohm ± 2

Kapazität
capacity

94 pF/m

Testspannung

2000 V ms – 1 min., Impedanz 50 Ω

Frequenzgang

Max. 3 GHz

Verkürzungsfaktor  (v/c)
velocity ratio

0,7

Dämpfung bei 20°C                   dB / 100 m
attenuation

10 MHz

    12,2 dB

14 MHz

    17,0 dB

21 MHz

    19,5 dB

28 MHz

    22,0 dB

50 MHz

    38,0 dB

100 MHz

    52,5 dB

144 MHz

    ca. 65 dB

400 MHz

  108,0 dB

1000 MHz

  170,0 dB

3000 MHz

  308,0 dB

Gleichstromwiderstand
resistor DC

Innenleiter

84 Ohm/km

inner conductor

Außenleiter

76 Ohm/Km
outer conductor

Mechanische Eigenschaften
mecanical characteristics

Biegeradius min.
bending radius

10 mm

Gewicht
weight

9,3 kg/km

Kupferanteil
copper content

3,6 km/km

Temperaturbereich
temperature range

Betrieb  -50°C --- 200°C
in use

Temperaturbereich bei der Installation
installation

 -20°C - 180°C

Teflon® ist ein eingetragenes Warenzeichen der Fa. Du Pont für Polytetrafluorethylen



RG 178 B/U

RG 178 B/U; ein 50 Ohm PTFE-Koaxialkabel
 a PTFE-coaxcable  50 Ohm



Datenblatt des PTFE-Kabels RG 178
data-sheet of RG 178

Innenleiter

center conductor

Stahldraht, Cu-plattiert,
versilbert, 7 x 0,12 mm

steal, copper and silver plated

Isolation
insulation

0,84 mm PTFE ±0,1

Außenleiter
outer conductor

CU-Geflecht, versilbert
copper braid, siver plated

Mantel
sheath

1,8 mm FEP ±0,1

Elektrische Eigenschaften
electrical characteristics

Wellenwiderstand
impedance

50 Ohm ± 2

Kapazität
capacity

94 pF/m

Testspannung

2000 V ms – 1 min., Impedanz 50 Ω

Frequenzgang

Max. 3 GHz

Verkürzungsfaktor  (v/c)
velocity ratio

0,7

Dämpfung bei 20°C                   dB / 100 m
attenuation

10 MHz

    12,2 dB

14 MHz

    17,0 dB

21 MHz

    19,5 dB

28 MHz

    22,0 dB

50 MHz

    38,0 dB

100 MHz

    52,5 dB

144 MHz

    ca. 65 dB

400 MHz

  108,0 dB

1000 MHz

  170,0 dB

3000 MHz

  308,0 dB

Gleichstromwiderstand
resistor DC

Innenleiter

84 Ohm/km

inner conductor

Außenleiter

76 Ohm/Km
outer conductor

Mechanische Eigenschaften
mecanical characteristics

Biegeradius min.
bending radius

10 mm

Gewicht
weight

9,3 kg/km

Kupferanteil
copper content

3,6 km/km

Temperaturbereich
temperature range

Betrieb  -50°C --- 200°C
in use

Temperaturbereich bei der Installation
installation

 -20°C - 180°C

Teflon® ist ein eingetragenes Warenzeichen der Fa. Du Pont für Polytetrafluorethylen (PTFE)



RG 178 B/U

RG 178 B/U; ein 50 Ohm PTFE-Koaxialkabel
 a PTFE-coaxcable  50 Ohm



Datenblatt des PTFE-Kabels RG 178
data-sheet of RG 178

Innenleiter

center conductor

Stahldraht, Cu-plattiert,
versilbert, 7 x 0,12 mm

steal, copper and silver plated

Isolation
insulation

0,84 mm PTFE ±0,1

Außenleiter
outer conductor

CU-Geflecht, versilbert
copper braid, siver plated

Mantel
sheath

1,8 mm FEP ±0,1

Elektrische Eigenschaften
electrical characteristics

Wellenwiderstand
impedance

50 Ohm ± 2

Kapazität
capacity

94 pF/m

Testspannung

2000 V ms – 1 min., Impedanz 50 Ω

Frequenzgang

Max. 3 GHz

Verkürzungsfaktor  (v/c)
velocity ratio

0,7

Dämpfung bei 20°C                   dB / 100 m
attenuation

10 MHz

    12,2 dB

14 MHz

    17,0 dB

21 MHz

    19,5 dB

28 MHz

    22,0 dB

50 MHz

    38,0 dB

100 MHz

    52,5 dB

144 MHz

    ca. 65 dB

400 MHz

  108,0 dB

1000 MHz

  170,0 dB

3000 MHz

  308,0 dB

Gleichstromwiderstand
resistor DC

Innenleiter

84 Ohm/km

inner conductor

Außenleiter

76 Ohm/Km
outer conductor

Mechanische Eigenschaften
mecanical characteristics

Biegeradius min.
bending radius

10 mm

Gewicht
weight

9,3 kg/km

Kupferanteil
copper content

3,6 km/km

Temperaturbereich
temperature range

Betrieb  -50°C --- 200°C
in use

Temperaturbereich bei der Installation
installation

 -20°C - 180°C

Teflon® ist ein eingetragenes Warenzeichen der Fa. Du Pont für Polytetrafluorethylen (PTFE)



RG 178 B/U

RG 178 B/U

RG 178 B/U; ein 50 Ohm PTFE-Koaxialkabel
 a PTFE-coaxcable  50 Ohm



Datenblatt des PTFE-Kabels RG 178
data-sheet of RG 178

Innenleiter

center conductor

Stahldraht, Cu-plattiert,
versilbert, 7 x 0,12 mm

steal, copper and silver plated

Isolation
insulation

0,84 mm PTFE ±0,1

Außenleiter
outer conductor

CU-Geflecht, versilbert
copper braid, siver plated

Mantel
sheath

1,8 mm FEP ±0,1

Elektrische Eigenschaften
electrical characteristics

Wellenwiderstand
impedance

50 Ohm ± 2

Kapazität
capacity

94 pF/m

Testspannung

2000 V ms – 1 min., Impedanz 50 Ω

Frequenzgang

Max. 3 GHz

Verkürzungsfaktor  (v/c)
velocity ratio

0,7

Dämpfung bei 20°C                   dB / 100 m
attenuation

10 MHz

    12,2 dB

14 MHz

    17,0 dB

21 MHz

    19,5 dB

28 MHz

    22,0 dB

50 MHz

    38,0 dB

100 MHz

    52,5 dB

144 MHz

    ca. 65 dB

400 MHz

  108,0 dB

1000 MHz

  170,0 dB

3000 MHz

  308,0 dB

Gleichstromwiderstand
resistor DC

Innenleiter

84 Ohm/km

inner conductor

Außenleiter

76 Ohm/Km
outer conductor

Mechanische Eigenschaften
mecanical characteristics

Biegeradius min.
bending radius

10 mm

Gewicht
weight

9,3 kg/km

Kupferanteil
copper content

3,6 km/km

Temperaturbereich
temperature range

Betrieb  -50°C --- 200°C
in use

Temperaturbereich bei der Installation
installation

 -20°C - 180°C

Teflon® ist ein eingetragenes Warenzeichen der Fa. Du Pont für Polytetrafluorethylen (PTFE)



RG 179 B/U

RG 179 B/U; ein 75 Ohm PTFE-Koaxialkabel
 a PTFE-coaxcable  75 Ohm



Datenblatt des PTFE-Kabels RG 179
data-sheet of RG 179

Innenleiter

center conductor

Stahldraht, Cu-plattiert,
versilbert, 7 x 0,12 mm

steal, copper and silver plated

Isolation
insulation

1,55 mm PTFE ±0,1

Außenleiter
outer conductor

CU-Geflecht, versilbert,
94 % Bedeckung
copper braid, silver plated, coverage 94%

Mantel
sheath

2,5 mm FEP ±0,1

Verlegeradius
bending radius install.

15 mm

Biegeradius
bending radius  in use

35 mm

Elektrische Eigenschaften
electrical characteristics

Wellenwiderstand
impedance

75 Ohm ± 2

maximale Frequenz
max. frequency

1 GHz

Kapazität
capacity

63 pF/m

Verkürzungsfaktor  (v/c)
velocity ratio

0,7

Testspannung

2000 V eff

Koronaspannung
corona voltage

1,2 KV eff

Frequenzgang

Max. 3 GHz

Verkürzungsfaktor  (v/c)
velocity ratio

0,7

Schirmungsmaß
screening

> 40 dB @ 1 GHz

Dämpfung bei 20°C                   dB / 100 m
attenuation

1,0 MHz

    3,0 dB

5,0 MHz

    10,0 dB

10 MHz

    12,0 dB

50 MHz

    15,0 dB

510 Watt

100 MHz

    21,0 dB

200 MHz

    39,0 dB

300 MHz

    41,0 dB

210 Watt

400 MHz

    56,0 dB

500 MHz

    57,0 dB

160 Watt

800 MHz

    73,0 dB

130 Watt

900 MHz

    93,0 dB

120 Watt

1000 MHz

    83,0 dB

115 Watt

1200 MHz

    98,0 dB

81 Watt

1500 MHz

  110,0 dB

72 Watt

Gleichstromwiderstand
resistor DC

Innenleiter

84 Ohm/km

inner conductor

Außenleiter

76 Ohm/Km
outer conductor

Mechanische Eigenschaften
mecanical characteristics

Biegeradius min.
bending radius

10 mm

Gewicht
weight

13,3 kg/km

Kupferanteil
copper content

3,6 km/km

Temperaturbereich
temperature range

Betrieb  -55°C --- 200°C
in use

Teflon® ist ein eingetragenes Warenzeichen der Fa. Du Pont für Polytetrafluorethylen (PTFE)

RG 179 B/U

RG 179 B/U; ein 75 Ohm PTFE-Koaxialkabel
 a PTFE-coaxcable  75 Ohm



Datenblatt des PTFE-Kabels RG 179
data-sheet of RG 179

Innenleiter

center conductor

Stahldraht, Cu-plattiert,
versilbert, 7 x 0,12 mm

steal, copper and silver plated

Isolation
insulation

1,55 mm PTFE ±0,1

Außenleiter
outer conductor

CU-Geflecht, versilbert,
94 % Bedeckung
copper braid, silver plated, coverage 94%

Mantel
sheath

2,5 mm FEP ±0,1

Verlegeradius
bending radius install.

15 mm

Biegeradius
bending radius  in use

35 mm

Elektrische Eigenschaften
electrical characteristics

Wellenwiderstand
impedance

75 Ohm ± 2

maximale Frequenz
max. frequency

1 GHz

Kapazität
capacity

63 pF/m

Verkürzungsfaktor  (v/c)
velocity ratio

0,7

Testspannung

2000 V eff

Koronaspannung
corona voltage

1,2 KV eff

Frequenzgang

Max. 3 GHz

Verkürzungsfaktor  (v/c)
velocity ratio

0,7

Schirmungsmaß
screening

> 40 dB @ 1 GHz

Dämpfung bei 20°C                   dB / 100 m
attenuation

1,0 MHz

    3,0 dB

5,0 MHz

    10,0 dB

10 MHz

    12,0 dB

50 MHz

    15,0 dB

510 Watt

100 MHz

    21,0 dB
