Technische Daten - BN


!

Überblick lieferbare Materialien



Material-Nr.

Interne Farbe

Perm. µ

Resonanzkreis

Breitband

Drossel

Material 43

Grün

850

0,01 bis 1 MHz

1,0 bis 50 MHz

30 bis600 MHz

Material 61

Rot

125

0,2 bis 10 MHz

10 bis200 MHz

200bis1000MHz

Material 67

Violett

40

10 bis 80 MHz

20 bis200 MHz

350bis1500MHz

Material 73

Gelb

2500

0,001 bis 1 MHz

0,5 bis 30 MHz

10 bis 50 MHz

 ©

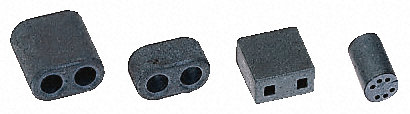

Doppelloch-Balun



Balun- und Breitband-Kerne

Der Doppelloch-Balun wird gewöhnlich dazu verwendet, HF-Breitband-Transformatoren zu wickeln. Diese Übertrager sollen Impedanzen transformieren und/oder die gleichstrommäßige Trennung von HF-Kreisen sichern.

Die wichtigste Forderung an diese Übertrager ist die frequenzmäßige Breitbandigkeit bei geringen Verlusten. An der unteren Frequenzgrenze bestimmen induktive Reaktanz und Kernverlust, an der oberen Frequenz­grenze Leck-Induktivität und Streukapazität die Bandbreite des Übertragers.

Der Doppelloch-Balunkern kann durch beide Bohrungen oder durch eine Bohrung und außen herum bewickelt werden. Bei Verwendung beider Bohrungen wird eine höhere Induktivität pro Windung erreicht.

Zur Erstellung von Breitbandübertragern können auch Ferritkerne oder Ferritperlen verwendet werden, obwohl die dann erreichbare Bandbreite geringer ausfällt als beim Einsatz eines Doppel­lochbaluns.

Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 0,01 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet.

 © 1996 - 2011 Amidon.de - All Rights Reserved

Suppression Application - Material 43

Doppellochkerne



Material 43

Bestellnr.

OD

Außen

mm

HT

Länge

mm

T

Dicke

mm

ID

Loch

mm

E

mm

Imp.

(Ω)

25   MHz

Imp.(Ω)

100 MHz

AL-Werte- nH

Permeabilität

µ

BN43-202

13.30±0.60

14.35±0.50

7.50±0.35

3.80±0.25

5.7±0.25



123

180

2890

850

BN43-302

13.3±0.60

10.3±0.30

7.50±0.35

3.80±0.25

1.7±0.25

104

130

1280

850

BN43-1233

19.45±0.40

25.40±0.70

9.50±0.25

4.75±0.20

9.9±0.25



295

400

5400

850

BN43-1502

13.30±0.60

  6.60±0.25

7.50±0.35

3.80±0.25

5.7±0.25 --

59

88

1050

850

BN43-3312

19.45±0.40

15.40±0.70

9.50±0.25

4.75±0.20

5.7±0.25

295

400

5000

850

BN43-5170

28.70±0.60

28.70±0.60

14.25±0.70

6.35±0.15

14.00±0.30

380

500

5000

850

BN43-7051

28.70±0.60

28.70±0.60

14.25±0.70

6.35±0.15

14.00±0.30

380

500

6000

850





Material 43

 Permeabilität 850

Ein Nickel-Zink Material mit großem Volumenwiderstand. Wird häufig für Spulen mittlerer Frequenz in Ringform und für Breitbandübertrager bis 50 MHz benutzt. Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 50 bis 200 MHz eingesetzt.



BN-Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand Ω/cm

10

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,15

Frequenz MHz

Resonanzschaltung

0,01-1

Frequenz MHz

Breitbandschaltung

1,0 – 50

Frequenz MHz

Drossel-Anwendung

30-600



Suppression Application - Material 61



Multi-Aperture cores

Suppression Applications for Higher Frequencies > 250 MHz – Material 61



Bestellnr.

OD

Außen

mm

HT

Länge

mm



T

Dicke

mm



ID

Loch

mm

Imp.

(Ω)

100   MHz

Imp.(Ω)

250 MHz

Imp.(Ω)

500 MHz

Imp.(Ω)

1000 MHz

AL-Werte- nH

Min.

Permeabilität

µ

BN61-202

13.30

±0.60

14.35

±0.50

7.50

±0.35



3.80

±0.25

100

145

185

260

320

125

BN61-302

13.30

±0.60

10.3

0±0.50

7.50

±0.35

3.80

±0.25

150

300

----

----

230

125

BN61-1502

13.30

±0.60

6.60

±0.25

7.50

±0.35

3.80

±0.25

90

145

----

-----

145

125

BN61-1702

6.35

±0.25

12.00

±0.35



1.10

±0.30

210

275

----

-----

440

125

BN61-1802

6.35

±0.25

2.40

±0.25

2,00

±0.30

0.90

±0.30

35

----

----

-----

310

125

BN61-2302

3,50

±0.25

2,35

±0.25

7.50

±0.35

3.80

±0.25

35

48

----

-----

60

125

BN61-2402

7,00

±0.25

6.20

±0.25

4.20

±0.25

1.70

±0.20

80

118

----

-----

160

125

BN61-5170

28.70

±0.60

28.70

±0.60

14.25

±0.70

6.35

±0.15

510

625





800

125

BN61-6802

13.30

±0.60

27.00

±0.60

7.50

±0.70

3.80

±0.15

300

425





600

125

BN61-7051

28.70

±0.60

28.70

±0.60

14.25

±0.70

6.35

±0.15

500

650





810

125


Material 61

 Permeabilität 125

Ein Nickel-Zink-Material, das mittlere Temperaturstabilität, aber eine hohe Güte bietet (0,2 bis 15 MHz). In erster Linie Ersatz als Ringkern in Spulen hoher Güte.

BN-Eigenschaften

61

Anfangspermeabilität

125

Max.Permeabilität

450

Sättigungsflußdichte

10 Oe (Gauß)

2150

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

350

Vol.Widerstand Ω/cm

10

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,15

Frequenz MHz

Resonanzschaltung

0,2 - 10

Frequenz MHz

Breitbandschaltung

10 - 200

Frequenz MHz

Drossel-Anwendung

200 - 1000





Suppression Application - Material 67



Multi-Aperture cores

Broadband and Inductive Designs 10-100 MHz  - Material 67



Bestellnr.

OD

HT

T

ID

AL-Werte- nH

Frequenz MHz

Reso-nanz

Frequenz MHz

Breit-band

Frequenz MHz

Drossel

RF-Noise

Permea-bi-

lität

µ

BN67-302

13.30

±0.60

10.30

±0.30

7.50

±0.35

3.80

±0.25

68 Min

10 -80

25 - 500

350-1500

40

BN67-1502

13.30

±0.60

6.60

±0.25

7.50

±0.35

3.80

±0.25

44 Min

10 - 80

25 - 500

350 - 1500

40

BN67-2302

3.45

±0.25

2.35

±0.25

2.00

±0.15

0.75

±0.25

18 Min

10 - 80

25 - 500

350 - 1500

40

BN67-2402

7.00

±0.25

6.20

±0.25

4.20

±0.25

1.70

±0.20

48 MIn

10 - 80

25 - 500

3500 - 1500

40



Material 67



Permeabilität 40:

Ein Nickel-Zink-Material mit großer Ähnlichkeit zu Material 63, hat ausgezeichnete Stabilität und einen erweiterten Frequenzbereich von 10 bis 80 MHz sowie eine höhere Flußdichte gegenüber Material 63, dagegen einen etwas niedrigeren Volumenwiderstand.

Sehr gut geeignet für HF-Anwendungen hoher Güte. Wird verbreitet für Breitbandverstärker und Linearendstufen eingesetzt.

BN -Eigenschaften

67

Anfangspermeabilität

40

Max.Permeabilität

125

Sättigungsflußdichte

10 Oe (Gauß)

2300

Remanenzflußdichte

10 Oe (Gauß)

800

Curie  Temperatur (°C)

>475

Vol.Widerstand Ω/cm

10

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,05

Frequenz MHz

Resonanzschaltung

10 - 80

Frequenz MHz

Breitbandschaltung

25 - 500

Frequenz MHz

Drossel-Anwendung

350 - 1500





Suppression Application - Material 73




Bestellnr.

OD

HT

T

ID

Imp.

10 MHz

Imp.

25 MHz

Frequenz MHz

Reso-nanz

Frequenz MHz

Breit-band

Frequenz MHz

Drossel

RF-Noise

Permea-bi-

lität

µ

BN73-202

13.30

±0.60

14.35

±0.50

7.50

±0.35

3.80

±0.25

125

106

0,001-1

0.5 - 30

10 - 50

2500

BN73-302

13.30

±0.60

10.30

±0.30

7.50

±0.35

3.80

±0.25

94

75

0,001-1

0,5 - 30

10 - 50

2500

BN73-2302

3.45

±0.25

2.35

±0.25

2.00

±0.15

0.75

±0.25

35

44

0,001-1

0,5 - 30

10 - 50

2500

BN73-2402

7.00

±0.25

6.20

±0.25

4.20

±0.25

1.70

±0.20

80

75

0,001-1

0,5 - 30

10 - 50

2500

BN73-6802

13.30

±0.60

27.00

±0.60

7.50

±0.70

3.80

±0.15

195

180

0,001-1

0,5 - 30

10 - 50

2500

 © 1996 - 2011 Amidon.de - All Rights Reserved

Material 73

Permeabilität 2500

Ein Mangan-Zink-Material, das geringen Volumenwiderstand und hohe Impedanz im Frequenzbereich zwischen 5 und 50 MHz bietet. Als Ferritperlen ideal geeignet, um diese Frequenzen zu dämpfen.

BN-Eigenschaften

73

Anfangspermeabilität

2500

Max.Permeabilität

4000

Sättigungsflußdichte

10 Oe (Gauß)

4000

Remanenzflußdichte

10 Oe (Gauß)

1250

Curie  Temperatur (°C)

160

Vol.Widerstand Ω/cm

10²

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,80

Frequenz MHz

Resonanzschaltung

0,001 - 1

Frequenz MHz

Breitbandschaltung

0,5 - 30

Frequenz MHz

Drossel-Anwendung

10 - 50





Breitband-Transformatoren

Breitband-Transformatoren sind - wie der Name schon gesagt - Transformatoren, die über einen weiten Frequenzbereich einsetzbar sind. Sie können außerdem eine Auf- und Abwärts-Impedanztransformation bewirken, eine unsymmetrische an eine symmetrische Last anpassen oder beide Aufgaben gleichzeitig erfüllen.

Der 2-Loch -  Ferritkern (auch als "Schweinenase" oder "Doppelauge" bezeichnet) ist als Balun bekannt und für Kleinleistungsanwendungen sehr beliebt. Balun-Kerne wurden entwickelt, um mit einer möglichst hohen Impedanz pro Windungslänge die Anwendung als Breitbandübertrager zu begünstigen. Doppelloch-Balunkerne sind für den Einsatz in Kleinleistungs-VHF und UHF-Anwendungen und für die Transformation von 75 auf 300 Ohm weit verbreitet. Die Schaltbilder zeigen einige typische Anwendungsfälle für Balune und Anpassungstransformatoren. Der mit den eingezeichneten Punkten bestimmte Anfang der jeweiligen Wicklung ist für die richtige Funktion (Phasenlage) unbedingt zu beachten.

Die Bandbreite der Breitband-Transformatoren hat praktische Grenzen. Die untere Frequenzgrenze ist durch Parallel-Induktivität und Parallel-Widerstand bestimmt. Diese Werte müssen genügend hoch bleiben, um eine akzeptable Anpassung zu gewährleisten und sind, wenn nicht ein Kern mit niedrigen "Q" verwendet wird, die dominierenden Faktoren. Im Normalfall soll die induktive Reaktanz bei niedrigsten Frequenz 4 x größer als die Eingangsimpedanz sein. Es kann aber zum Erreichen dieses Verhältnisses eine sehr große Windungszahl erforderlich sein, die schlechter. Durch die Verwendung von Kernen mit hoher Permeabilität lässt sich zwar die Zahl der benötigen Windungen herabsetzen; es sind aber Sättigungseffekte - besonders bei Anwendungen mit höheren Leistungen -  zu berücksichtigen. So wird gelegentlich von der 4 x größer Regel abgewichen, um an der obere Frequenzgrenze bessere Übertragungseigenschaften zu erzielen.
