AMIDON-DEUTSCHLAND

Daten FB

RoHS- konform

Alle Ringkerne sind - RoHS: konform

Smal Beads 2011

Ferrite Shelding Beads: Small Beads

Bestellnummer	Außen OD mm	Innen ID mm	Länge HT mm	Typ	Permeabilität µ
FB 101-43	3,50±0.30	1,30±0.10	03,25±0.25	1 - Loch	850
FB 101-61	3,50±0.30	1,30±0.10	03,25±0.25	1 - Loch	125
FB 101-73	3,50±0.30	1,30±0.10	03,25±0.25	1 - Loch	2500
FB 101-75B	3,50±0.30	1,30±0.10	03,25±0.25	1 - Loch	5000
FB 201-43	2,00-0.15	1,05+0.10	03,80±0.25	1 - Loch	850
FB 201-73	2,00-0.15	1,05+0.10	03,80±0.25	1 - Loch	2500
FB 301-43	3,50±0.20	1,30±0.10	06,00±0.25	1 - Loch	850
FB 301-61	3,50±0.20	1,30±0.10	06,00±0.25	1 - Loch	125
FB 301-73	3,50±0.20	1,30±0.10	06,00±0.25	1 - Loch	2500
FB 401-43	5.10±0.25	1.45±0.25	06,35±0.25	1 - Loch	850
FB 801-43	7,50±0.20	2,25±0.25	07.55±0.25	1 - Loch	850
FB 801-61	7,50±0.20	2,25±0.25	07.55±0.25	1 - Loch	125
FB 801-73	7,50±0.20	2,25±0.25	07.55±0.25	1 - Loch	2500
FB 1501-43	3,50	1,60	03,25	1 - Loch	850
FB 1801-43	5,10 ±0.25	1,45 ±0.25	11,10 ±0.35	1 - Loch	850
FB 1801-64	5,10 ±0.25	1,45 ±0.25	11,10 ±0.35	1 - Loch	250
FB 1801-73	5,10 ±0.25	1,45 ±0.25	11,10 ±0.35	1 - Loch	2500
FB 2401-43	9,65 ±0.25	5,00 ±0.20	05.05 ±0.45	1 - Loch	850
FB 2401-73	9,65 ±0.25	5,00 ±0.20	05.05 ±0.45	1 - Loch	2500
FB 5111-43	6,00	6x0,90	10,00	6 - Loch	850
FB 5111-64	6,00	6x0,90	10,00	6 - Loch	250
FB 6301-43	9,50 ±0.25	4,75 ±0.30	10,40 ±0.25	1 - Loch	850
FB 6301-77	9,50 ±0.25	4,75 ±0.30	10,40 ±0.25	1 - Loch	2000

Magnetische Eigenschaften der Ferritperlen-Materialien

Eigenschaft	Einheit	43	61	64	72/77	73	75 /85
Anfangspermeabilität	µ	850	125	250	2000	2500	5000
Volumenwiderstand	Ω/cm	10⁸	10⁸	100.000	1.000	100	100
Frequenzbereich für Drosselanwendung	MHz	30- 600	200-1000	200-2000	10-50	10-50	5-15

Emi Suppression Beads

Material 43

25-300 MHz

Emi Suppression Beads

Broadband Frequencies 25-300 MHz

Material 43

Bezeichnung	AußenÆ (OD)	Loch Æ (ID)	Länge (HT)	Imp. (Ω) 10 MHz	Imp. (Ω) 25 MHz	Imp. (Ω) 100 MHz	Imp. (Ω) 250 MHz	Imp. faktor
FB-xx-101	3,50 ±0.30	1,30 ±0.10	03,25 ±0.25	17	26	40	56	1,00
FB-xx-201	2,00 ±0.15	1,05 ±0.10	03,50 ±0.30	12	16	31	46	0,70
FB-xx-301	3,50 ±0.20	1,20 ±0.10	06,00 ±0.25	29	60	3000	83	2,00
FB-xx 401	5,10 ±0.25	1,45 ±0.25	06,35 ±0.25	36	55	82	97	----
FB-xx-801	7,50 ±0.20	2,25 ±0.25	07,55 ±0.25	42	63	92	109	2,60
FB-xx-1501	3.50 ±0.20	1.60 ±0.10	03.25 ±0.20	13	21	35	50	----
FB-xx-1801	5,10±0.25	1,45 ±0.25	11,10 ±0.35	62	96	131	151	3,90
FB-xx-2401	9,65 ±0.25	5,00 ±0.20	05.05 ±0.45	59	-16	26	43	1,02
FB-xx-6301	9,50 ±0.25	4,75 ±0.30	10,40 ±0.25	34	-53	80	92	1,70

Emi Suppression Beads

Material 61

250 - 1000 MHz

Emi Suppression Beads HigherFrequencies 250 – 1000 MHZ Material 61
Bezeichnung	AußenÆ (OD)	Loch Æ (ID)	Länge (HT)	Imp. (Ω) 100 MHz	Imp. (Ω) 250⁺ MHz	Imp. (Ω) 500⁺ MHz	Imp. (Ω) 1000⁺ MHz	Imp. faktor
FB-xx-101	3,50 ±0.30	1,30 ±0.10	03,25 ±0.25	30	45	62	95	1,00
FB-xx-301	3,50 ±0.20	1,20 ±0.10	06,00 ±0.25	54	82	103	120	2,00
FB-xx-801	7,50 ±0.20	2,25 ±0.25	07,55 ±0.25	75	103	120	143	2,60
FB-xx-1801	5,10 ±0.25	1,45 ±0.25	11,10 ±0.35	102	141	167	185	3,90

Emi Suppression Beads

Material 73

< 50 MHz

Emi Suppression Beads Broadband Frequencies < 50 MHz – Material 73
Bezeichnung	AußenÆ (OD)	Loch Æ (ID)	Länge (HT)	Imp. (Ω) 1 MHz	Imp. (Ω) 5 MHz	Imp. (Ω) 10 MHz	Imp. (Ω) 25 MHz	Imp. faktor
FB-xx-101	3,50 ±0.30	1,30 ±0.10	03,25 ±0.25	8,1	19,5	25	35	1,00
FB-xx-201	2,00 ±0.15	1,05 ±0.10	03,50 ±0.30	5,2	12,5	18	27	0,70
FB-xx-301	3,50 ±0.20	1,20 ±0.10	06,00 ±0.25	15,5	37,5	57	63	2,00
FB-xx401	5,10 ±0.25	1,45 ±0.25	06,35 ±0.25	20	47,5	54	58	----
FB-xx-801	7,50 ±0.20	2,25 ±0.25	07,55 ±0.25	23	55,5	48	45	2,60
FB-xx-2401	9,65 ±0.25	5,00 ±0.20	05.05 ±0.45	7,9	19	19	15	1,02

Ferritperlen

Material 43 – 61 – 64 - 73

Eigenschaften	43	61	64	73
Anfangspermeabilität	850	125	250	2500
Max.Permeabilität	3000	450	375	4000
Sättigungsflußdichte 10 Oe (Gauß)	2750	2150	2200	4000
Remanenzflußdichte 10 Oe (Gauß)	1200	1200	1100	1250
Curie Temperatur (°C)	130	350	210	160
Vol.Widerstand Ω/cm	10⁵	10⁸	10⁸	10 ²
Temp.Koeffizient %/°C (20 °C…….70 °C)	1,0	0,15	0,10	0,80

Abmessungen und AL-Wert

Abmessungen in mm

A_L-Werte in nH/Wdg.²

Bezeichnung	Typ	AußenÆ (OD)	Loch Æ (ID)	Länge (HT)	43	64	73	77	85	Imp. faktor
FB-xx-101	1-Loch	3,50 ±0.30	1,30 ±0.10	03,25 ±0.25	510	150	1500	----	3000	1,00
FB-xx-201	1-Loch	2,00 ±0.15	1,05 ±0.10	03,50 ±0.30	360	110	1100	----	----	0,70
FB-xx-301	1-Loch	3,50 ±0.20	1,20 ±0.10	06,00 ±0.25	1020	300	3000	----	----	2,00
FB-xx401	1-Loch	5,10 ±0.25	1,45 ±0.25	06,35 ±0.25
FB-xx-801	1-Loch	7,50 ±0.20	2,25 ±0.25	07,55 ±0.25	1300	390	3900	----	----	2,60
FB-xx-901	2- Loch	6,40 ±0.20	2x1,3 ±0.25	10,60 ±0.25	----	1130	----	----	----	7,50
FB-xx-1501	1-Loch	3.50 ±0.20	1.60 ±0.10	03.25 ±0.20
FB-xx-1801	1-Loch	5,10±0.25	1,45 ±0.25	11,10 ±0.35	2000	590	5900	----	----	3,90
FB-xx-2401	1-Loch	9,65 ±0.25	5,00 ±0.20	05.05 ±0.45	520	----	1530	----	----	1,02
FB-xx-5111	6-Loch	6,00	6x0,90	10,00	3540	1010	----	----	----	6,70
FB-xx-5621	1-Loch	14,30	6,40	28,60	3800	----	----	9600	----	6,40
FB-xx-6301	1-Loch	9,50 ±0.25	4,75 ±0.30	10,40 ±0.25	1100	----	----	2600	----	1,70
FB-43-1020	1-Loch	25,40	12,70	28,20	3200	----	----	----	----	6,20
FB-77-1024	1-Loch	25,40	12,70	21,00	----	----	----	----	5600	3,70

Material 43

Permeabilität 850

Ein Nickel-Zink Material mit großem Volumenwiderstand. Wird häufig für Spulen mittlerer Frequenz in Ringform und für Breitbandübertrager bis 50 MHz benutzt. Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 50 bis 200 MHz eingesetzt.

Alle Ringkerne sind - RoHS: konform

Bitte Lupe Klicken

Zurück zu Ferrit- Perlen-Übersicht

Eigenschaften Material 43

*Eigenschaften*	43
*Anfangspermeabilität*	*850*
*Max.Permeabilität*	*3000*
*Sättigungsflußdichte* *10 Oe (Gauß)*	*2750*
*Remanenzflußdichte* *10 Oe (Gauß)*	*1200*
*Curie Temperatur (°C)*	*130*
*Vol.Widerstand Ω/cm*	10⁵
*Temp.Koeffizient %/°C* *(20 °C …….70 °C)*	*1,0*
*Frequenz MHz Resonanzschaltung*	*0.01 bis 1*
*Frequenz MHz Breitbandschaltung*	*1.0 - 50*
*Frequenz MHz Drosselanwendung*	*30 - 600*

Material 61

Permeabilität 125

Ein Nickel-Zink-Material, das mittlere Temperaturstabilität, aber eine hohe Güte bietet (0,2 bis 15 MHz). In erster Linie Ersatz als Ringkern in Spulen hoher Güte.

Alle Ringkerne sind - RoHS: konform

Eigenschaften Material 61

Eine Ringkonfiguration bietet die ultimative Nutzung der Eigenschaften des intrinsischen Ferritmaterials. Ringkerne werden in einer Vielzahl von Anwendungen eingesetzt, z. B. als Eingangsfilter, Fehlerstromschutzschalter, Gleichtaktfilter und in Impuls- und Breitbandtransformatoren.

*Eigenschaften*	61
*Anfangspermeabilität*	*125*
*Max.Permeabilität*	*450*
*Sättigungsflußdichte* *10 Oe (Gauß)*	*2150*
*Remanenzflußdichte* *10 Oe (Gauß)*	*1200*
*Curie Temperatur (°C)*	*350*
*Vol.Widerstand Ω/cm*	10⁸
*Temp.Koeffizient %/°C* *(20 °C …….70 °C)*	*0,15*
*Frequenz MHz Resonanzschaltung*	*0,2 - 10*
*Frequenz MHz Breitbandschaltung*	*10 - 200*
*Frequenz MHz Drosselanwendung*	*200 -1000*

Material 64

(Permeabilität 250)

Ein Nickel-Zink-Material mit hohem Volumenwiderstand. Frequenzbereich für Anwendungen in Resonanzkreisen bis 4 MHz. Hat gute Abschirmeigenschaften und wird hauptsächlich in Form von Ferritperlen zur Dämpfung unerwünschter Oberwellen über 200 MHz eingesetzt.

Alle Ringkerne sind - RoHS: konform

Eigenschaften Material 64

*Eigenschaften*	64
*Anfangspermeabilität*	*250*
*Max.Permeabilität*	*375*
*Sättigungsflußdichte* *10 Oe (Gauß)*	*2200*
*Remanenzflußdichte* *10 Oe (Gauß)*	*1100*
*Curie Temperatur (°C)*	*210*
*Vol.Widerstand Ω/cm*	10⁸
*Temp.Koeffizient %/°C* *(20 °C …….70 °C)*	*0,10*
*Frequenz MHz Resonanzschaltung*	*0,05-40*
*Frequenz MHz Breitbandschaltung*	*5,0-200*
*Frequenz MHz Drosselanwendung*	*200-12000*

Material 73

Permeabilität 2500

Ein Mangen-Zink-Material, das geringen Volumenwiderstand und hohe Impedanz im Frequenzbereich zwischen 5 und 50 MHz bietet. Als Ferritperlen ideal geeignet, um diese Frequenzen zu dämpfen.

Alle Ringkerne sind - RoHS: konform

Eigenschaften Material 73

*Eigenschaften*	73
*Anfangspermeabilität*	*2500*
*Max.Permeabilität*	*4000*
*Sättigungsflußdichte* *10 Oe (Gauß)*	*4000*
*Remanenzflußdichte* *10 Oe (Gauß)*	*1250*
*Curie Temperatur (°C)*	*160*
*Vol.Widerstand Ω/cm*	*10 ²*
*Temp.Koeffizient %/°C* *(20 °C …….70 °C)*	*0,80*
*Frequenz MHz Resonanzschaltung*	*0,001 -1*
*Frequenz MHz Breitbandschaltung*	*0,5 - 30*
*Frequenz MHz Drosselanwendung*	*10 - 50*

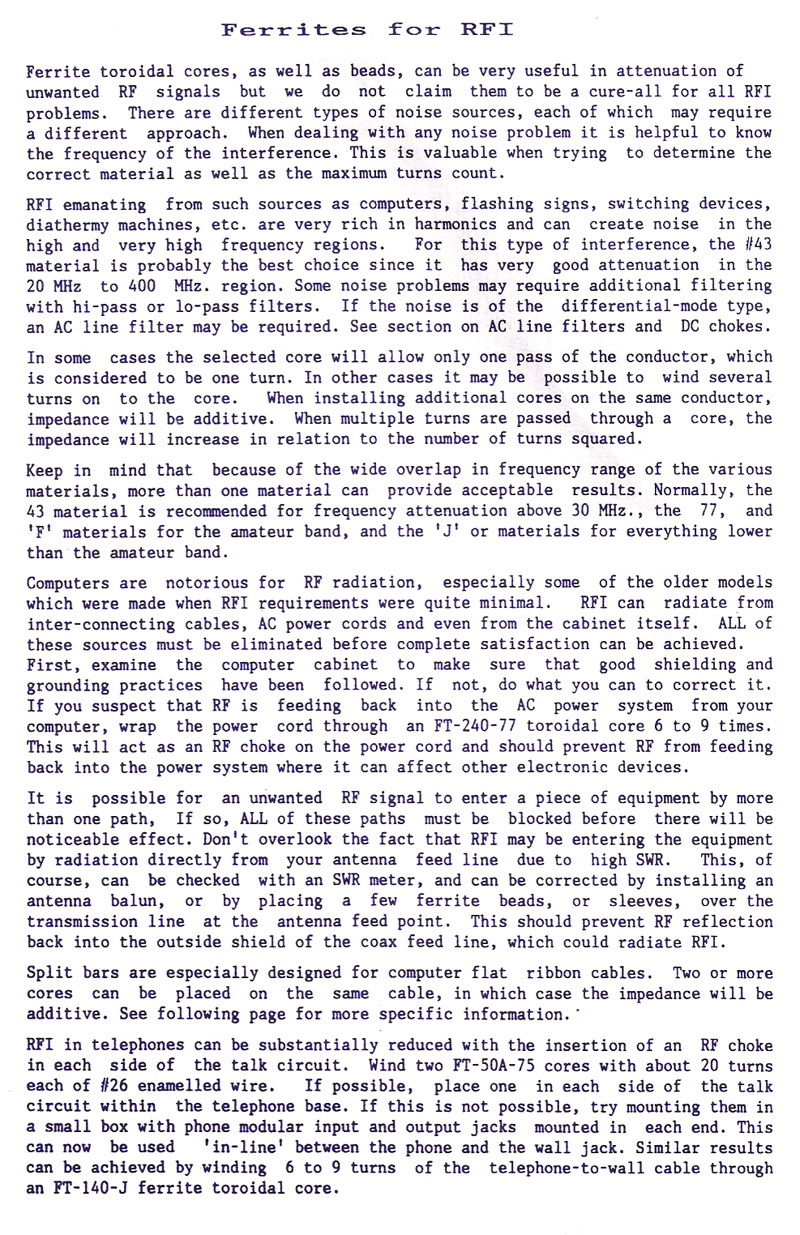

Diagramm

FERRITPERLEN- FB-1

Bitte Lupe Klicken

Zurück zu Ferrit- Perlen-Übersicht
