Ferrite Shelding Beads: Small Beads



Bestellnummer

Außen

OD mm

Innen

ID mm

Länge

HT mm

Typ

Permeabilität

µ

FB 101-43

3,50±0.30

1,30±0.10

03,25±0.25

1 - Loch

850

FB 101-61

3,50±0.30

1,30±0.10

03,25±0.25

1 - Loch

125

FB 101-73

3,50±0.30

1,30±0.10

03,25±0.25

1 - Loch

2500

FB 101-75B

3,50±0.30

1,30±0.10

03,25±0.25

1 - Loch

5000

FB 201-43

2,00-0.15

1,05+0.10

03,80±0.25

1 - Loch

850

FB 201-73

2,00-0.15

1,05+0.10

03,80±0.25

1 - Loch

2500

FB 301-43

3,50±0.20

1,30±0.10

06,00±0.25

1 - Loch

850

FB 301-61

3,50±0.20

1,30±0.10

06,00±0.25

1 - Loch

125

FB 301-73

3,50±0.20

1,30±0.10

06,00±0.25

1 - Loch

2500

FB 401-43

5.10±0.25

1.45±0.25

06,35±0.25

1 - Loch

850

FB 801-43

7,50±0.20

2,25±0.25

07.55±0.25

1 - Loch

850

FB 801-61

7,50±0.20

2,25±0.25

07.55±0.25

1 - Loch

125

FB 801-73

7,50±0.20

2,25±0.25

07.55±0.25

1 Loch

2500

FB 1501-43

3,50



1,60

03,25

1 - Loch

850

FB 1801-43

5,10

±0.25

1,45

±0.25

11,10

±0.35

1 - Loch

850

FB 1801-64

5,10

±0.25

1,45

±0.25

11,10

±0.35

1 - Loch

250

FB 1801-73

5,10

±0.25

1,45

±0.25

11,10

±0.35

1 - Loch

2500

FB 2401-43

9,65

±0.25

5,00

±0.20

05.05

±0.45

1 - Loch

850

FB 2401-73

9,65

±0.25

5,00

±0.20

05.05

±0.45

1 - Loch

2500

FB 5111-43

6,00

6x0,90

10,00

6 - Loch

850

FB 5111-64

6,00

6x0,90

10,00

6 - Loch

250

FB 6301-43

9,50

±0.25

4,75

±0.30

10,40

±0.25

1 - Loch

850

FB 6301-77

9,50

±0.25

4,75

±0.30

10,40

±0.25

1 - Loch

2000



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

DP30

DP30 - Dämpfungsperle

Durchmesser:

Außen: 3,5 mm

Höhe: 3 mm

Innen: 1,3 mm



Ferritperlen für alle Frequenzbereiche-für HF-Transistor-, Thyristor- und Triacschaltungen.Die Dämpfungsperlen werden über den Leiter geschoben, der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.Maße Øaußen 3,5 mm Øinnen 1,3 mm Länge 3 mm

Alle Ringkerne sind -

RoHS: konform

1996 - 2019 Amidon.de All Rights Reserved

DP30

50 Stück Sonderaktion bis 29.06.2019

DP30-Dämpfungsperle

Durchmesser:

außen: 3,5 mm

Höhe: 3 mm

Innen: 1,3 mm

Ferritperlen für alle Frequenzbereiche-für HF-Transistor-, Thyristor- und Triacschaltungen.Die Dämpfungsperlen werden über den Leiter geschoben, der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.Maße Øaußen 3,5 mm Øinnen 1,3 mm

Alle Ringkerne sind -

RoHS: konform

1996 - 2019Amidon.de All Rights Reserved

DP30

100 Stück Sonderaktion bis 30.04.2019

DP30-Dämpfungsperle

Durchmesser:

außen: 3,5 mm

Höhe: 3 mm

Innen: 1,3 mm

Ferritperlen für alle Frequenzbereiche-für HF-Transistor-, Thyristor- und Triacschaltungen.Die Dämpfungsperlen werden über den Leiter geschoben, der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.Maße Øaußen 3,5 mm Øinnen 1,3 mm

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

DP50

DP 50 Dämpfungsperle

Durchmesser:

Außen: 3,5 mm

Höhe: 5 mm

Innen: 1,3 mm

Länge: 5 mm

Ferritperlen für alle Frequenzbereiche-für HF-Transistor-, Thyristor- und Triacschaltungen.Die Dämpfungsperlen werden über den Leiter geschoben, der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.



Alle Ringkerne sind -

RoHS: konform

1996 - 2019 Amidon.de All Rights Reserved

DP50 50St

50 Stück

DP 50-Dämpfungsperle

Durchmesser:

Außen: 3,5 mm

Höhe: 5 mm

Innen: 1,3 mm

Länge 5,00 mm

Ferritperlen für alle Frequenzbereiche-für HF-Transistor-, Thyristor- und Triacschaltungen.Die Dämpfungsperlen werden über den Leiter geschoben, der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Alle Ringkerne sind -

RoHS: konform

1996 - 2019 Amidon.de All Rights Reserved



DP50 100 Stück

100 Stück

DP 50-Dämpfungsperle



Durchmesser:

Außen: 3,5 mm

Höhe: 5 mm

Innen: 1,3 mm

Länge: 5,00 mm

Ferritperlen für alle Frequenzbereiche-für HF-Transistor-, Thyristor- und Triacschaltungen.Die Dämpfungsperlen werden über den Leiter geschoben, der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Alle Ringkerne sind -

RoHS: konform

1996 - 2019Amidon.de All Rights Reserved

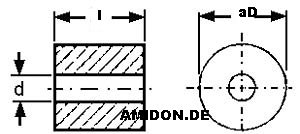

DP75

DP 75-Dämpfungsperle



Durchmesser:

Außen: 3,5 mm

Höhe: 7,5 mm

Innen: 1,3 mm

Länge 7,5 mm

Ferritperlen für alle Frequenzbereiche-für HF-Transistor-, Thyristor- und Triacschaltungen.Die Dämpfungsperlen werden über den Leiter geschoben, der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Alle Ringkerne sind -

RoHS: konform

1996 - 2019 Amidon.de All Rights Reserved

DP75

50 Stück Sonderaktion bis 29.04.2019

DP 75-Dämpfungsperle



Durchmesser:

Außen: 3,5 mm

Höhe: 7,5 mm

Innen: 1,3 mm

Länge 7,5 mm

Ferritperlen für alle Frequenzbereiche-für HF-Transistor-, Thyristor- und Triacschaltungen.Die Dämpfungsperlen werden über den Leiter geschoben, der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Alle Ringkerne sind -

RoHS: konform

1996 - 2019 Amidon.de All Rights Reserved

Bitte Lupe Klicken

Zurück zu Ferrit- Perlen-Übersicht

DP75

100 Stück Sonderaktion bis 29.04.2019

DP 75-Dämpfungsperle



Durchmesser:

Außen: 3,5 mm

Höhe: 7,5 mm

Innen: 1,3 mm

Länge 7,5 mm

Ferritperlen für alle Frequenzbereiche-für HF-Transistor-, Thyristor- und Triacschaltungen.Die Dämpfungsperlen werden über den Leiter geschoben, der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Alle Ringkerne sind -

RoHS: konform

1996 - 2019 Amidon.de All Rights Reserved

FB43-101

     Broadband Frequencies 25-300 MHz

 EMI-Ferrithülsen für runde Kabel

sind für alle Frequenzbereiche erhältlich.

EMI-Ferrithülsen für runde KabelHF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen. Siehe Einleitungstext.

Bezeichnung

Außen

(OD)

Loch(ID)

Länge

(HT)

Imp.

(Ω)

10 MHz

 Imp.

(Ω)

25

MHz

Imp.

(Ω)

100 MHz

Imp.

(Ω)

250 MHz

Imp.

faktor



FB-43-101

3,50

±0.30

1,30

±0.10

03,25

±0.25

17

26

40

56

1,00



Impedanz bei 100 MHz

Impedanz bei 250 MHz

Impedanz bei 500 MHz

Impedanz bei 1000 MHz

17

26

40

53 Ω

 Außen:

 3,5 mm ±0.20 ["OD"] -

 Loch

 1,3 mm ±0.10["ID"] -

 Länge

 3,25 mm ±0.25["ID"]

 Permeabilität µ

 850

 AL-Wert[nH/Wdg.²]

 510

 Impedanzfaktor

 1,0

 Volumenwiderstand Ohm/cm

105

Frequenzbereich f. Drosselanwendung

Frequenzbereich f.Resonanzbereich

Frequenzbereich Breitband

 30 - 600 MHz

 0,01 bis 1 MHz

 1 bis 50 MHz

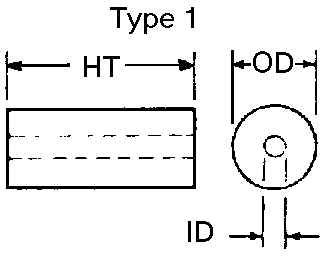

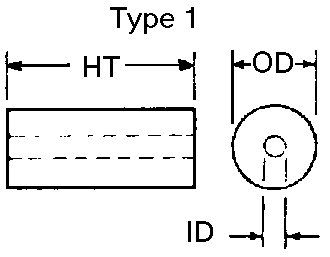

 Bauform  Type 1



FB 101-43

3,50±0.30

1,30±0.10

03,25±0.25

1 - Loch

850

perm.



Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand Ω/cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0



Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 30 bis 200 MHz (RF Noise) eingesetzt.

Dieser Ringkerntyp eignet sich neben der allgemeinen Anwendung im EMV-Bereich speziell zur Verminderung der Störaussendung bei mehradrigen Leitungen, die nicht mehrfach durch einen Ringkern geführt werden können. Hierzu gehören Video- und Audiosignalleitungen sowie Datenleitungen. Aufgrund des hochwertigen Ferritmaterials ergeben sich sehr gute Entstöreigenschaften.

Material 43 wird für  25Mhz - 300Mhz eingesetzt.



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved



FB43-101 10St.

     Broadband Frequencies 25-300 MHz

 EMI-Ferrithülsen für runde Kabel

sind für alle Frequenzbereiche erhältlich.

EMI-Ferrithülsen für runde KabelHF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen. Siehe Einleitungstext.

Bezeichnung

Außen

(OD)

Loch(ID)

Länge

(HT)

Imp.

(Ω)

10 MHz

 Imp.

(Ω)

25

MHz

Imp.

(Ω)

100 MHz

Imp.

(Ω)

250 MHz

Imp.

faktor



FB-43-101

3,50

±0.30

1,30

±0.10

03,25

±0.25

17

26

40

56

1,00



Impedanz bei 100 MHz

Impedanz bei 250 MHz

Impedanz bei 500 MHz

Impedanz bei 1000 MHz

17

26

40

53 Ω

 Außen:

 3,5 mm ±0.20 ["OD"] -

 Loch

 1,3 mm ±0.10["ID"] -

 Länge

 3,25 mm ±0.25["ID"]

 Permeabilität µ

 850

 AL-Wert[nH/Wdg.²]

 510

 Impedanzfaktor

 1,0

 Volumenwiderstand Ohm/cm

105

Frequenzbereich f. Drosselanwendung

Frequenzbereich f.Resonanzbereich

Frequenzbereich Breitband

 30 - 600 MHz

 0,01 bis 1 MHz

 1 bis 50 MHz

 Bauform  Type 1



FB 101-43

3,50±0.30

1,30±0.10

03,25±0.25

1 - Loch

850

perm.



Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand Ω/cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0



Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 30 bis 200 MHz (RF Noise) eingesetzt.

Dieser Ringkerntyp eignet sich neben der allgemeinen Anwendung im EMV-Bereich speziell zur Verminderung der Störaussendung bei mehradrigen Leitungen, die nicht mehrfach durch einen Ringkern geführt werden können. Hierzu gehören Video- und Audiosignalleitungen sowie Datenleitungen. Aufgrund des hochwertigen Ferritmaterials ergeben sich sehr gute Entstöreigenschaften.

Material 43 wird für  25Mhz - 300Mhz eingesetzt.



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved



FB43-101 50St.


Stückpreis 0,798 Euro bei Abnahme von 50St.

Broadband Frequencies 25-300 MHz

sind für alle Frequenzbereiche erhältlich.

Bezeichnung

Außen

(OD)

Loch(ID)

Länge

(HT)

Imp.

(Ω)

10 MHz

 Imp.

(Ω)

25

MHz

Imp.

(Ω)

100 MHz

Imp.

(Ω)

250 MHz

Imp.

faktor



FB-43-101

3,50

±0.30

1,30

±0.10

03,25

±0.25

17

26

40

56

1,00



EMI-Ferrithülsen für runde KabelHF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen. Siehe Einleitungstext.



Impedanz bei 10 MHz

Impedanz bei 25 MHz

Impedanz bei 100 MHz

Impedanz bei 250 MHz

17

26

40

53 Ω

 Außen:

 3,5 mm ±0.20 ["OD"] -

 Loch

 1,3 mm ±0.10["ID"] -

 Länge

 3,25 mm ±0.25["ID"]

 Permeabilität µ

 850

 AL-Wert[nH/Wdg.²]

 510

 Impedanzfaktor

 1,0

 Volumenwiderstand Ohm/cm

105

 Frequenzbereich f. Drosselanwendung

 200-2000 MHz

 Bauform  Type 1



FB 101-43

3,50±0.30

1,30±0.10

03,25±0.25

1 - Loch

850

perm.



Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand /cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0



Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 30 bis 200 MHz (RF Noise) eingesetzt.

Dieser Ringkerntyp eignet sich neben der allgemeinen Anwendung im EMV-Bereich speziell zur Verminderung der Störaussendung bei mehradrigen Leitungen, die nicht mehrfach durch einen Ringkern geführt werden können. Hierzu gehören Video- und Audiosignalleitungen sowie Datenleitungen. Aufgrund des hochwertigen Ferritmaterials ergeben sich sehr gute Entstöreigenschaften.

Material 43 wird für  25Mhz - 300Mhz eingesetzt.



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved



FB43-101 100St.

50 Stück Sonderaktion bis 29.04..2013

Broadband Frequencies 25-300 MHz

sind für alle Frequenzbereiche erhältlich.

Bezeichnung

Außen

(OD)

Loch(ID)

Länge

(HT)

Imp.

(Ω)

10 MHz

 Imp.

(Ω)

25

MHz

Imp.

(Ω)

100 MHz

Imp.

(Ω)

250 MHz

Imp.

faktor



FB-43-101

3,50

±0.30

1,30

±0.10

03,25

±0.25

17

26

40

56

1,00



EMI-Ferrithülsen für runde KabelHF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen. Siehe Einleitungstext.



Impedanz bei 10 MHz

Impedanz bei 25 MHz

Impedanz bei 100 MHz

Impedanz bei 250 MHz

17

26

40

53 Ω

 Außen:

 3,5 mm ±0.20 ["OD"] -

 Loch

 1,3 mm ±0.10["ID"] -

 Länge

 3,25 mm ±0.25["ID"]

 Permeabilität µ

 850

 AL-Wert[nH/Wdg.²]

 510

 Impedanzfaktor

 1,0

 Volumenwiderstand Ohm/cm

105

 Frequenzbereich f. Drosselanwendung

 200-2000 MHz

 Bauform  Type 1



FB 101-43

3,50±0.30

1,30±0.10

03,25±0.25

1 - Loch

850

perm.



Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand /cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0



Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 30 bis 200 MHz (RF Noise) eingesetzt.

Dieser Ringkerntyp eignet sich neben der allgemeinen Anwendung im EMV-Bereich speziell zur Verminderung der Störaussendung bei mehradrigen Leitungen, die nicht mehrfach durch einen Ringkern geführt werden können. Hierzu gehören Video- und Audiosignalleitungen sowie Datenleitungen. Aufgrund des hochwertigen Ferritmaterials ergeben sich sehr gute Entstöreigenschaften.

Material 43 wird für  25Mhz - 300Mhz eingesetzt.



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved



FB61-101

EMI-Ferrithülsen für runde Kabel

Higher Frequencies 250-2000 MHz



Impedanz bei 100 MHz

Impedanz bei 250 MHz

Impedanz bei 500 MHz

Impedanz bei 1000 MHz

30

45

62

95 Ω

 Außen:

 3,5 mm ±0.20 ["OD"] -

 Loch

 1,3 mm ±0.10["ID"] -

 Länge

 3,25 mm ±0.25["ID"]

 Permeabilität µ

 125

 AL-Wert[nH/Wdg.²]

 150

 Impedanzfaktor

 1,0

 Volumenwiderstand Ohm/cm

108

 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Resonanz

 Frequenzbereich Breitband

 200-2000 MHz

 0,2 - 10 MHz

 10 - 200 MHz

 Bauform  Type 1

 Sind für alle Frequenzbereiche erhältlich.

Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Dieser Ringkerntyp eignet sich neben der allgemeinen Anwendung im EMV-Bereich speziell zur Verminderung der Störaussendung bei mehradrigen Leitungen, die nicht mehrfach durch einen Ringkern geführt werden können. Hierzu gehören Video- und Audiosignalleitungen sowie Datenleitungen. Aufgrund des hochwertigen Ferritmaterials ergeben sich sehr gute Entstöreigenschaften.

Material 61 wird für  250 Mhz - 1000Mhz eingesetzt.



FB 101-61

3,50±0.30

1,30±0.10

03,25±0.25

1 - Loch

125

perm.

Eigenschaften

61

Anfangspermeabilität

125

Max.Permeabilität

450

Sättigungsflußdichte

10 Oe (Gauß)

2150

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

350

Vol.Widerstand /cm

10⁸

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,15



FB61-101

 Frequency Range: Higher Frequencies 250-1000 MHz (61 material) Description: 61 SHIELD BEAD Application: Suppression Components Where Used: Board Component Part Type: EMI Suppression Beads

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB61-101

10XFB 61-101

EMI-Ferrithülsen für runde Kabel

Higher Frequencies 250-2000 MHz



Impedanz bei 100 MHz

Impedanz bei 250 MHz

Impedanz bei 500 MHz

Impedanz bei 1000 MHz

30

45

62

95 Ω

 Außen:

 3,5 mm ±0.20 ["OD"] -

 Loch

 1,3 mm ±0.10["ID"] -

 Länge

 3,25 mm ±0.25["ID"]

 Permeabilität µ

 125

 AL-Wert[nH/Wdg.²]

 150

 Impedanzfaktor

 1,0

 Volumenwiderstand Ohm/cm

108

 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Resonanz

 Frequenzbereich Breitband

 200-2000 MHz

 0,2 - 10 MHz

 10 - 200 MHz

 Bauform  Type 1

 Sind für alle Frequenzbereiche erhältlich.

Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Dieser Ringkerntyp eignet sich neben der allgemeinen Anwendung im EMV-Bereich speziell zur Verminderung der Störaussendung bei mehradrigen Leitungen, die nicht mehrfach durch einen Ringkern geführt werden können. Hierzu gehören Video- und Audiosignalleitungen sowie Datenleitungen. Aufgrund des hochwertigen Ferritmaterials ergeben sich sehr gute Entstöreigenschaften.

Material 61 wird für  250 Mhz - 1000Mhz eingesetzt.



FB 101-61

3,50±0.30

1,30±0.10

03,25±0.25

1 - Loch

125

perm.

Eigenschaften

61

Anfangspermeabilität

125

Max.Permeabilität

450

Sättigungsflußdichte

10 Oe (Gauß)

2150

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

350

Vol.Widerstand /cm

10⁸

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,15



FB61-101

 Frequency Range: Higher Frequencies 250-1000 MHz (61 material) Description: 61 SHIELD BEAD Application: Suppression Components Where Used: Board Component Part Type: EMI Suppression Beads

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB61-101


Higher Frequencies 250-2000 MHz



Impedanz bei 100 MHz

Impedanz bei 250 MHz

Impedanz bei 500 MHz

Impedanz bei 1000 MHz

30

45

62

95 Ω

 Außen:

 3,5 mm ±0.20 ["OD"] -

 Loch

 1,3 mm ±0.10["ID"] -

 Länge

 3,25 mm ±0.25["ID"]

 Permeabilität µ

 125

 AL-Wert[nH/Wdg.²]

 150

 Impedanzfaktor

 1,0

 Volumenwiderstand Ohm/cm

108

 Frequenzbereich f. Drosselanwendung

Frequenzbereich Resonanz

Frequenzbereich Breitband

 200-2000 MHz

 0,2 - 10 MHZ

 10 - 200 MHz

 Bauform  Type 1

Sind für alle Frequenzbereiche erhältlich.

Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Dieser Ringkerntyp eignet sich neben der allgemeinen Anwendung im EMV-Bereich speziell zur Verminderung der Störaussendung bei mehradrigen Leitungen, die nicht mehrfach durch einen Ringkern geführt werden können. Hierzu gehören Video- und Audiosignalleitungen sowie Datenleitungen. Aufgrund des hochwertigen Ferritmaterials ergeben sich sehr gute Entstöreigenschaften.



Material 61 wird für  250 Mhz - 1000Mhz eingesetzt.



FB 101-61

3,50±0.30

1,30±0.10

03,25±0.25

1 - Loch

125

perm.

Eigenschaften

61

Anfangspermeabilität

125

Max.Permeabilität

450

Sättigungsflußdichte

10 Oe (Gauß)

2150

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

350

Vol.Widerstand /cm

10⁸

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,15

FB61-101 Frequency Range: Higher Frequencies 200-1000 MHz (61 material) Description: 61 SHIELD BEAD Application: Suppression Components Where Used: Board Component Part Type: EMI Suppression Beads

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB61-101

Aktion bis29.06.2013

FB64-101

Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen. Siehe Einleitungstext.

Dieser Ringkerntyp eignet sich neben der allgemeinen Anwendung im EMV-Bereich speziell zur Verminderung der Störaussendung bei mehradrigen Leitungen, die nicht mehrfach durch einen Ringkern geführt werden können. Hierzu gehören Video- und Audiosignalleitungen sowie Datenleitungen. Aufgrund des hochwertigen Ferritmaterials ergeben sich sehr gute Entstöreigenschaften.

Impedanz bei 100 MHz

Impedanz bei 250 MHz

Impedanz bei 500 MHz

Impedanz bei 1000 MHz

30

45

62

95 Ω

 Außen:

 3,5 mm ±0.20 ["OD"] -

 Loch

 1,3 mm ±0.10["ID"] -

 Länge

 3,25 mm ±0.25["ID"]

 Permeabilität µ

 125

 AL-Wert[nH/Wdg.²]

 150

 Impedanzfaktor

 1,0

 Volumenwiderstand Ohm/cm

 108

 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Resonanz

 Frequenzebreich Breitband

 200 - 2000 MHz

 0,05 - 4 MHz

 5 - 200 MHz

 Bauform  Type 1


FB 101-64

3,50±0.30

1,30±0.10

03,25±0.25

1 - Loch

250

Eigenschaften

64

Anfangspermeabilität

250

Max.Permeabilität

375

Sättigungsflußdichte

10 Oe (Gauß)

2200

Remanenzflußdichte

10 Oe (Gauß)

1100

Curie  Temperatur (°C)

210

Vol.Widerstand /cm

10

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,10



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

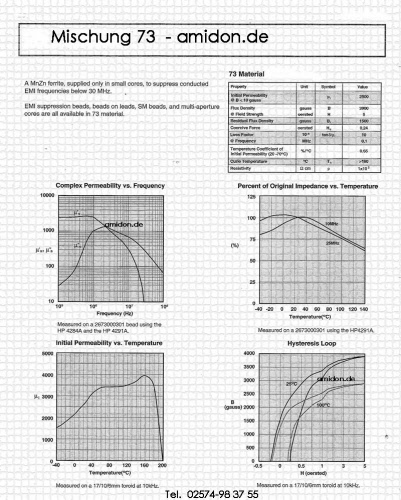

FB73-101

  Lower Frequencies < 50 MHz

EMI-Ferrithülsen für runde Kabel

sind für alle Frequenzbereiche erhältlich.

Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen. Siehe Einleitungstext.

Impedanz bei 1 MHz

Impedanz bei 5 MHz

Impedanz bei 10 MHz

Impedanz bei 25 MHz



   8,1Ω

 19,5

 25

 35 Ω



 Außen:

 3,5 mm ±0.20 ["OD"] -

 Loch

 1,3 mm ±0.10["ID"] -

 Länge

 3,25 mm ±0.25["ID"]

 Permeabilität µ

 2500

 AL-Wert[nH/Wdg.²]

 1530

 Impedanzfaktor

 1,0

 Volumenwiderstand Ohm/cm

 10 ²

 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Resonanz

 Frequenzbereich Breitband

 10 - 50 MHz

 0,001 - 1 MHz

 0,5 - 25 MHz

 Bauform  Type 1

Dieser Ringkerntyp eignet sich neben der allgemeinen Anwendung im EMV-Bereich speziell zur Verminderung der Störaussendung bei mehradrigen Leitungen, die nicht mehrfach durch einen Ringkern geführt werden können. Hierzu gehören Video- und Audiosignalleitungen sowie Datenleitungen. Aufgrund des hochwertigen Ferritmaterials ergeben sich sehr gute Entstöreigenschaften.

Material 73 wird für  10 Mhz - 50Mhz eingesetzt.

Eigenschaften

73

Anfangspermeabilität

2500

Max.Permeabilität

4000

Sättigungsflußdichte

10 Oe (Gauß)

4000

Remanenzflußdichte

10 Oe (Gauß)

1250

Curie  Temperatur (°C)

160

Vol.Widerstand /cm

10 ²

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,80



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB73-101


Lower Frequencies < 50 MHz

sind für alle Frequenzbereiche erhältlich.

Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen. Siehe Einleitungstext.

Impedanz bei 1MHz

Impedanz bei 5 MHz

Impedanz bei 10 MHz

Impedanz bei 25 MHz

  8,1

 19,5

 25

 35 Ω

 Außen:

 3,5 mm ±0.20 ["OD"] -

 Loch

 1,3 mm ±0.10["ID"] -

 Länge

 3,25 mm ±0.25["ID"]

 Permeabilität µ

 125

 AL-Wert[nH/Wdg.²]

 150

 Impedanzfaktor

 1,0

 Volumenwiderstand Ohm/cm

 108

 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Resonanz

 Frequenzbereich Breitband

 10 - 50 MHz

 0,001 - 2 MHz

 0,5 - 25 MHz

 Bauform  Type 1

Eigenschaften

73

Anfangspermeabilität

2500

Max.Permeabilität

4000

Sättigungsflußdichte

10 Oe (Gauß)

4000

Remanenzflußdichte

10 Oe (Gauß)

1250

Curie  Temperatur (°C)

160

Vol.Widerstand /cm

10 ²

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,80

Dieser Ringkerntyp eignet sich neben der allgemeinen Anwendung im EMV-Bereich speziell zur Verminderung der Störaussendung bei mehradrigen Leitungen, die nicht mehrfach durch einen Ringkern geführt werden können. Hierzu gehören Video- und Audiosignalleitungen sowie Datenleitungen. Aufgrund des hochwertigen Ferritmaterials ergeben sich sehr gute Entstöreigenschaften.

Material 73 wird für  10 Mhz - 50Mhz eingesetzt.

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

FB75-101

Sind für alle Frequenzbereiche erhältlich.

Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

Impedanz bei MHz

Impedanz bei  MHz

Impedanz bei  MHz

Impedanz bei  MHz



 Außen:

 3,5 mm ±0.20 ["OD"] -

 Loch

 1,3 mm ±0.10["ID"] -

 Länge

 3,25 mm ±0.25["ID"]

 Permeabilität µ

 5000

 AL-Wert[nH/Wdg.²]

 3000

 Impedanzfaktor

 1,0

 Volumenwiderstand Ohm/cm

 102

 Frequenzbereich f. Drosselanwendung

 Frequenzbereich Resonanz

 Frequenzbereich Breitband

 5 - 15  MHz

 0,001 - 1 MHz

 0,02 - 10 MHz





Eigenschaften

75

Anfangspermeabilität

5000

Max.Permeabilität

8000

Sättigungsflußdichte

10 Oe (Gauß)

1400

Remanenzflußdichte

10 Oe (Gauß

1250

Curie  Temperatur (°C)

                160

Vol.Widerstand /cm

3x10²

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,90



Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved

Bitte Lupe Klicken

Zurück zu Ferrit- Perlen-Übersicht

FB43-201

 Broadband Frequencies 25-300 MHz

Dämpfungsperlen sind für alle Frequenzbereiche erhältlich.

Anwendung: Für HF-Schaltungen, HF-Transistorn, Thyristoren und Triac-Schaltungen. Die Dämpfungsperlen werden über den Leiter geschoben, gewickelt. Der Dämpfungsanstieg wächst linear mit der Anzahl der Perlen.

43 Material Good for 25Mhz - 300Mhz

Impedanz bei 10 MHz

Impedanz bei 25 MHz

Impedanz bei 100 MHz

Impedanz bei 250 MHz

 12

 16

 31

 46

 Außen:

 1,9 mm ±0.20 ["OD"] -

 Loch

 1,1mm ±0.10["ID"] -

 Länge

 3,8 mm ±0.25["ID"]

 Permeabilität µ

 850

 AL-Wert[nH/Wdg.²]

 360

 Impedanzfaktor

 0,70

 Volumenwiderstand Ohm/cm

 105

 Frequenzbereich f. Drosselanwendung

 Oberwellen im Bereich

 Frequenzbereich Breitband

 Frequenzbereich Resonanz

 200-2000 MHz

 25-300 MHz

 1 - 50 MHz

 0,01 - 1 MHz

Bauform

 Type 1



Eigenschaften

43

Anfangspermeabilität

850

Max.Permeabilität

3000

Sättigungsflußdichte

10 Oe (Gauß)

2750

Remanenzflußdichte

10 Oe (Gauß)

1200

Curie  Temperatur (°C)

130

Vol.Widerstand /cm

10⁵

Temp.Koeffizient %/°C

(20 °C …….70 °C)

1,0

Alle Ringkerne sind -

RoHS: konform

1996 - 2010 Amidon.de All Rights Reserved
