Ferritstab - Preise



Bitte klicken Sie die einzelnen "Blauen Kästen" an, dann können Sie die Preise und lieferbaren Artikel ersehen.

Ferritstäbe sind in mehreren verschiedenen Materialien erhältlich; ab Lager sind jedoch regelmäßig nur Ausführungen in den Materialien #33 und #61 lieferbar, da diese hauptsächlich für Ferritantennen und Drossel-Anwendungen benötigt werden.

ANTENNEN:

Das Material #61 ist breitbandig einsetzbar vom Mittel- bis in den Kurzwellenbereich (etwa bis 10 MHz).

Das Material #33  Für niedrigere Frequenzen bis in das VLF-Band eignet sich das Ferritmaterial #33 besser.

DROSSELN:  Beide Materialien lassen sich für den Aufbau von Drosseln verwenden. Im unteren Kurzwellenbereich bis etwa zum 40m-Band sollte das Material #33, in den höheren Bändern bis zum 10m-Band das Material #61 zum Aufbau von Drosseln verwendet werden.

Doch auch im NF-Bereich werden mit dem Material #33 recht häufig Induktivitäten für Frequenzweichen aufgebaut. Aufgrund der offenen magnetischen Struktur tolerieren die Ferritstäbe beachtliche Ströme, bevor das Ferritmaterial in Sättigung geht. Die effektive Permeabilität wird von verschiedenen Faktoren beeinflußt; dies wirkt sich auf die Induktivität und die Güte 'Q', den AL-Wert des Ferritstabes und das Ampere/Windungs-Verhältnis aus.Die Faktoren sind im einzelnen:

1. Verhältnis der Länge zum Durchmesser des Ferritstabes,

2. Plazierung der Spule auf dem Stab,

3. der Abstand zwischen den Windungen der Spule und

4. der Abstand zwischen Spule und Ferritstab.

In einigen Anwendungsfällen kann die effektive Permeablität mehr durch die Wahl eines Ferritstabes mit einem anderen Verhältnis von Länge zu Durchmesser beeinflußt werden, als durch die Wahl eines anderen Materials mit einer anderen Anfangspermeablität; ebensogut kann aber im Einzelfall auch das Gegenteil richtig sein.

Größte Induktivitäten und AL-Werteergeben sich bei Potionierung der Wicklung in der Mitte des Ferritstabes, weniger an den enden.

Das beste "Q" stellt sich ein, wenn zwischen den Windungen ein wenig Raum gelassen wird. Das höchste Ampere/Windung-Verhältnis wird erreicht, wenn die Wicklung die gesamte Länge des Ferritstabes ausnutzt.

The 125 materials rods (Material 61) are widely used for commercial AM ( 550 Khz to 1600 Khz) radio antenna and by amateur radio operators ( 3 Mhz to 30 Mhz). The 800 materials (Material 33) is more suitable for lower freqeuncy operations ( 100 Khz to 1 Mhz).

Sofern in Ausnahmefällen nicht abweichend angegeben, sind alle Amidon-Produkte RoHS compliant.

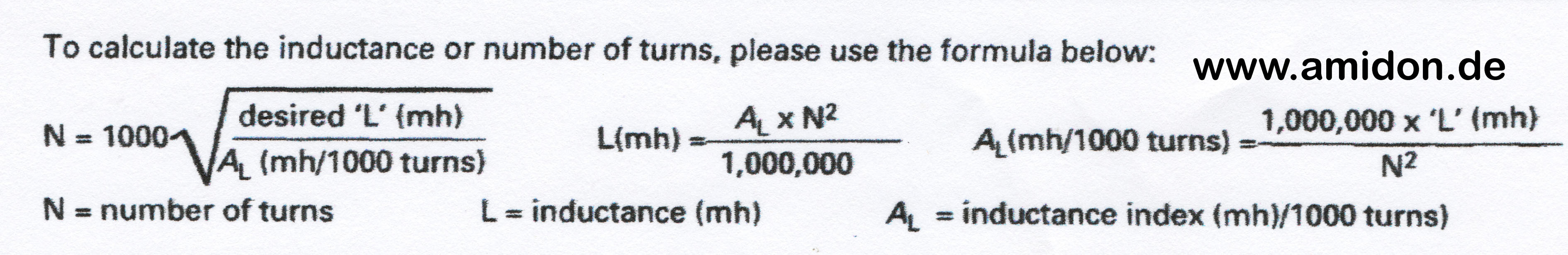

                      Induktionsberechnungsformel für Ferritstäbe

Alle Preise verstehen sich inklusive der gesetzlichen Mehrwertsteuer!

© 1996 - 2011 Amidon.de - All Rights Reserved

!

R33-037-400

Erfragen Sie bitte Lieferzeiten !!







Kern-Typ

Ø inch/

mm

Länge inch/mm

Amp.

pro Wdg.

AL value mH/1000 t



Saturation

Flux

Density

BS at

13 Oe

Perme-abilität

(µi)

Perme-

abilität

(max)

Recommended

Frequenz MHz

R-33-037-400

0.37

9.4

4.00

101.6

290

62

2750

800

3000

0.01-7

© 1996 - 2011 Amidon.de - All Rights Reserved

R33-050-200

Erfragen Sie bitte Lieferzeiten !!







Kern-Typ

Ø inch/

mm

Länge inch/mm

Amp.

pro Wdg.

AL value mH/1000 t



Saturation

Flux

Density

BS at

13 Oe

Perme-abilität

(µi)

Perme-

abilität



(max)

Recommended

Frequenz MHz

R-33-050-200

0.50

12.7

2.00

50.8

465

51

2750

800

3000

0.01-7

© 1996 - 2011 Amidon.de - All Rights Reserved

R33-050-300

Erfragen Sie bitte Lieferzeiten !!






Kern-Typ

Ø inch/

mm

Länge inch/mm

Amp.

pro Wdg.

AL value mH/1000 t



Saturation

Flux

Density

BS at

13 Oe

Perme-abilität

(µi)

Perme-

abilität

(max)

Recommended

Frequenz MHz

R-33-050-300

0.50

12.7

3.00

76.2

300

----

2750

800

3000

0.01-7

© 1996 - 2011 Amidon.de - All Rights Reserved

R33-050-400

Erfragen Sie bitte Lieferzeiten !!







Kern-Typ

Ø inch/

mm

Länge inch/

mm

Ampere pro Windung

AL value mH/1000 t



Saturation

Flux

Density

BS at

13 Oe

Perme-abilität

(µi)

Perme-

abilität

(max)



Recommended

Frequenz MHz

R33-050-400

0.50

12.7

4.00

101.6

300

59

2750

800

3000

0.01-7

© 1996 - 2011 Amidon.de - All Rights Reserved

R33-050-750

Erfragen Sie bitte Lieferzeiten !!







Kern-Typ

Ø inch/

mm

Länge inch/

mm

Ampere pro Windung

AL value mH/1000 t



Saturation

Flux

Density

BS at

13 Oe

Perme-abilität

(µi)

Perme-

abilität

(max)

Recommended

Frequenz MHz

R33-050-750



0.50

12.7

7.50

190.5

200

70

2750

800

3000

0.01-7

© 1996 - 2011 Amidon.de - All Rights Reserved

ROD-Drossel - Kit 33

Erfragen Sie bitte Lieferzeiten !!






Kern-Typ

Ø inch/mm

Länge

inch

Amp. pro Wdg.

AL value mH/1000 t



Saturation

Flux

Density

BS at

13 Oe

Perme-abilität

(µi)

Perme-

abilität

(max)

Recommended

Frequenz MHz

Drossel

Kit

33

0.8/150

XY

300

59

2750

800

2000

0,01-10

R61-037-200

Erfragen Sie bitte Lieferzeiten !!







Kern-Typ

Ø inch/mm

Länge

inch/mm

Amp. pro Wdg.

AL value mH/1000 t



Saturation

Flux

Density

BS at

13 Oe

Perme-abilität

(µi)

Perme-

abilität

(max)

Recommended

Frequenz MHz

R-61-037-200

0.37

9,4

2,00

50.8

----

----

2750

125

450

5-30

Formel





R61-050-200

   Erfragen Sie bitte Lieferzeiten !!



Kern-Typ

Ø inch/mm

Länge

inch

Amp. pro Wdg.

AL value mH/1000 t



Saturation

Flux

Density

BS at

13 Oe

Perme-abilität

(µi)

Perme-

abilität

(max)

Recommended

Frequenz MHz

R-61-050-200

0.50

9.4

2,00

50.8

----

----

2750

125

450

5-30

Bitte Lupe klicken



Zurück zu Ferritstab Übersicht

R61-037-300

Erfragen Sie bitte Lieferzeiten !!







Kern-Typ

Ø inch/mm

Länge

inch/mm

Amp. pro Wdg.

AL value mH/1000 t



Saturation

Flux

Density

BS at

13 Oe

Perme-abilität

(µi)

Perme-

abilität

(max)

Recommended

Frequenz MHz

R-61-037-300

0.37

9.4

3.0

76.2

185

32

2350

125

450

5-30

R61-025-400

Erfragen Sie bitte Lieferzeiten !!







Kern-Typ

Ø inch/mm

Länge

inch/mm

Amp. pro Wdg.

AL value mH/1000 t



Saturation

Flux

Density

BS at

13 Oe

Perme-abilität

(µi)

Perme-

abilität

(max)

Recommended

Frequenz MHz

R-61-025-400

0.25

6.35

4.0

101.6

110

26

2350

125

450

5-30

R61-050-400

Wieder ab Lager







Kern-Typ

Ø inch/mm

Länge

inch/mm

Amp. pro Wdg.

AL value mH/1000 t



Saturation

Flux

Density

BS at

13 Oe

Perme-abilität

(µi)

Perme-

abilität

(max)

Recommended

Frequenz MHz

R61-050-400

0.50

12.7

4.0

101.6

575

43

2350

125

450

5-30

R61-050-600

Erfragen Sie bitte Lieferzeiten !!






Kern-Typ

Ø inch/mm

Länge

inch/mm

Amp. pro Wdg.

AL value mH/1000 t



Saturation

Flux

Density

BS at

13 Oe

Perme-abilität

(µi)

Perme-

abilität

(max)

Recommended

Frequenz MHz

R61-050-600

0.50

12.7

6.00

152.4

260

49

2350

125

450

5-30

R61-050-750

Erfragen Sie bitte Lieferzeiten !!





Kern-Typ

Ø inch/mm

Länge

inch/mm

Amp. pro Wdg.

AL value mH/1000 t



Saturation

Flux

Density

BS at

13 Oe

Perme-abilität

(µi)

Perme-

abilität

(max)

Recommended

Frequenz MHz

R61-050-750

0.50

12.7

7.5

190.5

----

---

2350

125

450

5-30

Drossel Kit 61

    Erfragen Sie bitte Lieferzeiten !!






Kern-Typ

Ø inch/mm

Länge

inch/mm

Amp. pro Wdg.

AL value mH/1000 t



Saturation

Flux

Density

BS at

13 Oe

Perme-abilität

(µi)

Perme-

abilität

(max)

Recommended

Frequenz MHz

Dros-sel

Kit

61

0.50

12.7

4.0

101.6

575

43

2350

125

450

5-30

Analog-Schieblehre 125mm

Rolleneinstellung entlang dem Lineal mit metrischer und Zollteilung
• Vernickelt für Korrosionsschutz.
• Messbereich: 125 mm
• Gesamtlänge: 180 mm


SCHIEBLEHRE LCD 2 - Digitalanzeige bis 300mm

Analog-digitaler Messschieber

Präzisionswerkzeug höchster Güte, Meßgenauigkeit nach DIN 862. Berührungsfreies, kapazitives Linear-Meßsystem geeignet für Außen-, Tiefen-, und Stufenmessungen

Meßgenauigkeit nach DIN 862

LCD Schieblehre

Artikel

Messschieber

Messlänge

0-150mm

Ausführung

Analog/Digital

Temperatur, max.

0 ... +40 °C

LCD-Anzeige

5 stellig LCD Anzeige

Auflösung

0,01mm/0,005´´

Anzeige

mm oder Inch

Beliebige Nullpunktstellung

nichtrostender, gehärteter Stahl

Lieferung im Kunststoffetui inkl. Ersatz - Batterie (SG13).

Beliebige Nullpunktstellung

Farbe

Silber

Batterietyp

SG13, LR44, SR44, V357 etc

RoHs:konform

Ja

Bitte Lupe klicken



Zurück zu Ferritstab Übersicht

TYP/C/R11/KEM ca. 10 x 60 mm

Ferritantenne für Mittelwelle bis Kurzwelle

10x60mm

ROD 1




TYP-1-ROD150-/B/R33/VI

Besonders geeignet für MW und LW Länge 150 mm Durchm. 8mm
VALUUE

µ = Permeabilität 850-900 +-20%

ANTENNEN:
Für niedrigere Frequenzen bis in das VLF-Band eignet sich das Ferritmaterial

Das Material ist breitbandig einsetzbar vom Mittel- bis in den Kurzwellenbereich (etwa bis 10 MHz).

EMI-suppression 10-100MHz

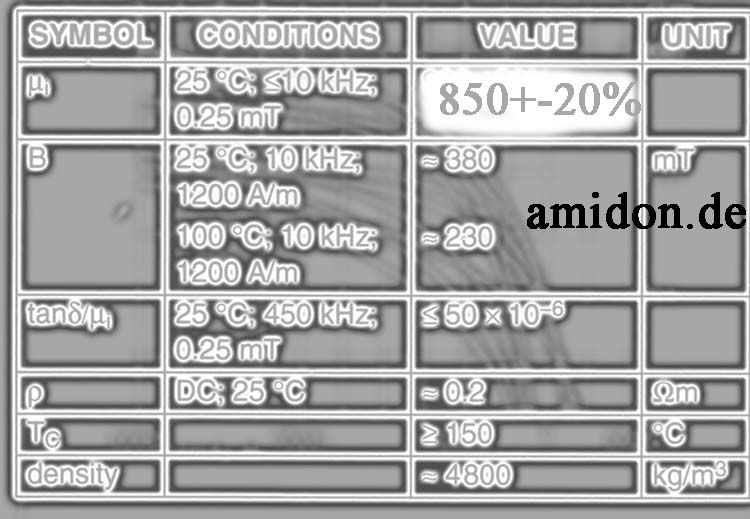

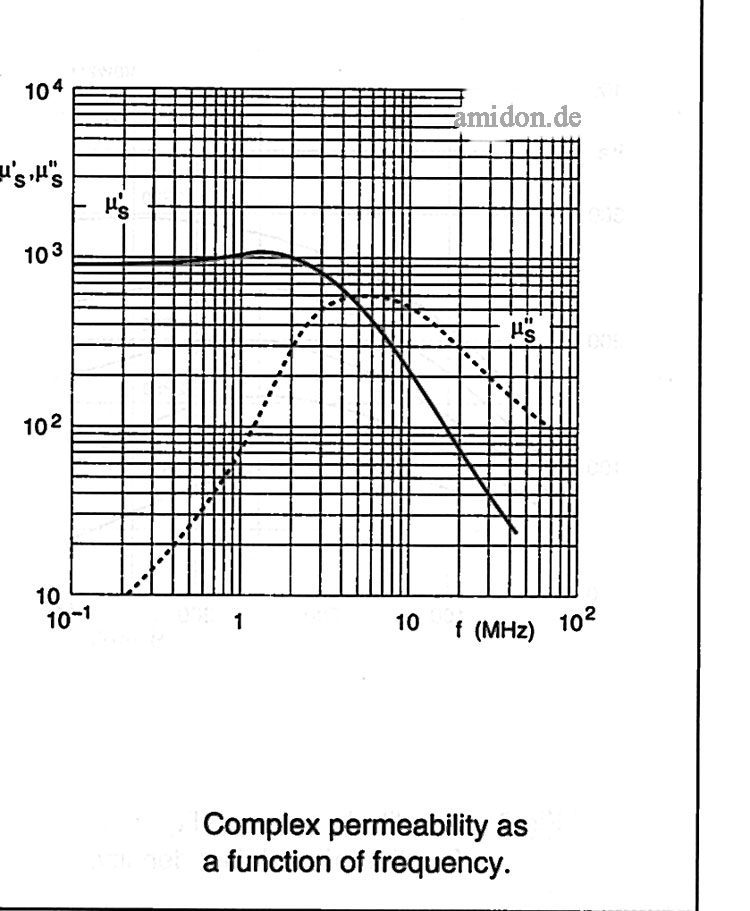

Siehe - Tabelle ROD150 /1 und Tabelle ROD150/2
