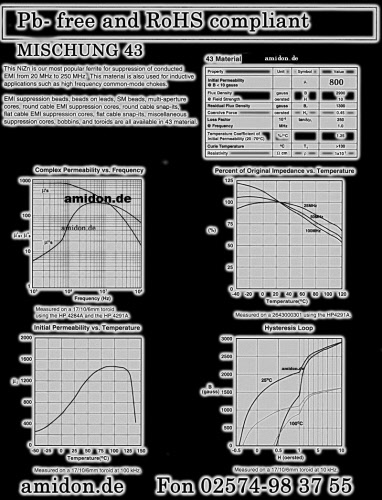

Material 61 - Permeabilität 125 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 60 MHz - 300 MHz Aussendurchmesser7,00 mm ±0.25["OD"] Loch 1.70 mm ±0.20 ["ID"] Länge 6.20 mm ±0.25 ["HT"] Dicke 4.20 mm ±0.25 ["T"] Bauform Bild 1 AL-Wert- nH² 160 Min Permeabilität µ 125 Impedanz 100 MHz - 80 Ω Impedanz 250 MHz - 118 Ω Suppression Applications for Broadband Frequencies > 250 MHz - Material 61 BN-Eigenschaften 61 Anfangspermeabilität 125 Max.Permeabilität 450 Sättigungsflußdichte 10 Oe (Gauß) 2150 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 350 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,2 - 10 Frequenz MHz Breitbandschaltung 10 - 200 Frequenz MHz Drossel-Anwendung 200 - 1000 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved

Material 61 - Permeabilität 125 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: 60 MHz - 300 MHz Aussendurchmesser 28,70 mm ±0.6["OD"] Loch 6,35 mm ±0.15 ["ID"] Länge 28,70 mm ±0.7 ["HT"] Dicke 14,25 mm ±0.3 ["T"] Bauform Bild 3 AL-Wert- nH² 800 Min. Permeabilität µ 125 Impedanz 100 MHz - 510 Ω Impedanz 250 MHz - 625 Ω Suppression Applications for Broadband Frequencies > 250 MHz - Material 61 BN-Eigenschaften 61 Anfangspermeabilität 125 Max.Permeabilität 450 Sättigungsflußdichte 10 Oe (Gauß) 2150 Remanenzflußdichte 10 Oe (Gauß) 1200 Curie Temperatur (°C) 350 Vol.Widerstand Ω/cm 10⁸ Temp.Koeffizient %/°C (20 °C …….70 °C) 0,15 Frequenz MHz Resonanzschaltung 0,2 - 10 Frequenz MHz Breitbandschaltung 10 - 200 Frequenz MHz Drossel-Anwendung 200 - 1000 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved

Material 73 - Permeabilität 2500 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: bis 30 MHz Aussendurchmesser13,30 mm ±0.6["OD"] Loch 3,80 mm ±0.25 ["ID"] Länge 14.35 mm ±0.50["HT"] Dicke 7,50 mm ±0.35["T"] Bauform Bild 1 AL-Wert- nH² 8500 Permeabilität µ 2500 Impedanz 10 MHz - 125 Ω Impedanz 25 MHz - 106 Ω Multi-Aperture cores Suppression Applications for Lower Frequencies < 50 MHz Material 73 BN-Eigenschaften 73 Anfangspermeabilität 2500 Max.Permeabilität 4000 Sättigungsflußdichte 10 Oe (Gauß) 4000 Remanenzflußdichte 10 Oe (Gauß) 1250 Curie Temperatur (°C) 160 Vol.Widerstand Ω/cm 10² Temp.Koeffizient %/°C (20 °C …….70 °C) 0,80 Frequenz MHz Resonanzschaltung 0,001 - 1 Frequenz MHz Breitbandschaltung 0,5 - 30 Frequenz MHz Drossel-Anwendung 10 - 50 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved

Material 73 - Permeabilität 2500 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: bis 30 MHz Aussendurchmesser13,30 mm ±0.6["OD"] Loch 3,80 mm ±0.25 ["ID"] Länge 14.35 mm ±0.50["HT"] Dicke 7,50 mm ±0.35["T"] Bauform Bild 1 AL-Wert- nH² 8500 Permeabilität µ 2500 Impedanz 10 MHz - 125 Ω Impedanz 25 MHz - 106 Ω Multi-Aperture cores Suppression Applications for Lower Frequencies < 50 MHz Material 73 BN-Eigenschaften 73 Anfangspermeabilität 2500 Max.Permeabilität 4000 Sättigungsflußdichte 10 Oe (Gauß) 4000 Remanenzflußdichte 10 Oe (Gauß) 1250 Curie Temperatur (°C) 160 Vol.Widerstand Ω/cm 10² Temp.Koeffizient %/°C (20 °C …….70 °C) 0,80 Frequenz MHz Resonanzschaltung 0,001 - 1 Frequenz MHz Breitbandschaltung 0,5 - 30 Frequenz MHz Drossel-Anwendung 10 - 50 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved

Material 73 - Permeabilität 2500 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: bis 30 MHz Aussendurchmesser3.45 mm ±0.25 ["OD"] Loch 0.75 mm +25 ["ID"] Länge 2.35 mm ±0.25 ["HT"] Dicke 2.00 mm ±0.15 ["T"] Bauform Bild 1 AL-Wert- nH² 3500 Min Permeabilität µ 2500 Impedanz 10 MHz - 35 Ω Impedanz 25 MHz - 44 Ω Multi-Aperture cores Suppression Applications for Lower Frequencies < 50 MHz Material 73 BN-Eigenschaften 73 Anfangspermeabilität 2500 Max.Permeabilität 4000 Sättigungsflußdichte 10 Oe (Gauß) 4000 Remanenzflußdichte 10 Oe (Gauß) 1250 Curie Temperatur (°C) 160 Vol.Widerstand Ω/cm 10² Temp.Koeffizient %/°C (20 °C …….70 °C) 0,80 Frequenz MHz Resonanzschaltung 0,001 - 1 Frequenz MHz Breitbandschaltung 0,5 - 30 Frequenz MHz Drossel-Anwendung 10 - 50 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved

Material 73 - Permeabilität 2500 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: bis 30 MHz Aussendurchmesser7,0 mm ±0.25["OD"] Loch 1.70 mm +0.2 ["ID"] Länge 6,20 mm ±0.25 ["HT"] Dicke 4.20 mm -0.25 ["T"] Bauform Bild 1 AL-Wert- nH² 3750 Permeabilität µ 2500 Impedanz 10 MHz - 80 Ω Impedanz 25 MHz - 75 Ω Multi-Aperture cores Suppression Applications for Lower Frequencies < 50 MHz Material 73 BN-Eigenschaften 73 Anfangspermeabilität 2500 Max.Permeabilität 4000 Sättigungsflußdichte 10 Oe (Gauß) 4000 Remanenzflußdichte 10 Oe (Gauß) 1250 Curie Temperatur (°C) 160 Vol.Widerstand Ω/cm 10² Temp.Koeffizient %/°C (20 °C …….70 °C) 0,80 Frequenz MHz Resonanzschaltung 0,001 - 1 Frequenz MHz Breitbandschaltung 0,5 - 30 Frequenz MHz Drossel-Anwendung 10 - 50 Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen Alle Ringkerne sind - RoHS: konform © 1996 - 2011 Amidon.de - All Rights Reserved

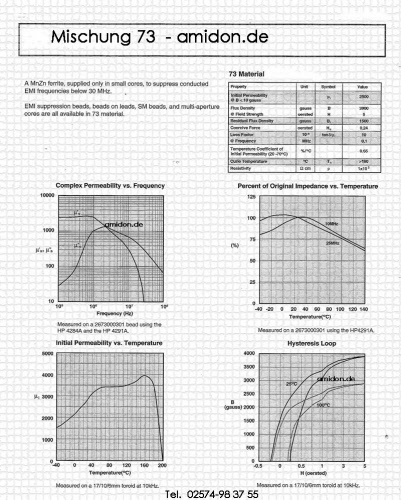

Material 73 - Permeabilität 2500 Für Breitbandanwendungen bis 30 MHz ist das Material '73', für den Frequenzbereich von 1 - 60 MHz das Material '43' und für Frequenzen darüber das Material ' 61' geeignet. Frequenzbereich: bis 30 MHz Ein Mangan-Zink-Material, das geringen Volumenwiderstand und hohe Impedanz im Frequenzbereich zwischen 5 und 50 MHz bietet. Als Ferritperlen ideal geeignet, um diese Frequenzen zu dämpfen. BN-73-6802 Material Characteristics Property Item Unit/ Symbol Value Max. Permeabilität Initial Permeability@ B < 10 gauss µi 2500 4000 Flux Density @ Field Strength Gauss Oersted B H 4500 5 Sättigungsflußdichte10 Oe (Gauß) 4000 Residual Flux Density Gauss Br 1650 Remanenzflußdichte10 Oe (Gauß) 1250 Coercive Force Oersted Hc 0.2 Vol.Widerstand Ω/cm 10² Loss Factor @ Frequency 10 -6 MHz Tan δ/ µi 10 0.1 Temperature Coefficient of Initial Permeability (20 -70°C) %/°C 0.5 Density gm/cm3 ≈4.7 g/cm3 Curie Temperature °C Tc ˃160 Resistivity Ohm-cm Ρ 100 1×105 Chart Legend + Test frequency Typical Impedance (Ω) 10 MHz 195 25 MHz 180 Dimensional Tolerances Dim Case In Toleranz mm Toleranz Weight Gewicht A B (Outer Dia-meter)/mm 0.525 -- 13.3 ±0.60 7.00 g 7.00 gramm B A (Inner Diameter)/mm 1062 -- 27 ±0.75 --- --- C H (Height)/mm 0.295 -- 7.5 ±0.35 --- -- E 0.225 5.7 ±0.25 H 0.15 3.8 ±0.25 Ferrite Material Constants Specific Heat 0.25 cal/g/°C Thermal Conductivity 3.5 - 4.5 mW/cm-°C Coefficient of Linear Expansion 8 - 10x10-6/°C Tensile Strength 4.9 kgf/mm2 Compressive Strength 42 kgf/mm2 Young's Modulus 15x103 kgf/mm2 Hardness (Knoop) 650 Specific Gravity ≈4.7 g/cm3 Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite. The above quoted properties are typical for Amidon MnZn and NiZn ferrites. Material BN 73 μi (reference) 2500 Anfangs-Permeablität 2500 Max. Permeablität 4000 Frequenz Resonanz 0.001-1 MHz Frequenz Breitband 0.5-30 MHz Frequenz Drossel 10-50 MHz Kernmaterial Ni/Zn Ferrite Material Constants Specific Heat 0.25 cal/g/°C Thermal Conductivity 3.5 - 4.5 mW/cm-°C Coefficient of Linear Expansion 8 - 10x10-6/°C Tensile Strength 4.9 kgf/mm2 Compressive Strength 42 kgf/mm2 Young's Modulus 15x103 kgf/mm2 Hardness (Knoop) 650 Specific Gravity ≈4.7 g/cm3 Die oben genannten Eigenschaften sind typisch für Amidon MnZn- und NiZn-Ferrite. The above quoted properties are typical for Amidon MnZn and NiZn ferrites. Doppelloch- Kerne zum Einsatz in BALUN-Transformatoren (Symmetrie-Unsymmetrie). Geeignet für Anwendungen wie Breitbandtransformatoren in DFÜ- und CATV-Kreisen und Kfz-Airbag-Schaltkreisen
