KW-Drehko-Bausätze

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.

  • KW - Drehkos mit verschiedenen Spannungsfestigkeiten (2kV - 8kV)

  • Höhe x Breite = 90mm x 80mm (Länge siehe Tabelle)

  • 6mm Achsdurchmesser

  • Neuer Plattenschnitt

  • Voll isolierte Front und Rückwand aus glasfaserverstärktem Kunststoff. Dadurch geringere Anfangskapazität und bessere Isolation (Mikrowellengetestet).

  • ALLE TEILE AUCH EINZELN LIEFERBAR !!
!

Drehko 4-50 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.




Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko

4-50

90 mm

4-50 pF

5 KV

6 Stück

6 Stück

15/8





Drehko 6-130 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.
.



Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko

6-130

90 mm

6-130  pF

3 KV

9 Stück

9 Stück

24/5



Drehko 8-192 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.






Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko 8-192

90 mm

8 - 192  pF

2.3 KV

10 Stück

10 Stück

27/4





Drehko 10-270 pF

  Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.

Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko 10-270

90 mm

10-270  pF

2 KV

12 Stück

12 Stück

33/3.5



Drehko 8-120 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.


Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko 8-120

145 mm

8 - 120  pF

5 KV

13 Stück

13 Stück

36/8





Drehko 12-260 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.




Drehkondensator

Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Bemerkung

Drehko 12-260

145 mm

10-260  pF

3 KV

17 Stück

17 Stück

48/5

Für Magnetantenne 15-40m



Drehko 15-430 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.


Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko 15-430

145 mm

15-430  pF

2.3 KV

22 Stück

22 Stück

63/4

Drehko 15-600 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.


Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko 15-600

145 mm

15-600  pF

2.0 KV

26 Stück

26 Stück

75/3.5

Drehko 6,5-64 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.




Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko

6.5-64

90 mm

6.5-64  pF

4 KV

7 Stück

7 Stück

18/6

Drehko 11-138 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.


Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko 11-138

90 mm

11-138  pF

4.5 KV

13 Stück

13 Stück

36/7

Drehko 13-200 pF

 Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.


Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko 13-200

145 mm

13-200  pF

4.0 KV

16 Stück

16 Stück

45/6





Drehko 2 x 4-25 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.




Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko

2x4-25

90 mm

2x4-25  pF

5/8 KV

6 Stück

6 Stück

15/8

Drehko 2 x 5-55 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.




Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko

2x5-55

90 mm

2x5-55 pF

3/6 KV

8 Stück

8 Stück

21/5

Drehko 2 x 6-92 pF

 Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.


Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko

2x6-92

90 mm

2x6-92 pF

2.3/4.5 KV

10 Stück

10 Stück

27/5

Drehko 2 x 8-130 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.




Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko

2x8-130

90 mm

2x8-130  pF

2/4 KV

12 Stück

12 Stück

33/3.5

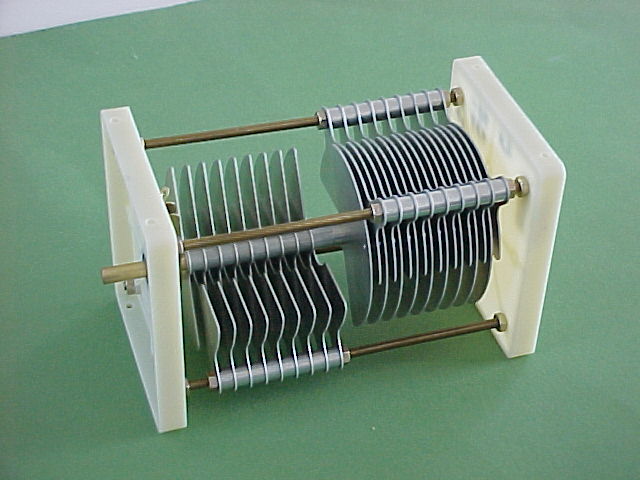

Drehko 2 x 8-8-54 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.


KW-Split-Drehko

Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko

2x8-54

145 mm

2x8-54 pF

5/8 KV

12 Stück

12 Stück

33/8

Drehko 2 x 10-120 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.


Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Bemerkung

Drehko

2x10-120

145 mm

2x 10-120 pF

3/6 KV

16 Stück

16 Stück

45/5

Für Magnetantenne 10-20m



Drehko 2 x 12-175 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.



Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko

2x12-175

145 mm

2x12-175 pF

2.3/4.5 KV

18 Stück

18 Stück

51/4



Drehko 2 x 15-280 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.



Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Drehko

2x15-280

145 mm

2x15-280 pF

2/4 KV

24 Stück

24 Stück

69/3.5

drehko

Drehko Kapazitäten

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.



Verschiedene "Fest Kapazitäten" auf Anfrage, sowie Preis und Lieferzeiten

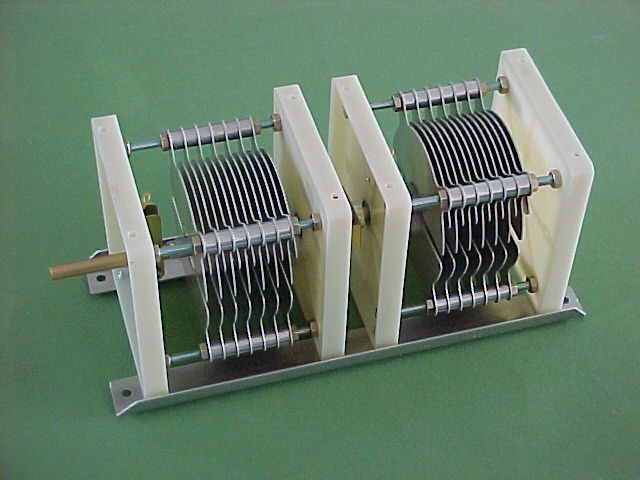

Drehko 4 x 2-100 pF

Drehkondensator

Komplettbausätze mit Rotorplatten, Statorplatten, Abstandsrollen, Frontplatte und Rückwand mit Kugellager, Schrauben, Muttern.
Montageanleitung liegt bei.



Bestellnr.

Länge

Kapazität

Spannung

Rotor

Stator

Rollen Stück/L(mm)

Bemerkung

Drehko

2x4x2-100

190 mm

4x2-100 pF

3/6 KV

14 Stück

28 Stück

80/5

Für  sym. Antennenkopplung Doppeldifferential-Drehko



kwgetr

Getriebemotor

Getriebemotor isolierte Kupplung mit Montagematerial komplett für KW-Drehko.

Bestellnr.

Spannung

Umdrehung/

min

Baulänge

Getriebemotor

GMK

5-12 V DC

20 mA

2 – 3,5U/min



+62mm
