Was ist Kool Mμ®?

Magnetics Kool Mu (Sendust) -Kerne sind verteilte Luftspaltkerne aus 85% Eisen, 9% Silizium und 6% Aluminiumlegierungspulver für geringe Verluste bei erhöhten Frequenzen.
Für welche Anwendungen sind Kool Mμ-Kerne am besten geeignet?

Kool Mu Pulverkerne eignen sich, wie andere Sendust-Kerne, auch für Energiespeicher-Filterinduktivitäten in Schaltnetzteilen. Die Sättigung der Kool Mu-Kerne bei 10.500 Gauß bietet eine höhere Energiespeicherkapazität, als sie mit gleichgroßen und effektiven Durchtrittswellen gleicher Größe erreicht werden kann.
Wo signifikante Welligkeit zur Wärmeentwicklung beitragen kann, sind Kool Mu-Kerne in dieser Hinsicht besser als pulverisierte Eisenkerne. In ähnlichen Anwendungen ist es möglich, dass Kool Mu-Kerne eine Verringerung der Kerngröße gegenüber pulverförmigen Eisenkernen bereitstellen.
Kool Mu-Kerne sind ideal für Inline-Rauschfilter, bei denen der Induktor eine große Wechselspannung ohne Kernsättigung unterstützen muss. Netzfilter mit Kool Mu-Kernen können kleiner sein und benötigen weniger Windungen als Ferritkerne. Kool Mu-Kerne sind auch in ihrem Magnetorestriktionskoeffizienten nahezu Null, was bedeutet, dass sie extrem leise sind, wenn sie mit hörbarem Frequenzrauschen oder Leitungsstrom arbeiten.
Die hohe Flussdichte und die geringen Kernverluste machen Kool Mu-Kerne ideal für den Einsatz in Leistungsfaktorkorrekturschaltungen sowie unidirektionalen Antriebsanwendungen wie Impulstransformatoren und Flyback-Transformatoren.

Was sind die Vorteile von Kool Mu Cores?

Hohe Sättigung
Weniger Kernverlust als Eisenpulver
Moderate Kosten
Niedrige Magnetostriktion
Sehr hohe Curie-Temperatur
Stabile Leistung mit Temperatur
Vielzahl verfügbarer Formen (E-Kerne, U-Kerne, Blöcke usw.)

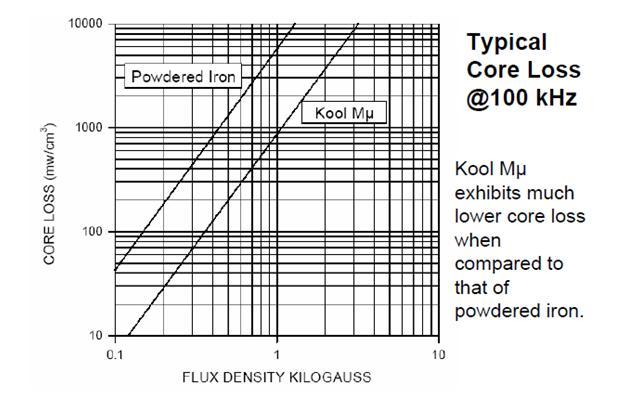

Kernverlust für Kool Mμ gegenüber pulverisiertem Eisen

Welche Vorteile bieten Kool Mμ E-Kerne gegenüber Ferrit-E-Kernen und Eisenkern-Kernen mit Spalt?

Das Sättigungsniveau von 10.500 Gauss von Kool Mμ bietet eine höhere Energiespeicherkapazität, als mit fugenlosen Ferrit-E-Kernen erreicht werden kann, was zu einer kleineren Kerngröße führt. Kool Mμ E-Kerne haben einen konkurrenzfähigen Preis gegenüber Ferrit-E-Kernen mit Spalt und ihr verteilter Luftspalt eliminiert die mit Ferriten verbundenen Spaltverlustprobleme. Schließlich haben Kool Mμ E-Kerne im Vergleich zu Eisenpulver-E-Kernen wesentlich geringere Verluste und wesentlich bessere thermische Eigenschaften. Die technischen Bulletins von Kool Mμ E Cores und Powder Core Shapes bieten einen detaillierten Überblick über diese Vergleiche.

Kool Mμ-Material ist aufgrund seiner niedrigen Dämpfung und relativ hohen Sättigung (10.500 Gauss) hervorragend für den Einsatz in Leistungsfaktorkorrekturschaltungen (PFC) sowie unidirektionalen Antriebsanwendungen wie Impulstransformatoren und Sperrwandler geeignet. Die Magnetostriktion nahe Null macht Kool Mμ (Sendust) ideal für die Beseitigung von hörbarem Frequenzrauschen in Inline-Rauschfiltern und Induktivitäten. Zeigen Sie das PFC Boost-Designbeispiel mit Kool Mu an.

Erfahren Sie mehr
Schlüsseleigenschaften

    Zusammensetzung: Al · Si · Fe
    Formen: Toroid, E, U, Block
    Größen: 4 mm bis 165 mm
    Durchlässigkeit: 14 μ, 26 μ, 40 μ, 60 μ, 75 μ, 90 μ, 125 μ
    Beschichtungsfarbe: Schwarz


Große Kool Mu Toroide

Die Kool Mu-Toroiden wurden um fünf große Größen erweitert, einschließlich des massiven 165-Millimeter-Kerns. Large Powder Core-Toroide sind eine kostengünstige Option für Hochstromanwendungen, wie z. B. USV, große PFC-Drosseln (Power Factor Correction) und Wechselrichter für erneuerbare Energien.
Kool Mu Formen

Kool Mu Formen (E-Kerne, Toroide, U-Kerne und Blöcke) sind in verschiedenen Größen erhältlich. Diese Formen sind im Vergleich zu mit Lücken versehenen Ferriten, Eisenpulver- und Siliziumstahlkernen vorteilhaft. Darüber hinaus können diese großen Formen für sehr große Kernanforderungen für eine Reihe von benutzerdefinierten Designs konfiguriert und verbunden werden.
Eigenschaftenkurven

Zeigen Sie Kool Mμ-Materialeigenschaftskurven an, einschließlich Normalmagnetisierungskurven, Kernverlustdichtekurven, Permeabilitäts- versus Temperaturkurven, Permeabilitäts- versus DC-Biaskurven und Permeabilitäts- versus Frequenzkurven.
Kool Mμ Teilenummer-Identifikation
