Magnetic-Balun 0,1-50 MHz bis 100 Watt



Magnetic-Balun 0,1-50 MHz bis 100 Watt - 9:1



Langdraht – Antennen

……….können eine recht hohe Impedanz (bis zu mehreren 1000 Ohm) aufweisen. Manche Antennen-Anpassgeräte sind damit überfordert. Man kann dieses Problem mit Hilfe eines einfachen Ringkern-Trafos lösen oder zumindest reduzieren.

Ein Ringkern-Trafo wandelt die extrem hohe Impedanz in Verhältnis 9:1 in eine niedrige um. Der erhältliche Magnetic - Balun kann größere Leistungen bis zur ca.max. 100 Watt verkraften. Dieses ist lediglich eine Frage der Ringkerngröße und der Drahtstärke.

Der Selbstbau ist recht einfach und kostengünstig, man braucht nur einen passenden Ringkern und etwas Draht. Diese Version ist optimiert für alle Bänder und für QRP.

Die angebotenen Versionen unterscheiden sich nur in der jeweiligen maximalen angegebenen Leistung, die Angaben sind nicht PEP sondern Dauerleistung (Dauerstrich) des Kerns.

Diese Technischen Daten sind durch den Selbstbau möglich.

Technische Daten:

 Frequenzbereich   0,1 - 50 MHz
 Impedanz  50 Ω (Ohm)
 TX-Power  100 Watt bei Antennenanpassgerät

Frequenzbereich:

0,1-50 MHz

Impedanz: ca. 50 Ohm

TX-Power: ca. 100 Watt bei Antennenanpassgerät

Das Koaxialkabel z.B. RG 213, RG 58 kann beliebig lang sein und wird an die PL-Buchse angeschlossen. Bauteilesatz: Anschluss PL-Norm Passender Ringkern bis ca. max.100 Watt, Type FT 100-XXL-27, (Sonderanfertigung von Amidon)

Der Bausatz beinhaltet:

Anschluss PL-Norm, Passender Ringkern für die jeweilige Leisung-(Watt), je nach Typ FT-xx--27, (Sonderanfertigung von Amidon) Wickeldraht- Stecker,- Buchse, - Gehäuse, ca. 400 Seitiges Handbuch-auf CD, technische Daten, Wickelanleitung, AL-Diagramme und viele andere tausend Infos zum Bau von Balune wie z.B. Strombalune, Spannungsbalune, symmetrisch, unsymmetrisch und vieles andere- für jeden Profi und Amateur!!

Als Multiantenne für folgende Frequenzbereiche zu gebrauchen:

80 m /40 m /20 m/ 17 m / 15 m/ 12 m/ 11m / 10m und 6 m.

Der ideale Bauteilesatz-Kit für alle Kurzwellen-Empfänger, Transceiver & Weltempfänger – Sendefähig. Natürlich ist der Balun sendefähig, die Belastbarkeit beträgt bis ca. 100 Watt PEP durch den speziell angefertigten Power Balun XXL der Fa. Amidon.

Als Verwendung ist ein Ringkern des Typ FT 100-XXL-27, ein Qualitäts Ringkern von Amidon der als 9:1 Übertrager die Entstehung von Mantelwellen unterdrückt und hausinterne Störungen filtern kann.

0,1...50 MHz QRV!

Mit eingeschränktem Wirkungsgrad bis 150 MHz verwendbar.

 Wirkungsweise: Experimentierfreudige kommen voll auf Ihre Kosten. Ziel dieses Balunprojekts war es ein hoch belastbaren Balun zu entwickeln, der allen extremen Belastungen im Amateurfunkband (Contest, Dauerstrichbetriebsarten, Fehlanpassungen etc.) stand hält und zugleich Mehrbandbetrieb ermöglicht.

Durch das besondere Material ist es gelungen die Mantelwellen wirksam zu unterdrücken. Balun mit unterschiedlichen Übersetzungsverhältnissen 4:1, 9:1 und 16:1, es sind natürlich alle andere Übersetzungsmöglichkeiten denkbar, dass hängt von jeweiligen Wicklungsschema ab.

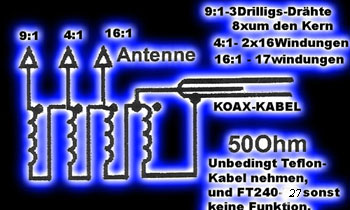

Magnetic - Balun mit drei Ausgängen mit unterschiedlichen Übersetzungsverhältnissen 4:1, 9:1 und 16:1 können Sie sich auch bauen, die passenden Bausätze werden ebenfalls angeboten.



 ACHTUNG:!!

da wegen der Größe des Ringkerns nur diese Art von Wicklung möglich ist. Abgriffe sind nur mit dem Bausatz 1000 Watt möglich.



Durch die zusätzlichen Anzapfungen wird die Anpassung von endgespeisten Drahtantennen (fast) beliebiger Länge mit einfachen (eingebauten) Antennentunern in einem erweiterten Impedanzbereich möglich.

Umgebungseinflüsse, Aufbauhöhe, nahe Objekte etc. können durch Wahl der Anzapfung weitgehend kompensiert werden. Experimentieren Sie!

Durch die zusätzlichen Abgriffe wird die Anpassung von endgespeisten Drahtantennen von fast beliebiger Länge mit Antennentunern in einem erweiterten Impedanzbereich möglich. Umgebungseinflüsse – Aufbauhöhe - nahe Objekte usw. können durch die Wahl der Abgriffe weitgehend kompensiert werden.Sie werden staunen was da alles geht, nach dem Motto: Nichts ist unmöglich.

Die Bausätze werden nur für die Version 9:1ausgeliefert!!





FT Ringkern Material 27 verwenden, da nur das Material 27 eine Anfangspermeabilität von µ 2030 hat und der Kern sehr breitbandig ist.

 Bitte keinen T-Kern, da das µ viel zu klein ist.

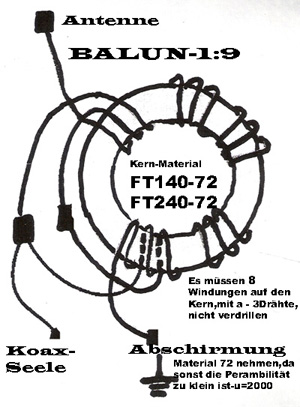

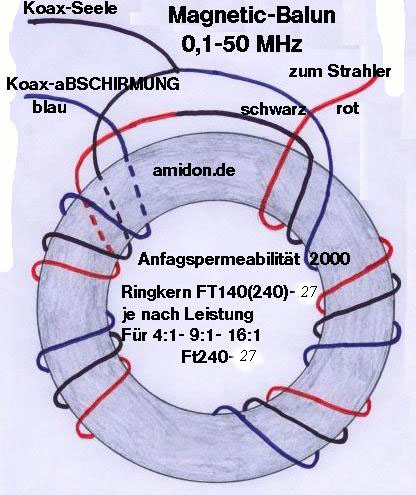

Gewickelt wird der Balun wie unten im Bild dargestellt. Es sind einfach nur drei Drähte um den Ferritkern zu wickeln.

Eigenschaften FT 100-XXL-27

27

Anfangspermeabilität

2030

Max.Permeabilität

6000

Sättigungsflußdichte

10 Oe (Gauß)

4600

Remanenzflußdichte

10 Oe (Gauß)

1150

Curie  Temperatur (°C)

200

Vol.Widerstand /cm

                    10²

Temp.Koeffizient %/°C

(20 °C …….70 °C)

0,60



 Material-Nr.



Intern.

Farbe

Perm. µ

Resonanz-

kreis

Breitband

Drossel

FTXX-27

Magnetbalun

z.B. 1:9

2030

0,001 bis 1 MHz

0,5 bis 25 MHz

10 bis 50MHz

Temp.Koeffi-

zient %/°C

(20 °C…….

70 °C)

Vol.

Widerstand Ω/cm

Curie  Temperatur (°C)

Remanenz-

flußdichte

10 Oe (Gauß)

Max.

Permeabilität

Maße in

Ø mm

0,80

10²

160

1200

4030

Außen 35,55











Innen 23,00











Höhe 12,70



Material-Nr.



Intern.

Farbe

Perm. µ

Resonanz-

kreis

Breitband

Drossel

FTXX-27

Magnetic-Balun

2030

0,001 bis 1 MHz

0,5 bis 25 MHz

10 bis 50MHz

Temp.Koeffi-

zient %/°C

(20 °C…….

70 °C)

Vol.

Widerstand Ω/cm

Curie  Temperatur (°C)

Remanenz-

flußdichte

10 Oe (Gauß)

Max.

Permeabilität

Maße in

Ø mm

0,7

10²

150

1500

6000

Außen 61,00











Innen 35,55











Höhe 12,70

Alle Ringkerne sind - RoHS: konform
