Ferrit-Ringkerne

Ferrit-Ringkerne

Ferrit-Ringkerne sind in zahlreichen Größen von 2,5 mm bis 127 mm Außendurchmesser und mit Permeabili­täten von m=20 bis mehr als m=10.000 lieferbar. Sie eignen sich ausgezeichnet für eine Reihe von Anwendungen im Bereich von HF-Schaltkreisen, und ihre relativ hohe Permeabilität ist besonders nützlich, um hohe Induktivitäten mit möglichst kleiner Windungszahl zu erreichen.

Es gibt zwei Hauptgruppen von Materialien: die Gruppe mit einer Permeabilität zwischen m=20 und m=800 enthält in der Regel Nickel-Zink-Typen, während im Bereich zwischen m=800, m=5000, m= 10.000 u. m=15.000 allgemein Mangan-Zink-Typen verwendet werden.

Nickel-Zink-Ringkerne weisen einen hohen Volumenwiderstand und eine mäßige Stabilität auf, bieten aber hohe Güten im Frequenzbereich von 500 kHz bis 100 MHz. Die sind für Anwendungen in Reso­nanzkreisen mit geringer Leistung und - wegen ihrer hohen Permeabilität - besonders gut zur Anferti­gung von Breitband­übertragern geeignet.

Die Mangan-Zink-Ferritkerne mit Permeabilitäten von m=800 bis m=15.000 haben einen recht niedrigen Volumenwiderstand und eine mittlere Sättigungsflußdichte. Sie bieten hohe Güten zwischen 1 kHz und 1 MHz. Kerne aus dieser Materialgruppe werden auch verbreitet für Trans­formatoren in Schaltnetzteilen eingesetzt, die mit 20...100 kHz Schaltfrequenz arbeiten. Ihre steile Sättigungscharak­teristik erlaubt den Einsatz in Transformatoren, die mit Eigensättigung arbeiten. Sie können aber auch ungesättigt betrieben werden, wenn Pulsmodulations-Schaltkreise die Schaltfunk­tion übernehmen.

Die AL-Werte sind auf den nächsten Seiten zu finden. Sie sind im Gegensatz zu den Eisenpulver-Materialien in der Einheit nH/Wdg2 angegeben. Diese Einheit ist übrigens zahlenmäßig identisch mit der Einheit mH/(1000 Wdg.)2, die gelegentlich auch zu finden ist.

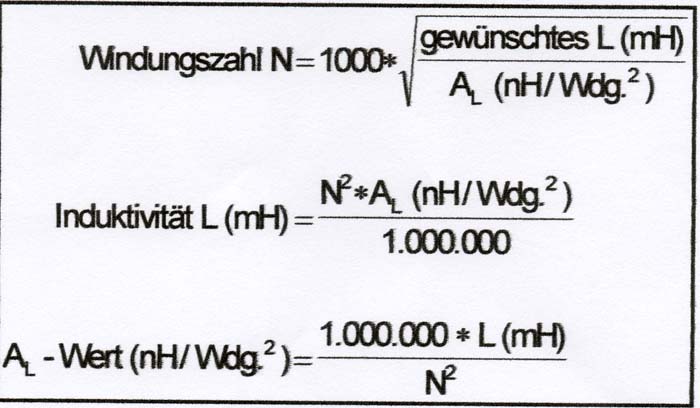

Sie können diese AL-Werte und die unten­stehende Formel benutzen, um die Windungszahl für die gewünschte Induktivität zu berechnen. Mit Hilfe der Drahtta­belle sollte dann geprüft werden, ob die benötigte Windungszahl auf den ausgewählten Kern passt.











Die Angaben in der Durchmessertabelle beziehen sich auf den ungefähren Außen- bzw. Innendurchmesser



Kern-Mischung

43

61

63

67

72

77

Farbe

Intern

Intern

Intern

Intern

Intern

Intern

Permeabilität

µ=850

µ=125

µ=40

µ=40

µ=2000

µ=2050

Frequenzbereich

Resonanz MHz

0,01-1

0,2-10



15-25

10-80

0,001-2

0,001-1

Frequenzbereich

Breitband MHz

1-50



10-200



50-500



25-200



0,5-30



0,5-20



Frequenzbereich

Drossel MHz

30-600



200-1000



500-2000



350-1500



10-50



10-50







Kern

type

A  Æ

I  Æ

H

                AL-Wert      (mH/1000 Wdg.)

                (-) =  Wird nicht hergestellt

43

61

63

67

72

77

FT23

5,8

3,05

1,52

188              24,8            7,9               7,8               365          356

FT37

9,5

4,75

3,18

240              55,3          17,7              17,7               795         796

FT50

12,7

7,14

4,80

523              68,0            22                22               1000         990

FT50A

12,7

7,90

6,35

570              75,0            24                24               1090        1080

FT50B

12,7

7,90

12,70

1140          150,0            48                48               2150        2160

FT82

21,0

13,10

6,35

557              73,3          22,4             22,4              1070        1060

FT87

22,0

13,50

6,35

  -                   -                 -                   -                    -               -

FT87A

22,0

13,70

12,70

  -                   -                 -                   -                    -               -

FT114

29,0

19,05

7,50

603              79,3           25,4          25,4         1150        1140

FT114A

29,0

19,05

13,80

  -               146,0             -             -               -               -

FT140

35,6

22,70

12,70

952            140,0             45          45             2350        2340

FT140A

35,6

22,70

15,00

  -                   -                 -             -                  -                -

FT150

38,0

19,00

6,35

  -                   -                 -             -                  -                -

FT150A

38,1

19,50

12,70

  -                   -                 -             -                  -                -

FT193

49,0

49,00

15,80

  -                   -                 -             -                  -                -

FT193A

49,1

49,10

19,50

  -                   -                -              -                  -                -

FT240

61,0

35,60

12,70

1240          173,0            53          53                 -              -

Die Angaben in der Durchmessertabelle beziehen sich auf den ungefähren Außen- bzw. Innendurchmesser







Kern-Mischung

82

85

86

93

96

98

99

Farbe

Intern

Intern

Intern

Intern

Intern

Intern

Intern

Permeabilität

2000

5000

20

3000

290

10.000

15.000

Frequenzbereich

Resonanz MHz

10KHz-1,0

MHz

1 KHz-1,0

MHz

80-180

MHz

1 KHz-

1 MHz

1 KHz –

30 MHz

1KHz-

250 KHz

1 KHz –

150 MHz

Frequenzbereich

Breitband MHz

0,5-25

0,15-12

200-1000

0,5-30

50-500

1 KHz -

1 MHz

1 KHz -

1 MHz

Frequenzbereich

Drossel MHz

11-55

1,0 - 20

1000-5000

1-20

200-3000

100KHz-

1 MHz

1 KHz -500 KHz



Kern

type

A  Æ

I  Æ

H

                AL-Wert      (mH/1000 Wdg.)

                (-) =  Wird nicht hergestellt

82

85

86

93

96

98

99

FT23

5,8

3,05

1,52

 350        950         4               -           -            2940          -

FT37

9,5

4,75

3,18

 790      2200        8,8             -           -            6590          -

FT50

12,7

7,14

4,80

 950      2700        11              -           -              -              -

FT50A

12,7

7,90

6,35

1050     2900        12               -          -              -          5936

FT50B

12,7

7,90

12,70

2100             -       12               -          -              -          6040

FT82

21,0

13,10

6,35

1500     3000      11,7             -         -              -                -

FT87

22,0

13,50

6,35

   -                -           -            180        -              -                -

FT87A

22,0

13,70

12,70

   -                -           -          3700        -              -                -

FT114

29,0

19,05

7,50

1100       3100    12,7          1902        -              -                -

FT114A

29,0

19,05

13,80

   -                -         -             -              -              -                -

FT140

35,6

22,70

12,70

2300         6700     -             -              -              -                -

FT140A

35,6

22,70

15,00

  -                -          -             -              -             -                -

FT150

38,0

19,00

6,35

  -                -          -             2640        -             -                -

FT150A

38,1

19,50

12,70

  -                -          -             5020        4508      -         16700

FT193

49,0

49,00

15,80

  -                -          -             3640        -             -         11800

FT193A

49,1

49,10

19,50

  -                -         -              4460         -            -            -

FT240

61,0

35,60

12,70

3100           -         -                   -          4912      -        13690

Nicht jeder Kern ist in jedem Material lieferbar. Die Materia­lien #33, #64 und #73 gibt es NICHT als Ringkerne, sondern nur als Stab (#33) oder als Perle (#64, #73). Achten Sie auf die untenstehende Tabelle



AL-Wert-Tabelle für Ferrit-Ringkerne

(Angaben in mH / Wdg.)



Kern-

größe

43

m = 850

61

m = 125

63

m = 40

67

m = 40

86

m = 20

85m = 5000

FT 23 -

FT 37 -

FT 50 -

188

420

523

24.8

55.3

68

7.9

17.7

22

7.8

17.7

22

4

8.8

11

950

2200

2700

FT 50A -

FT 50B -

FT 82 -

570

1140

557

75

150

73.3

24

48

22.4

24

48

22.4

12

12

11.7

2900

--

3000

FT 87 -

FT 87A -

FT 114 -

--

--

603

--

--

79.3

--

--

25.4

--

--

25.4

--

--

12.7

--

--

3100

FT 114A -

FT 140 -

FT 150 -

--

952

--

146

140

--

--

45

--

--

45

--

--

--

--

--

6700

--

FT 150A -

FT 193 -

FT 193A -

FT 240 -

--

--

--

1240

--

--

--

173

--

--

--

53

--

--

--

53

--

--

--

--

--

--

--

6800



AL-Wert-Tabelle für Ferrit-Ringkerne

(Angaben in mH / Wdg.)



Kern-

größe

77

m=2050

93

m=3000

82

m=2000

75

m=4900

72

m=2000

96

m = 290

98

m = 10000

63

m = 40

FT 23 -

FT 37 -

FT 50 -

356

796

990

--

--

--

350

790

950

990

2210

2750

355

795

1000













7.9

17.7

22

FT 50A -

FT 50B -

FT 82 -

1080

2160

1060

--

--

--

1050

2100

1500

2990

--

3020

1090

2150

1070







5936





24

48

22.4

FT 87 -

FT 87A -

FT 114 -

--

--

1140

180

3700

1902

--

--

1100

--

--

3170

--

--

1150













--

--

25.4

FT 114A -

FT 140 -

FT 150 -

--

2340

--

--

--

2640

--

2300

--

--

6736

--

--

2350

--













--

45

--

FT 150A -

FT 193 -

FT 193A -

FT 240 -

--

--

--

3130

5020

3640

4460

--

--

--

--

3100

--

--

--

6845

--

--

--

3125

4508

--

--

4912







13690

--

--

--

53
